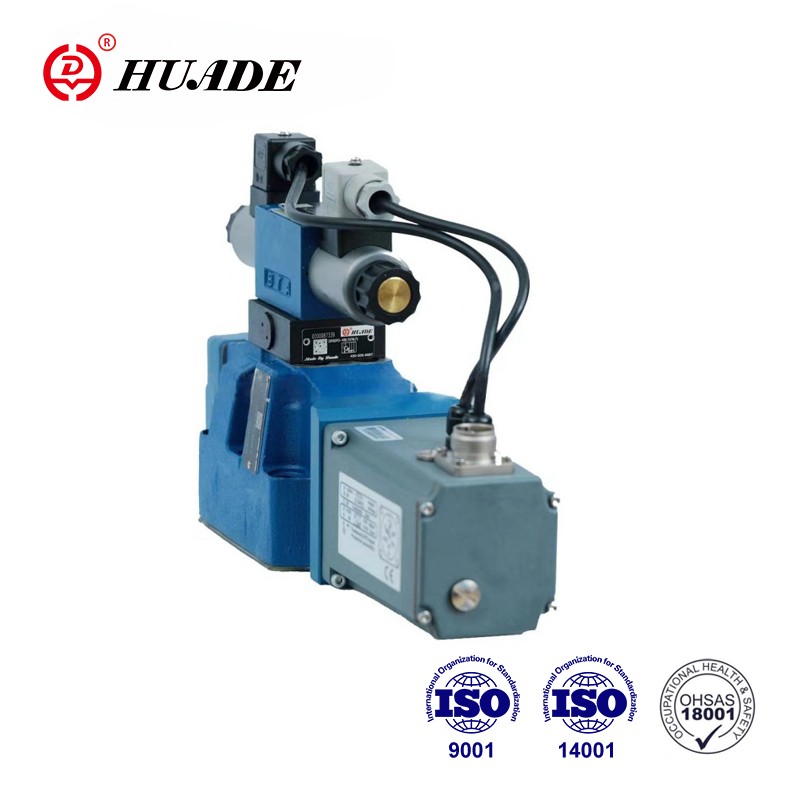

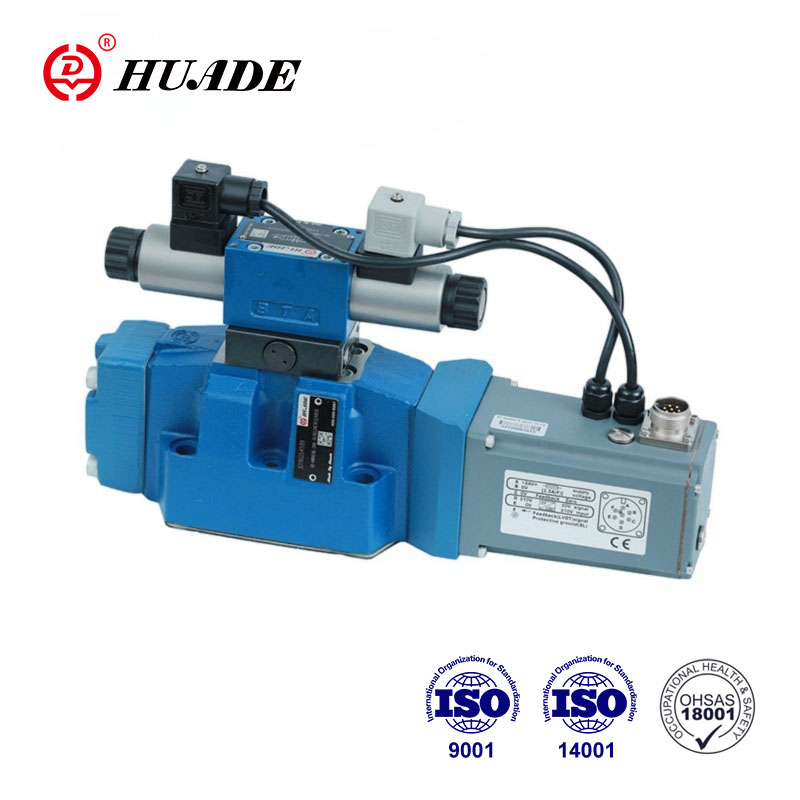

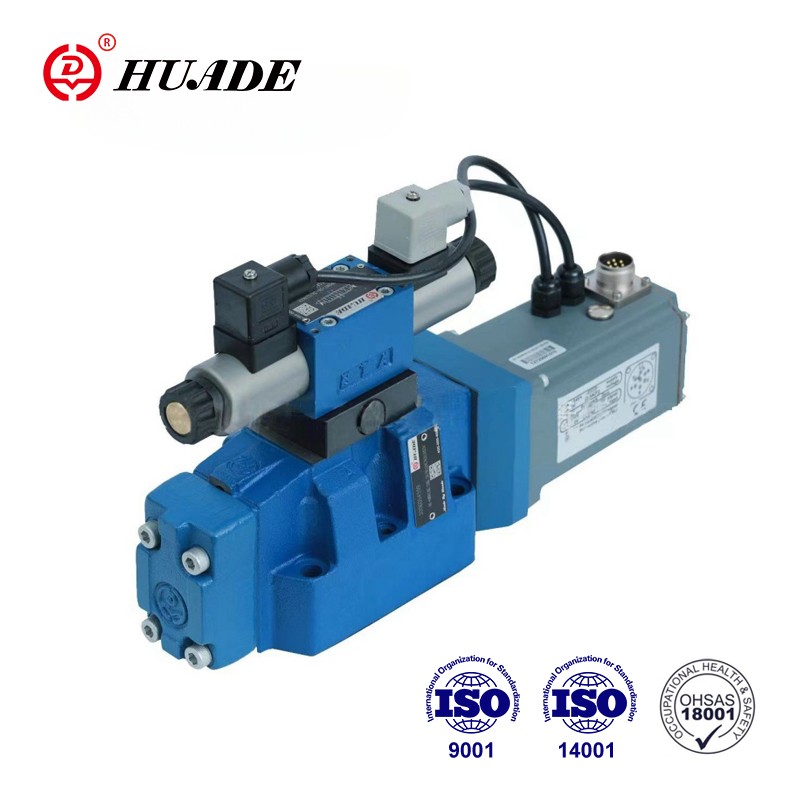

Ventile vom Typ 4WRKE sind 2-stufige Proportional-Wegeventile. Sie steuern die Strömungsrichtung und -größe. Die Hauptstufe ist lagegeregelt, so dass die Steuerkolbenposition auch bei größeren Durchflussmengen unabhängig von Strömungskräften ist. Nach der Einführung von Technologie und unabhängiger Forschung und Entwicklung weisen Proportionalventilprodukte der Marke Huade eine stabile Leistung und hohe Qualität auf.
| Hydraulisch | |||||
| Größe | 10 | 16 | 25 | 32 | |
| Betriebsdruck | Vorsteuerventil (MPa) Steuerölversorgung | 2,5~31,5 | |||
| Hauptventil, Anschlüsse P, A, B (MPa) | 31.5 | 35 | 35 | 35 | |
| Rücklaufdruck (MPa) | Steuerölablass, extern | 31.5 | 25 | 25 | 25 |
| Steuerölablass, intern | <1 | ||||
| Port Y | <1 | ||||
| Nenndurchfluss q ± 10 % bei △p = 1MP (L/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Durchfluss Hauptventil (max. zulässig) (L/min) | 170 | 460 | 870 | 1600 | |
| Steueröldurchfluss am Anschluss X oder Y mit stufenförmigem Eingangssignal von 0 bis 100 % (L/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Hysterese (%) | ≤1 | ||||
| Antwortempfindlichkeit (%) | ≤0,5 | ||||
| Filtergenauigkeit (μm) | ≤20 | ||||
| Druckflüssigkeit | Mineralölphosphatester | ||||
| Mittlere Viskosität (mm2/s) | 20~380 | ||||
| Druckflüssigkeitstemperaturbereich (℃) | -20~70 | ||||
| Gewicht (kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Elektrische Daten | |
| Ventilschutz nach DIN 40 050 | IP65 |
| Spannungstyp | Gleichstrom |
| Signaltyp | Analog |
| Leistung, max. (W) | 72 (Durchschnitt = 24 W) |
| Elektrischer Anschluss | Mit Gerätestecker nach E DIN 43 563-AM6 |
| Steckverbinder nach E DIN 43 563-BF6-3 | |
| Steuerelektronik | Im Ventil integriert |
Merkmale:
▶Vorgesteuertes 2-stufiges Proportional-Wegeventil mit elektrischer Stellungsrückmeldung des Hauptsteuerkolbens und integrierter Elektronik (OBE);
▶Kontrolle der Strömungsrichtung und Größe einer Strömung
▶Bedienung mittels Proportionalmagneten
▶Unterplattenmontage: Anschlussmuster gemäß IS0 4401
▶Federzentrierter Hauptsteuerschieber
▶Elektrische Positionsrückmeldung
▶Vorsteuerventil: Einstufiges Proportional-Wegeventil
▶Hauptbühne mit Positionskontrolle
Anwendung:
Das Proportional-Wegeventil 4WRKE-3X dient zur Richtungs- und Durchflusssteuerung.
Die Ventile bestehen im Wesentlichen aus dem Vorsteuerventil (1), dem Gehäuse (8), dem Hauptsteuerkolben (7), den Deckeln (5 und 6), der Zentrierfeder (4), dem induktiven Wegaufnehmer (9) und das Druckminderventil (3). Liegt kein Eingangssignal an, wird der Hauptsteuerkolben (7) durch die Zentrierfeder (4) in Mittelstellung gehalten. Sowohl die Positionsänderung des Hauptsteuerkolbens (7) als auch die Änderung des Sollwerts am Verbindungspunkt der Summierung des Verstärkers erzeugen eine Differenzspannung. Beim Vergleich von Soll- und Istwert wird über die Elektronik eine eventuelle Regelabweichung ermittelt und der Proportionalmagnet des Vorsteuerventils (1) bestromt. Der Strom induziert im Magneten eine Kraft, die über einen Stößel hintereinander den Steuerschieber betätigt. Der über die Steuerquerschnitte freigegebene Strom bewirkt eine Verstellung des Hauptsteuerkolbens. Der Hauptsteuerkolben (7) mit dem Kern entspricht dem induktiven Istwert und dem Sollwert. Im geregelten Zustand ist der Hauptsteuerschieber (7) ausgewuchtet und der in dieser Position gehaltene Aufnehmer (9) wird bis zur Regelstellung verschoben. Der Steuerkolbenhub und die Steueröffnung ändern sich proportional zum Sollwert. Die Steuerelektronik ist im Ventil integriert. Durch die Abstimmung von Ventil und Elektronik wird die Abweichung bei der Serienproduktion der Geräte gering gehalten. Die Tankleitungen dürfen nicht leer laufen; Bei entsprechender Einbausituation (Gegendruck ca. 0,2 MPa) ist ein Vorspannventil einzubauen.
Symbol des Proportional-Wegeventils 4WRKE-3X
Paket von Proportional-Wegeventil 4WRKE-3X
