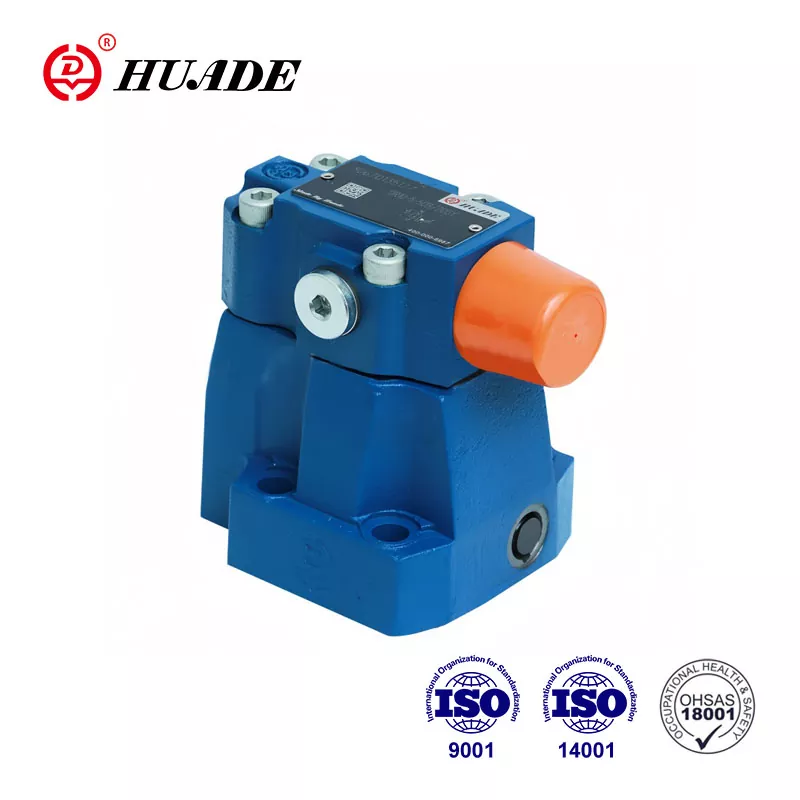

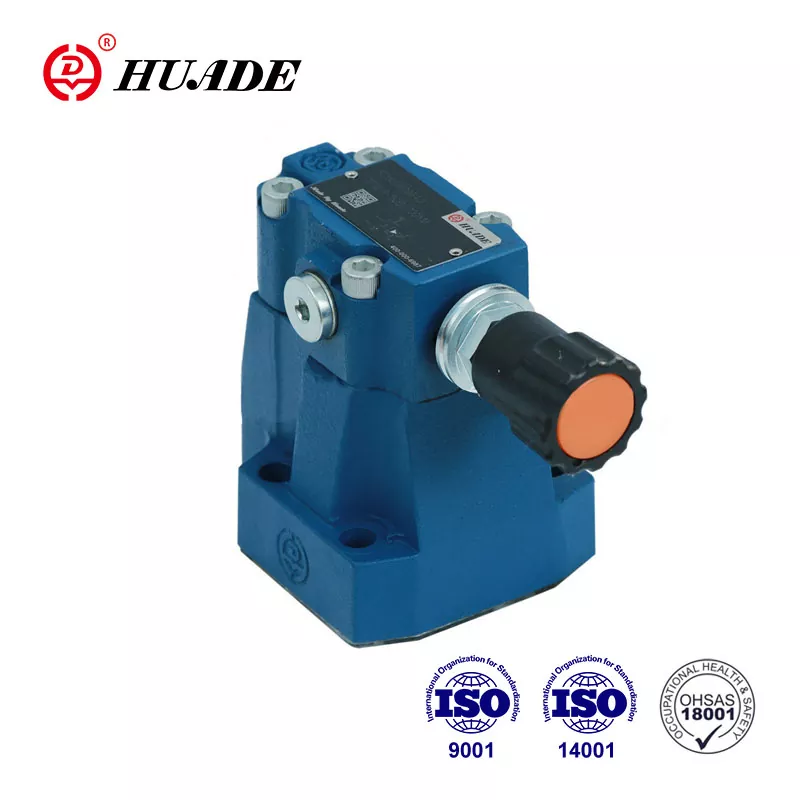

Druckminderventil DR 20

Zur Druckregelung wird ein Druckminderer vom Typ DR 20 eingesetzt. Durch die Einführung der fortschrittlichen Technologie von Rexroth und der modernsten Fertigungsanlagen aus der ganzen Welt sind Huade®-Druckminderventile von guter Qualität und niedrigem Preis. Huade ist eine bekannte chinesische nationale Marke und ihre Produkte werden in vielen Bereichen wie Maschinenbau, Wasserschutz, Werkzeugmaschinen, Erdöl und Petrochemie usw. weit verbreitet eingesetzt.

Produktparameter des Druckminderventils DR 20

Produktmerkmale und Anwendung des Druckminderventils DR 20

Merkmale:

▶ Unterplattenmontage

▶ Für Schraubverbindungen

▶ Zur Verteilermontage

▶ 4 Verstellelemente:

. Rotary knob

. Hülse mit Sechskant und Schutzkappe,

. Abschließbarer Drehknopf mit Skala

. Drehknopf mit Skala

▶ 4 Druckeinstellungen optionales Rückschlagventil (nur für Ventil für Plattenmontage)

Anwendung:

Das Vorsteuerdruckminderventil DR 20 dient der Druckreduzierung im System.

Schnitt und Symbol des Druckminderventils DR 20

Druckventile vom Typ DR 20 sind vorgesteuerte Druckminderventile, die vom Sekundärkreis aus gesteuert werden. Sie bestehen im Wesentlichen aus Hauptventil (1) mit Hauptkolbeneinsatz (3) und Vorsteuerventil (2) mit Druckeinstellelement.

Im Ruhezustand sind die Ventile geöffnet, Flüssigkeit kann über den Hauptkolbeneinsatz (3) ungehindert von Anschluss B zu Anschluss A fließen.

Der im Anschluss A anstehende Druck wirkt auf die Unterseite des Hauptkolbens. Gleichzeitig wirkt über die Blende (4) auf der federbelasteten Seite des Hauptkolbens (3) und über den Anschluss (5) Druck auf die Kugel (6) im Pilotventil (2). Ebenso wirkt es über die Düse (7), die Steuerleitung (8), das Rückschlagventil (9) und die Düse (10) auf die Kugel (6). Je nach Einstellung der Feder (11) baut sich vor der Kugel (6), im Anschluss (5) und im Federraum (12) ein Druck auf, der den Steuerkolben (13) in der Stellung hält

offene Position. Über den Hauptkolbeneinsatz (3) kann Flüssigkeit ungehindert von Anschluss B zu Anschluss A fließen, bis der Druck in Anschluss A den an der Feder (11) eingestellten Wert überschreitet und die Kugel (6) öffnet. Die Steuerung

Kolben (13) fährt in Schließstellung.

Der gewünschte Unterdruck wird erreicht, wenn ein Gleichgewicht zwischen dem Druck im Anschluss A und dem an der Feder (11) eingestellten Druck erreicht ist. Der Steuerölabfluss vom Federraum (14) zum Tank erfolgt extern über die Steuerleitung (15).

Durch den Einbau eines optionalen Rückschlagventils (16) kann ein freier Rückfluss von Anschluss A nach B erreicht werden.

Über einen Manometeranschluss (17) kann der reduzierte Druck im Anschluss A überwacht werden.

Aufbau der Anschlussplattenmontage Typ DR 20...50B

Symbole von  DR ...50B
