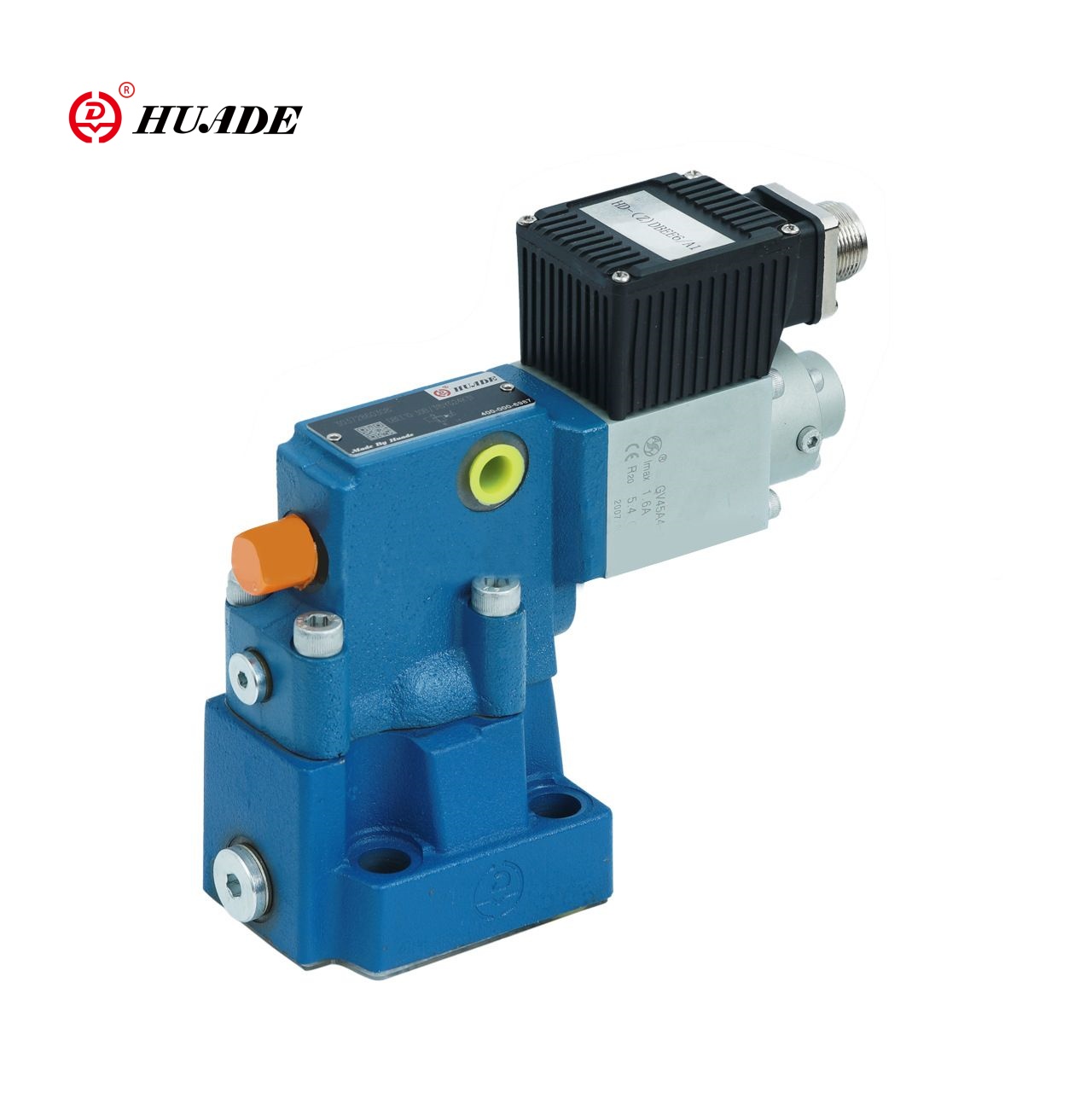

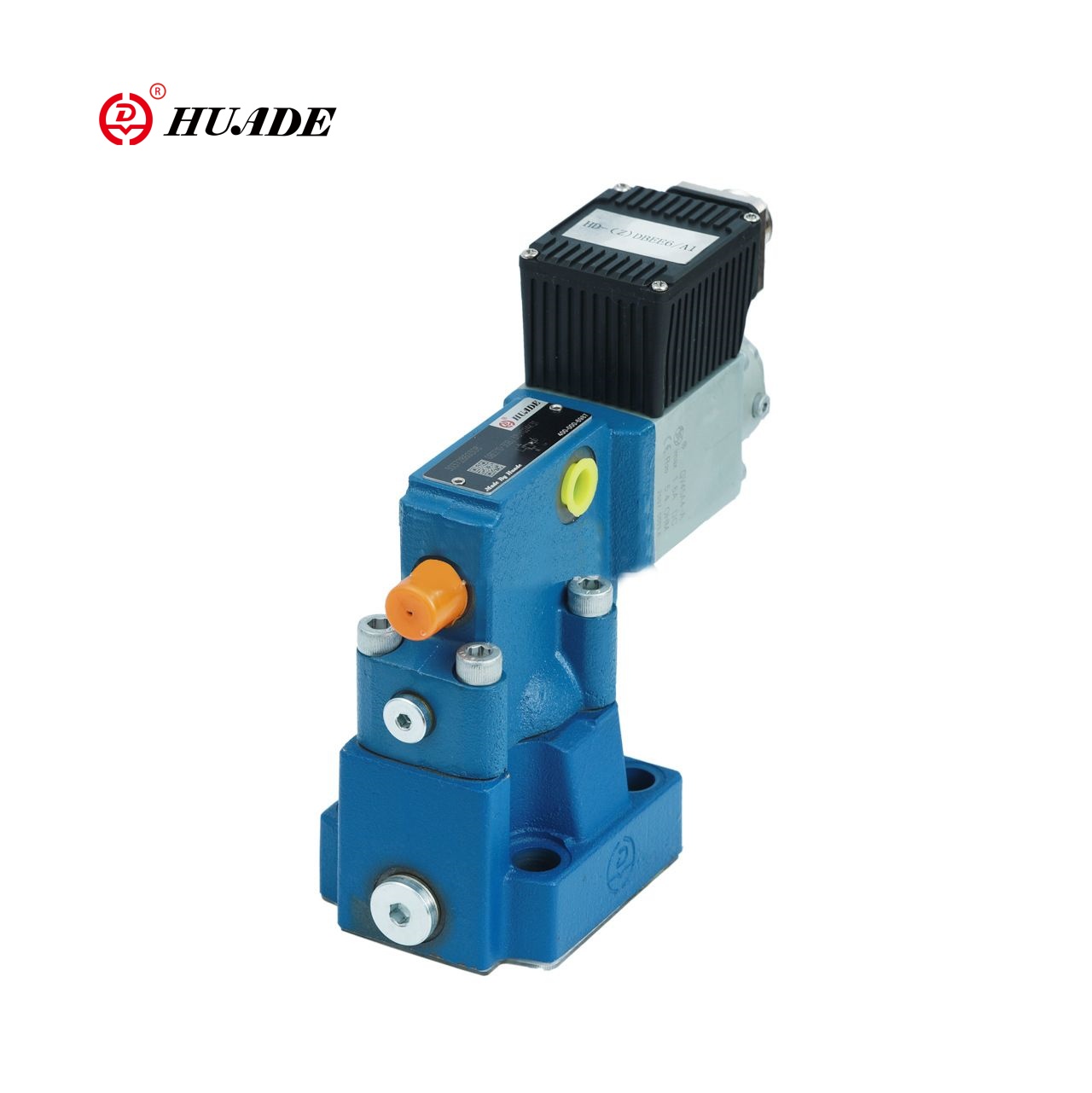

Das proportionale Entlastungsventil von ZDBEE-1x ist ein Pilot-betriebenes Hilfsventil, das von einem proportionalen Magneten angetrieben wird, um eine schrittlose Einstellung und eine präzise Steuerung des Systemdrucks zu erreichen. Dieses proportionale Ventil kann dasselbe Modell vollständig aus Rexroth ersetzen. Huade Hydraulikventile verwenden die gleichen Standards wie Rexroth, aber der Preis ist niedriger.
| Allgemein | ||
| Installation | optional | |
| Lagertemperaturbereich (℃) | -20 bis +80 | |
| Umgebungstemperaturbereich | DBE und ZDBE (℃) | -20 bis+70 |
| DBEE und ZDBEE (℃) | -20 bis +50 | |
| Gewicht | DBE und ZDBE (KG) | 2.4 |
| DBEE und ZDBEE (KG) | 2.5 | |
| Hydraulisch (gemessen bei ʋ = 46 mm2/s und t = 40 ° C ± 5 ℃ | ||
| Max. Betriebsdruck | Ports P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Port t MPA | 5 | |
| Max. Sichtdruck | Druckstufe 5 MPa | 5 |
| Druckstufe 10 MPa | 10 | |
| Druckstufe 20 MPa | 20 | |
| Druckstufe 31,5 MPa | 31.5 | |
| Min. Signaldruck bei Signalwert 0 MPa | Siehe charakteristische Kurven | |
| Rückdruckport A; mit externem Pilotölabfluss (y) | getrennt und bei null Druck zum Tank | |
| Pilotölfluss l/min | 0,6o1.2 | |
| Max. Fluss l/min | 30 | |
| Druckflüssigkeit | Mineralöl (HL, HLP) bis DIN 51 524 | |
| Druckflüssigkeitstemperaturbereich | -20to+80 | |
| Viskositätsbereich MM2/s | 15 bis 380 | |
| Elektrisch | 24 V DC | |
| Min.Control Current (MA) | 100 | |
| Max.Control Current Ma | 1600 | |
| Solenoid -Spulenwiderstand | Kaltwert bei 20 ° C (ω) | 0.54 |
| Max.Warmwert (ω) | 7.8 | |
| Pflicht | 100 | |
| Elektrische Verbindungen | DBE und ZDBE | Mit Komponentenstecker zu DIN EN 175 301 ~ 803 |
| Plug-in-Anschluss zu DIN EN 175 301-803 | ||
| DBEE und ZDBEE | Mit Komponentenstecker Zehen DLN 43 563-AM6-3 | |
| Plug-in-Stecker Zehen DIN 43 563-BF6-3 | ||
| Ventilschutz zu DIN 40 050 | IP 65 | |
| Steuerelektronik für DBEE und ZDBEE | In das Ventil integriert | |
| Für DBE und ZDBE | ||
| Verstärker im Eurokardformatanalogon | Hd-vt-vspa1-1x/ | |
Merkmale:
▶ Ventil zur Begrenzung eines Systemdrucks
▶ Betätigung durch proportionale Magnetroteoide
▶ Für die Subplate -Montage oder Sandwichplattendesign
▶ Ventil- und Steuerelektronik von einer einzelnen Quelle
▶ Typen HD-ZDBEE mit integrierter Steuerelektronik
①Low Beispielverbreitung der Befehlswertdruckkennliniekurve
② unabhängig einstellbar auf und ab Rampen
Anwendung:
Das proportionale Entlastungsventil von ZDBEE-1x eignet sich für Hydrauliksysteme, die eine präzise Druckregelung erfordern, z. B. technische Maschinen, Injektionsformmaschinen, metallurgische Geräte und andere Felder.
Proportionale Druckentlastungsventile, Typen HD-DBE werden mittels eines proportionalen Magnungsmagnets betätigt. Diese Ventile werden verwendet, um einen Systemdruck zu begrenzen. Bei diesen Ventilen ist es möglich, den Systemdruck, der in Bezug auf den elektrischen Befehlswert begrenzt zu sein ist, schrittweise einzustellen.
Diese Ventile bestehen im Grunde genommen aus einem proportionalen Magneten (1), dem Gehäuse (2), der Ventilpatrone (3), der Spule (4) und dem Pilotpontpet (8). Der proportionale Magnet wandelt den elektrischen Strom proportional in eine mechanische Kraft um. Eine Erhöhung des Stroms führt zu einem entsprechenden Anstieg der Magnetkraft. Die Magnetankerei wird mit Hydraulikflüssigkeit gefüllt und druckausgleich. Die Einstellung des Systemdrucks erfolgt über die proportionalen Magneten (1) in Bezug auf den Befehlswert. Druck aus dem System in Port P wirkt auf der rechten Seite der Spule (4). Gleichzeitig wirkt der Systemdruck über die Kontrolllinie (6), die mit einer Öffnung (5) auf der federbelasteten Seite der Spule (4) ausgestattet ist. Über ein weiteres Gewehr (7) wirkt der Systemdruck auf den Pilotpopet (8) gegen die Kraft des proportionalen Magneten (1). Sobald der Systemdruck den voreingestellten Wert erreicht hat, hebt sich der Pilotpopet (8) von seinem Sitz aus. Abhängig vom Modell kann Pilotöl nun extern über Port A (y) oder intern in den Tank wegfließen, dadurch hat dies den Druck, den Druck auf die federbelastete Seite der Spule zu begrenzen (4). Wenn der Systemdruck leicht ansteigt, drückt der höhere Druck auf der rechten Seite der Spule die Spule nach links in die Kontrollposition P auf T. Bei einem minimalen Kontrollstrom wird ein Befehlswert von Null beantworten -der minimale setzbare Druck wird festgelegt.

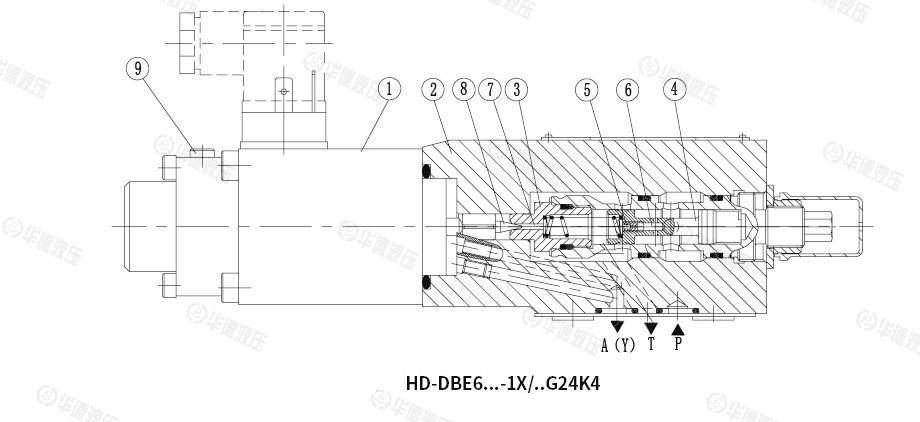

Struktur des proportionalen Druckentlastungsventils ZDBE-1X

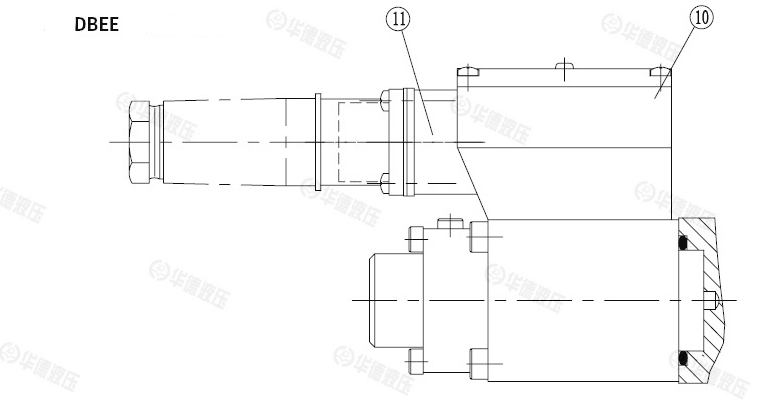

Struktur des proportionalen Druckablastventils Zdbee-1x

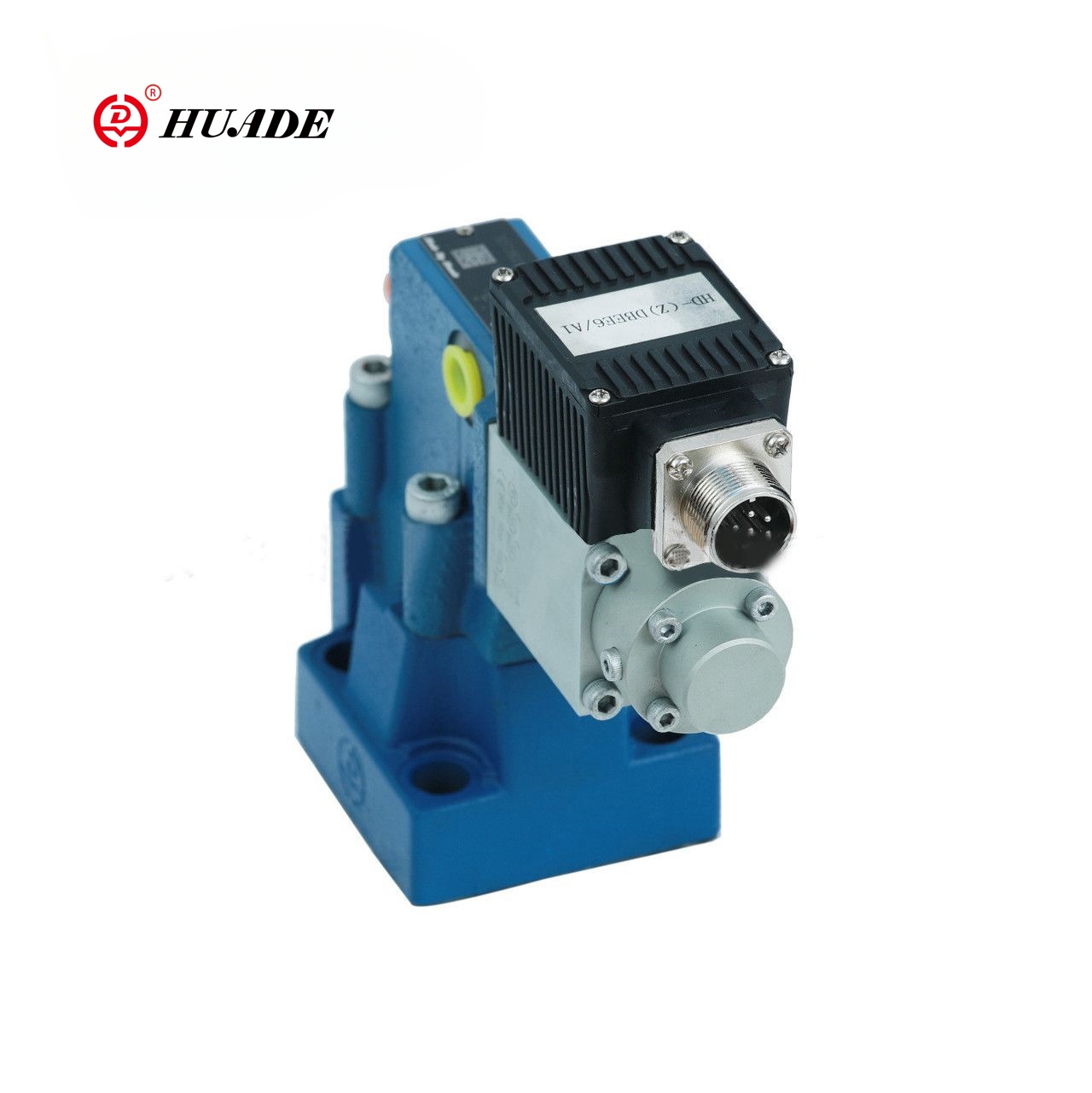

In Bezug auf das funktionale Design entspricht das proportionale Ventil ZDBEE-1X im Wesentlichen den proportionalen Reliefventilen von ZDBE. Der einzige Unterschied besteht darin, dass der proportionale Magnet mit einem Gehäuse ausgestattet ist, in dem der elektronische Controller gebaut wird. Die Stromversorgung und die Sollpunktspannung werden über einen Plug-in-Stecker (11) empfangen.
Die Sollwert-Druck-Eigenschaftskurve wird vom Hersteller auf der Grundlage des Prinzips der minimalen Herstellungstoleranzen voreingestellt. Die Rampenzeiten für den Druckerhöhung und die Abnahme können unter Verwendung der jeweiligen Potentiometer unabhängig eingestellt werden.

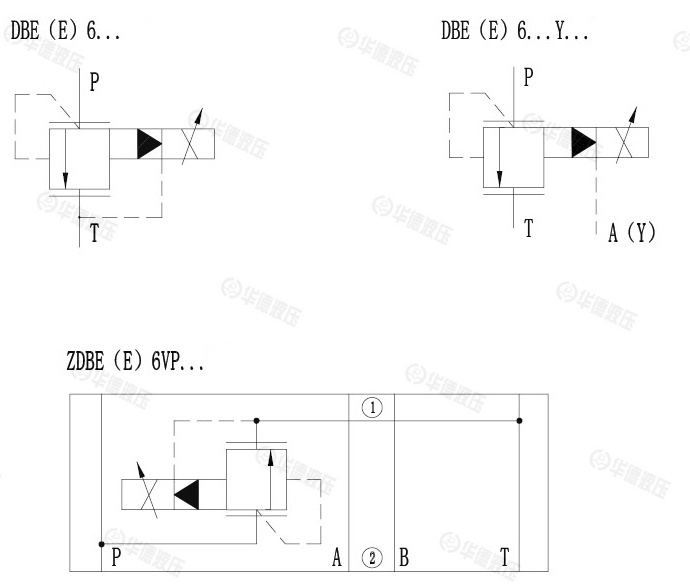

Symbol des proportionalen Druckentlastungsventils Zdbee-1x
