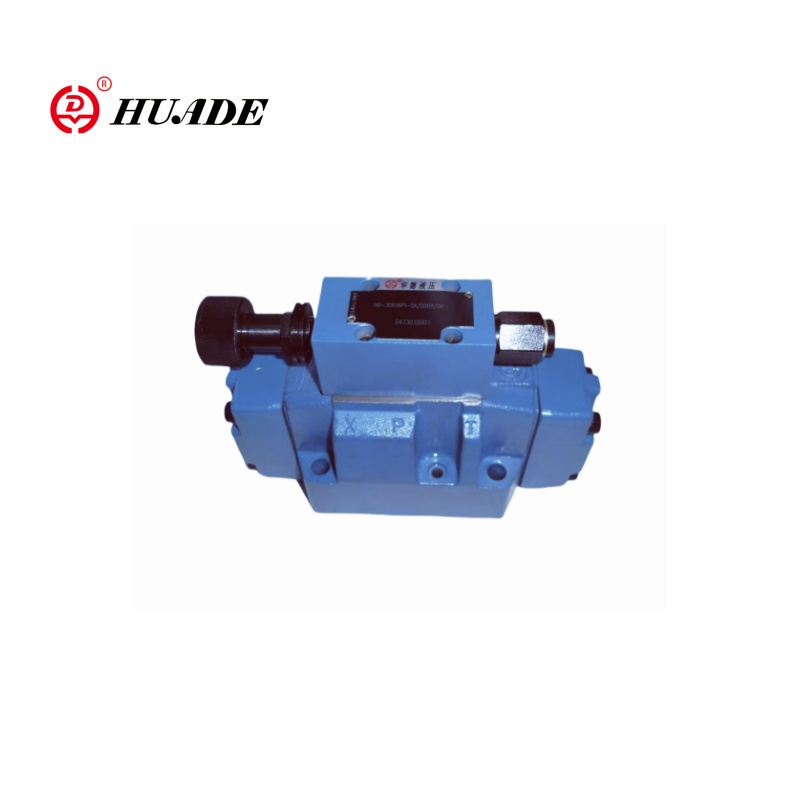

Huafilter liefert eine hohe Qualität proportionaler Druckreduzierung von 3DR10P-6x. Huade Hydraulic ist eine berühmteste Marke in der chinesischen Hydraulikindustrie. Die Qualität von Huade Hydraulics ist zuverlässig. Huade Hydraulic hatte zwei langfristige Zusammenarbeit mit Rexroth. Die proportionalen Ventile erfüllen internationale Standards und können das gleiche Modell 3DR10P-6x von Rexroth vollständig ersetzen.
Der Pilot von Huade betrieben dreiwegs proportionales Druckverringerungsventil 3DR10P-6x hat eine Pilotkontrollfunktion. Dieses proportionale Ventil kann eine Drei-Wege-Verbindung herstellen und proportionale Anpassungsmerkmale aufweist. Das Ventil 3DR10P-6X wird hauptsächlich im Hydrauliksystem verwendet, um den Systemdruck zu reduzieren und zu stabilisieren.
Produktparameter des proportionalen Druckreduzierungsventils 3DR10P-6x
Allgemein
Gewicht kg
6
Installationsposition
Optional
Umgebungstemperaturbereich ℃
-30 bis +50
Hydraulik
Nenndruckleiste
315
Maximaler Betriebsdruck
-Port P und eine Bar
315
- Port Y Bar
Getrennt und null Druck zum Tank
Druckeinstellung
-Minimum Bar
Abhängig vom Fluss
-Maximum Bar
50; 100; 200; 315
Maximale Fluss l/min
120
Hydraulikflüssigkeit
Mineralöl (HL, HLP) bis DIN 51524); schnelle biologisch abbaubare Hydraulikflüssigkeiten zu VDMA 24568 (siehe auch Re 90221); Hetg (Vergewaltigungssamenöl) 1); Hepg (Polyglykole) 2); Hees (synthetische Ester) 2); andere hydraulische Flüssigkeiten auf Anfrage
Hydraulikflüssigkeitstemperaturbereich ℃
-30 bis +80 (NBR -Dichtungen) -20 bis +80 (FKM -Dichtungen)
Viskositätsbereich MM2/s
10 bis 800
Produktmerkmal und Anwendung von proportionalem Druckverringerungsventil 3DR10P-6x
Merkmale:
▶ Ventil für die Reduktion (P zu A) und Einschränkung
▶ Für die Montage von Unterplatten, Portierungsmuster DIN 24 340 Formular A, ISO 4401 und CETOP-RP 121H, Subplatten zum Katalogblatt Re 45 054 (separate Reihenfolge)
▶ 4 Druckstufen
▶ 4 Einstellelemente
● Rotationsknauf
● Hülse mit Sechseck und Schutzkappe
● Schließbarer Drehknopf mit Skala
● Drehknopf mit Skala
Anwendung:
Drei-Wege proportionaler Druckreduzierungventil 3DR10P-6x kann in verschiedenen Hydrauliksystemen wie technischen Maschinen, metallurgischen Geräten, Schiffbau und anderen Feldern häufig eingesetzt werden.

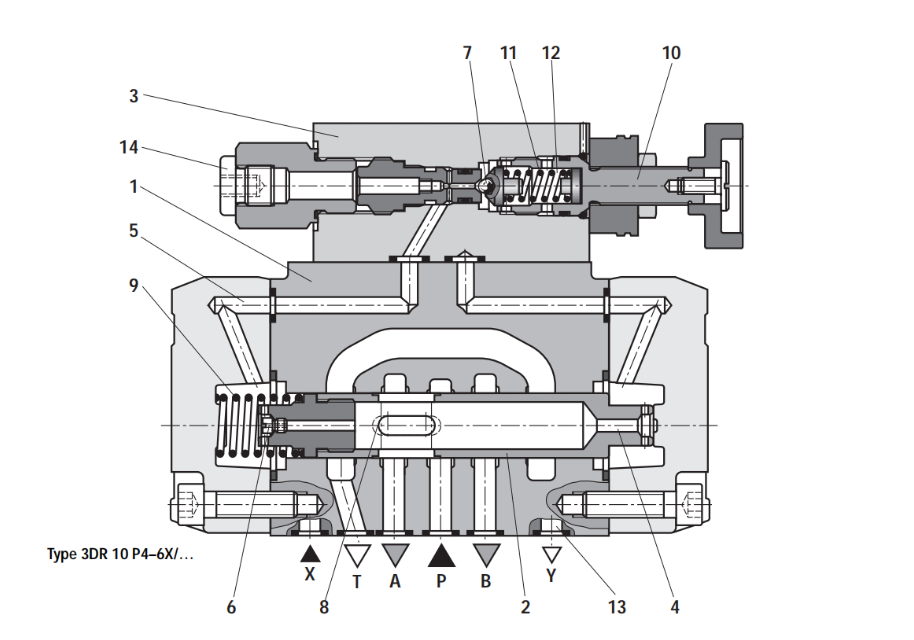

Funktion und Abschnitt des proportionalen Druckverringerungsventils 3DR10P-6x
Der Druckventiltyp 3DR10P-6X ist ein Pilot, das 3-Wege-Druckreduzierventil mit Druckbegrenzung in der Sekundärschaltung betrieben wird. Es wird zur Reduzierung des Drucks in einem Hydrauliksystem verwendet.
Das Druckreduzierventil besteht hauptsächlich aus dem Hauptventil (1) mit Kontrollspulen (2) und Pilotsteuerventil (3) mit dem Druckeinstellungselement (10).
In Ruhe ist das Ventil offen. Die Druckflüssigkeit kann uneingeschränkt von Port P zu Port A fließen Gleichzeitig wird der Druck über die Öffnung (6) auf die federbelastete Seite der Kontrollspule (2) und über Kanal (5) zum Ball (7) im Pilotsteuerventil (3) ausgeübt.
Abhängig von der Einstellung der Kompressionsfeder (11) baut sich ein Druck vor dem Ball (7) und in Kanal (5) auf, der die Steuerspule (2) in einer offenen Position hält. Die Druckflüssigkeiten fließen von Port P über die Steuerspule (2) in Port A, bis ein Druck in Port A aufgebaut ist, was den Druckwert an der Kompressionsfeder (11) überschreitet und den Ball (7) hebt.
Die Kontrollspule (2) bewegt sich in die geschlossene Position. Der erforderliche reduzierte Druck wird erreicht, wenn ein Gleichgewicht zwischen dem Druck A und dem Druckwert an der Druckfeder (11) erreicht ist.
Wenn der Druck im Hafen A am Aktuator durch externe Kräfte weiter steigt, wird die Kontrollspule (2) noch weiter gegen die Kompressionsfeder (9) bewegt. Somit ist Port A über die Kontrollländer (8) an der Kontrollspule (2) mit Port T verbunden. Genug Druckflüssigkeit fließt zum Tank, um sicherzustellen, dass der Druck nicht weiter steigt.
Die Pilotöl -Rückkehr aus der Federkammer (12) ist immer extern über die Kontrolllinie (13) zu Port Y. Dies muss immer bei Null zum Tank fließen.
Die Druckmessstufe (14) ermöglicht es, den reduzierten Druck in Port A zu überwachen.
