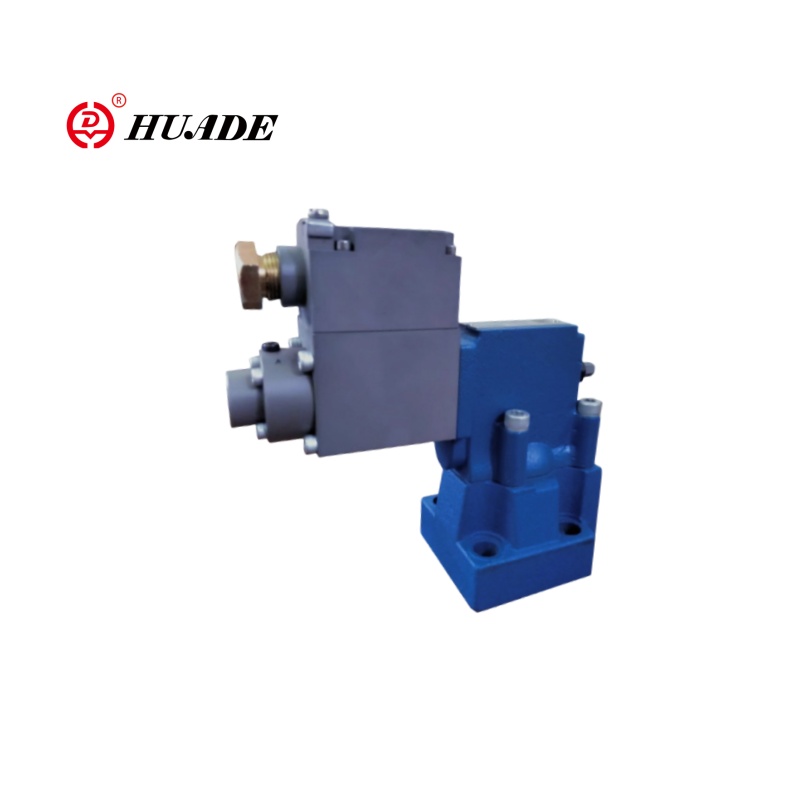

Im Vergleich zu explosionssicherem Drucklinderventil-DBE eignet sich die Ventil-DBEM-Serie besser für Szenarien mit hoher dynamischer Reaktion und intelligenter Anforderungen. Arbeitsdruckbereich 50 ~ 315 bar, Durchflussrate bis zu 600 l/min (DBEM 32 -Modell). Die Arbeitsspannung ist DC 24 V. Explosionssicheres Druckentlastungsventil DBEM verwendet ein integriertes Design mit einem optionalen integrierten digitalen Verstärker (OBE-Modul), einer vereinfachten Verkabelung und einer Kernstruktur des Plug-in-Ventils. Daher müssen die Pipeline nicht für die Wartung abgebaut werden.
| Flüssigkeit | Mineralöl geeignet für NBR- und FKM -Dichtung |
| Phosphatester für FKM -Dichtung | |
| Flüssigkeitstemperaturbereich ℃ | -30 bis +80 (NBR Seal) |
| -20 bis +80 (FKM Seal) | |
| Viskositätsbereich MM2/S | 2,8 bis 380 |
| Linearität | ± 3,5% |
| Wiederholbarkeit | ＜ ± 2% |
| Elektrisch | |
| Stromquelle | DC |
| Min.Solenoid Strom ma | 100 |
| Max.Solenoid Strom ma | 800 |
| Spulenwiderstand | 19,5 Ω bei 20 ℃, max.Warmwert: 28,8 Ω |
| Arbeitsstatus | Kontinuierlich |
| Max.Working -Umwelttemperatur | +50 ℃ |
| Isolierung zu DIN 40 050 | IP65 |
Merkmale:
-Sub-Plate-Montage:
- Portierungsmuster auf DIN 24 340 Form E und ISO 6264
- zur Installation in Verteilern
- 4 Druckwerte
- Max. Druckbegrenzung, optional
- Verstärker vom Typ VT-2000 (muss separat bestellt werden)
Anwendung:
Explosionssicheres Druckentlastungsventil DBEM wird in der Öl- und Gasindustrie, chemischen und pharmazeutischen explosionssicheren Systemen, Kohleminen und unterirdischen Geräten, Schiffen und Marine Engineering häufig eingesetzt.
Beispiel:
Explosionssicheres Plc → DBEM-Ventil (integrierter OBE-Verstärker) → Explosionssicherer Drucksensor
↓
Profibus-DP-Bus
Explosionssicheres Druckentlastungsventil DBEM ist ein pilotbetriebenes Druckentlastungsventil. Es wird verwendet, um den Druck in hydraulischen Systemen durch elektrisches Signal kontinuierlich einzustellen.

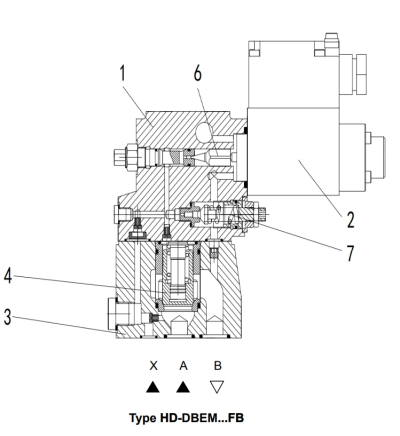

Grundsätzlich bestehen diese Ventile aus einem Pilotventil (1) mit proportionalem Magnet (2) und dem Hauptventil (3) mit Hauptspuleneinsatz (4).
Geben Sie HD-DBE ... FB ein
Die Druckgrenze betrifft den elektrischen Stromwert und durch den proportionalen Magneten (2) fest. Der Systemdruck wird auf die Hauptspule ausgeübt (4). Gleichzeitig wird der Druck auf die federbelastete Seite der Hauptspule (4) und den Pilotpapier (6) über die Öffnung (5) am Pilotventil (1) ausgeübt. Wenn die hydraulische Kraft die Magnetkraft überschreitet, öffnet sich der Pilotpapier (6). Pilotflüssigkeit kann zurück in den Tank fließen und Druckabfälle durch die Öffnungen auf die Hauptspule auswirken (4). Dann öffnet Hauptspuler (4) den Kanal von Pumpe zu Tank.
Geben Sie HD-DBEM ein ... fb
Optional kann das Ventil mit einem zusätzlichen federbelasteten Pilotsteuerventil (7) zur maximalen Drucksicherheit (redundanter Drucksicherheit) geliefert werden.

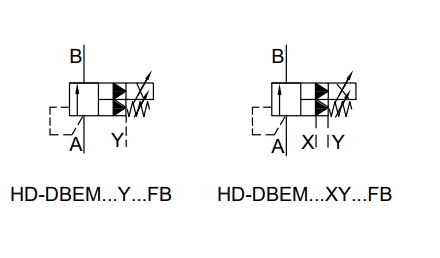

Symbol von Explosionssicheres Druckentlastungsventil DBEM
