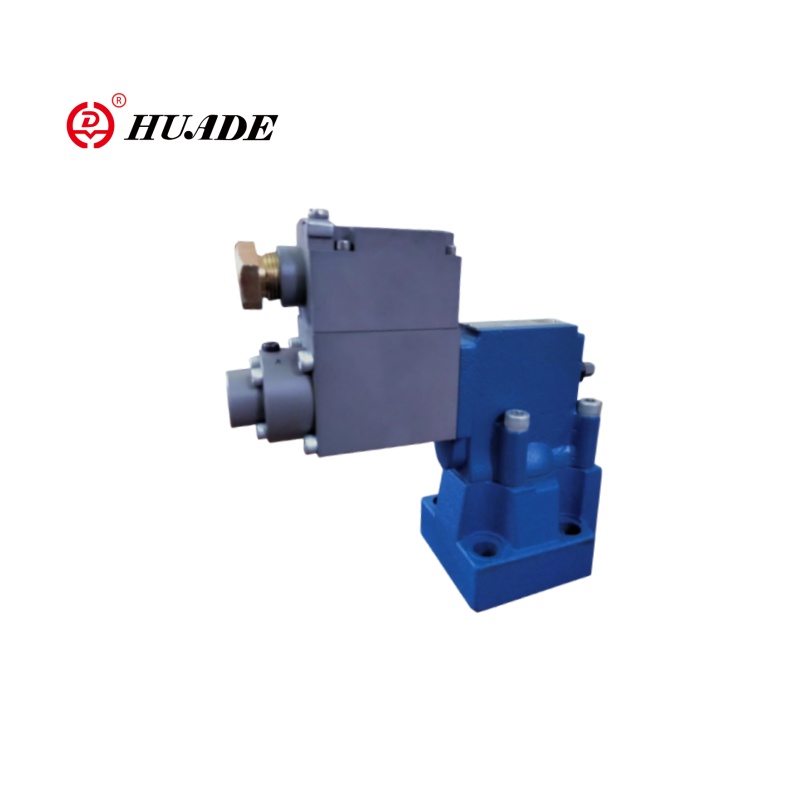

Die explosionssichere Reliefventil-DBE-Serie ist ein elektrisch kontrolliertes Druckregulierungsventil für brennbare und explosive Umgebungen mit präziser proportionaler Druckregulierung und sicheren explosionssicheren Eigenschaften. Das proportionale Entlastungsventil DBE hat eine eingebaute mechanische Notfallentlastungsfunktion und wechselt automatisch auf einen sicheren Druck, wenn die Stromversorgung ausgeschaltet ist. Und wederbeständige Beschichtung auf dem Ventilkern kann die Lebensdauer verlängern.
| Flüssigkeit | Mineralöl geeignet für NBR- und FKM -Dichtung |
| Phosphatester für FKM -Dichtung | |
| Flüssigkeitstemperaturbereich ℃ | -30 bis +80 (NBR Seal) |
| -20 bis +80 (FKM Seal) | |
| Viskositätsbereich MM2/S | 2,8 bis 380 |
| Linearität | ± 3,5% |
| Wiederholbarkeit | ＜ ± 2% |
| Elektrisch | |
| Stromquelle | DC |
| Min.Solenoid Strom ma | 100 |
| Max.Solenoid Strom ma | 800 |
| Spulenwiderstand | 19,5 Ω bei 20 ℃, max.Warmwert: 28,8 Ω |
| Arbeitsstatus | Kontinuierlich |
| Max.Working -Umwelttemperatur | +50 ℃ |
| Isolierung zu DIN 40 050 | IP65 |
Merkmale:
-Sub-Plate-Montage:
- Portierungsmuster auf DIN 24 340 Form E und ISO 6264
- zur Installation in Verteilern
- 4 Druckwerte
- Max. Druckbegrenzung, optional
- Verstärker vom Typ VT-2000 (muss separat bestellt werden)
Anwendung:
Explosionssicheres Druckentlastungsventil DBE kann für Bohrplattform-Blowout-Vorbeugungsmittel (BOP), Down-Loch-Werkzeuge, Erdgaskompressionsstationen, Bergbauhydraulikstützen, Schildmaschinen, Gasförderausrüstung, Tiefsee-Bohrgeräte und explosionsfeste Deckmaschinen verwendet werden.
Beispiel:
Explosionssicherer SPS → Explosionssicherer Proportionalverstärker → DBE-Ventil → Hydraulischer Aktuator
↑
Explosionssicherer Drucksensor (Feedback)
Explosionssicheres Druckentlastungsventil DBE ist ein pilotbetriebenes Druckentlastungsventil. Es wird verwendet, um den Druck in hydraulischen Systemen durch elektrisches Signal kontinuierlich einzustellen.

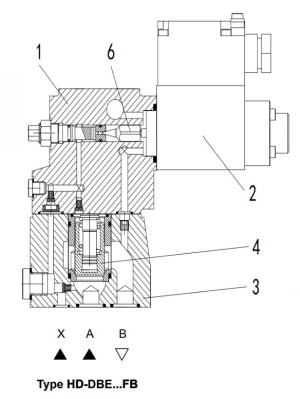

Grundsätzlich bestehen diese Ventile aus einem Pilotventil (1) mit proportionalem Magnet (2) und dem Hauptventil (3) mit Hauptspuleneinsatz (4).
Geben Sie HD-DBE ... FB ein
Die Druckgrenze betrifft den elektrischen Stromwert und durch den proportionalen Magneten (2) fest. Der Systemdruck wird auf die Hauptspule ausgeübt (4). Gleichzeitig wird der Druck auf die federbelastete Seite der Hauptspule (4) und den Pilotpapier (6) über die Öffnung (5) am Pilotventil (1) ausgeübt. Wenn die hydraulische Kraft die Magnetkraft überschreitet, öffnet sich der Pilotpapier (6). Pilotflüssigkeit kann zurück in den Tank fließen und Druckabfälle durch die Öffnungen auf die Hauptspule auswirken (4). Dann öffnet Hauptspuler (4) den Kanal von Pumpe zu Tank.

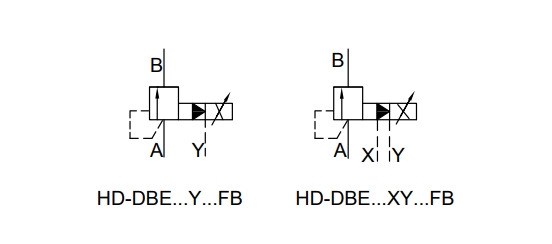

Symbol von Explosionssicheres Druckentlastungsventil DBE
