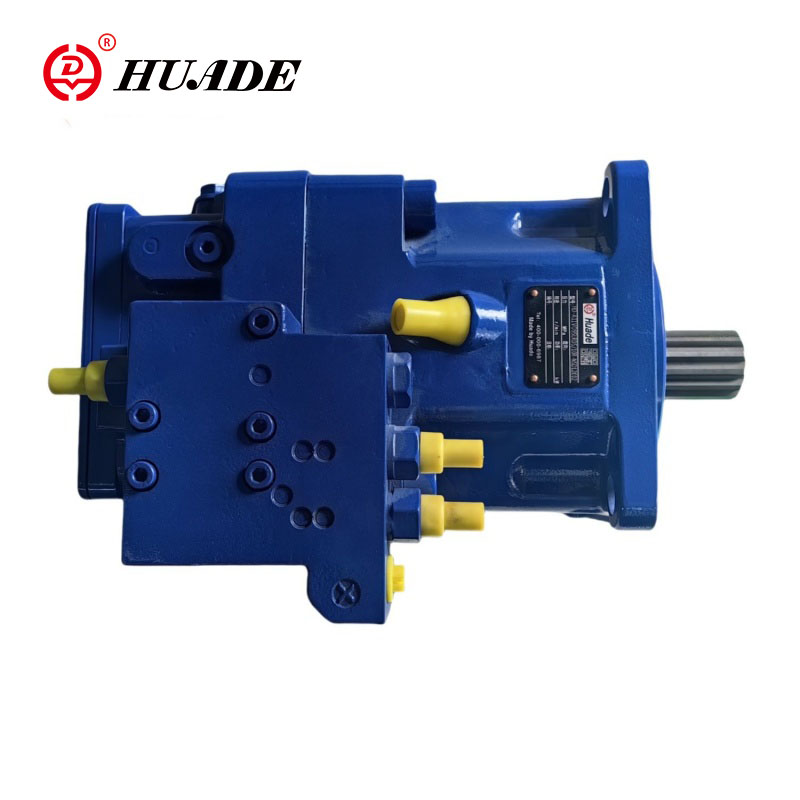

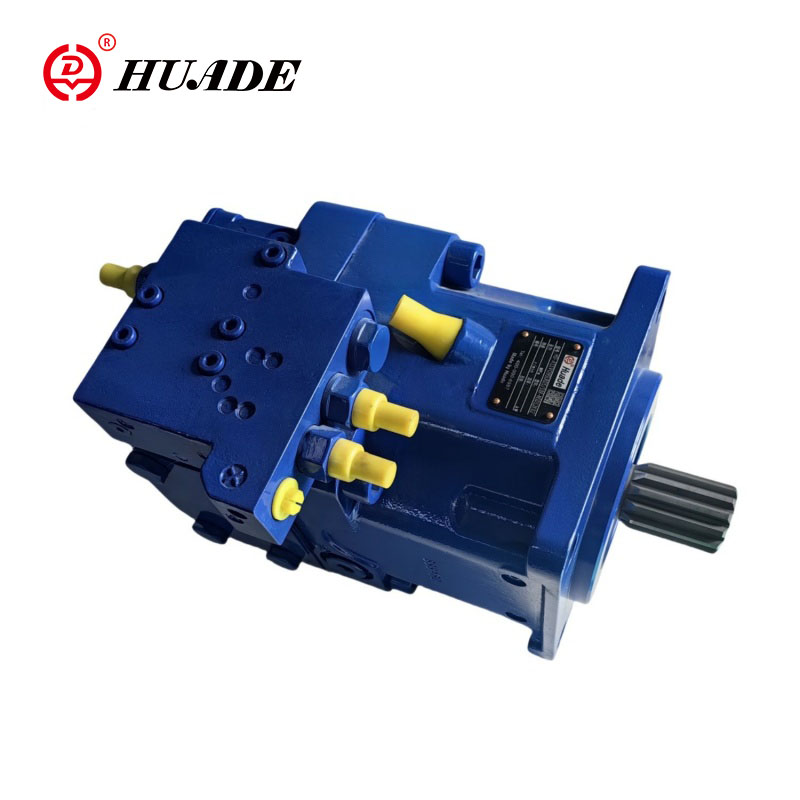

Axialkolben variable Pumpe A11vo

Huade Marke A11vo SWASH PLATTE AXIAL COLTON Variable Pumpe wird zur hydrostatischen Übertragung in hydraulischen Systemen im Freien verwendet. Die Durchflussrate dieser axialen Kolbenpumpe ist proportional zur Übertragungsgeschwindigkeit und -verschiebung. Durch das Einstellen des SWASH -Plattenwinkels kann die Durchflussrate schrittweise geändert werden. Die A11vo -Pumpe kann Rexroths in Leistung übereinstimmen.

Produktparameter der axialen Kolbenvariablenpumpe A11vo

• Betriebsdruckbereich

◇ Einlass ----- Absolutdruck am Port S (Sauganschluss)

Version ohne Ladungspumpe

Pabs my ---------- 0,8 bar

Pabs max ---------- 30 bar

Wenn der Druck> 5 bar beträgt, fragen Sie bitte Huade Hydraulic.

Version mit Ladungspumpe

Pabs my ---------- 0,6 bar

Pabs max ---------- 2 bar bange

◇Maximal zulässige Geschwindigkeit (Geschwindigkeitsbegrenzung)

Zulässige Geschwindigkeit durch Erhöhen des Einlassdruckpabs am Sauganschluss oder bei VG ≤ VG max

◇ Auslass ---- Druck in Port A oder B

Nenndruck PN ---------- 350 bar

Maximaler Druck PMAX ---------- 400 bar

Nenndruck: Max.Design -Druck, bei dem die Ermüdungsfestigkeit sichergestellt wird

Maximaler Druck: max. Betriebsdruck, der kurzfristig zulässig ist (t <1s).

◇ Mindestbetriebdruck

Ein Mindestbetriebsdruck Pb min ist in der Pumpenservicelinie je nach Geschwindigkeit, Schwenkwinkel und Verschiebung erforderlich (siehe Diagramm).

◇ Fallabflussdruck

Der Fallabflussdruck an den Anschlüssen T1 und T2 kann maximal 1,2 bar höher sein als der Einlassdruck am Anschluss, aber nicht höher als PL ABS. Max -------------- 2 Bar.

Eine uneingeschränkte Abflusslinie in voller Größe direkt zum Tank ist erforderlich.

◇ Temperaturbereich des Wellendichtungsrings

Der FKM -Wellensiegelring ist für Fallabflusstemperaturen von -25 ℃ bis +115 ℃ zulässig.

•Notiz:

Für Anwendungen unter 25 ° C ist ein NBR -Wellensiegelring erforderlich (zulässiger Temperaturbereich: -40 ° C bis +90 ° C).

Geben Sie den NBR -Wellensiegelring in klarem Text in der Reihenfolge an.

Produktmerkmal und Anwendung der axialen Kolbenvariablenpumpe A11vo

Merkmale:

▶ Variable axiale Kolbenpumpe des Ausgangs der SCHWAHR -Platten für hydrostatische Laufwerke im hydraulischen System mit offenem Schaltkreis.

▶ In erster Linie für die Verwendung in mobilen Anwendungen entwickelt.

▶ Die Pumpe arbeitet unter Selbsterbonden, mit Tankdruck oder mit einer optionalen integrierten Ladungspumpe (Laufrad).

▶ Eine umfassende Auswahl an Steuerungsoptionen ist verfügbar, die alle Anwendungsanforderungen entsprechen.

▶ Strombedienungsoption ist extern einstellbar, auch wenn die Pumpe ausgeführt wird,

▶ Der Durchgangsantrieb ist zum Hinzufügen von Zahnradpumpen und axialen Kolbenpumpen bis zum gleichen, d. H. 100% bis zum Antrieb.

▶ Der Ausgangsfluss ist proportional zur Antriebsgeschwindigkeit und der unendlich variablen variablen zwischen QV max und QV min = 0.

Anwendung:

Huades axiale Kolbenvariable -Pumpe A11vo wird häufig in technischen Maschinen und leichten Industriegeräten, Eisen- und Stahlmetallurgie- und Bergbaumaschinen, Schiffen, Grundgeräten für Zivilluftfahrt, Erdöl und petrochemischen Maschinen, Bau- und Wandermaschinen eingesetzt.
