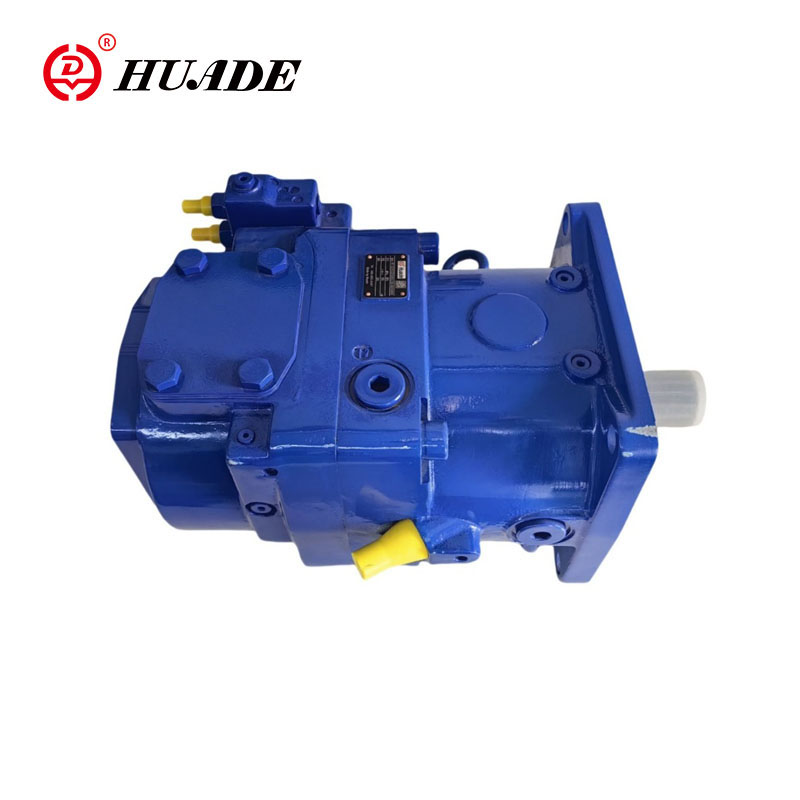

Axialkolbenvariable Pumpe A11vlo

Die Axialkolbenvariable -Pumpe von Huade ist hauptsächlich für die Verwendung in mobilen Anwendungen konzipiert. Huade Hydraulic verfügt über mehr als 40 Jahre Erfahrung in der Gestaltung und Herstellung von hydraulischen Komponenten. Die axiale Kolbenvariable -Pumpe A11vlo ist vergleichbar mit Rexroth und hat eine überlegene Leistung. Sie entsprechen Rexroth -Produkten in Leistung und sind eine erschwingliche Alternative.

Produktparameter der axialen Kolbenvariablenpumpe A11vlo

•Betriebsdruckbereich

▷ Einlass ----- Absolutdruck am Port S (Sauganschluss)

Version mit Ladungspumpe

Pabs my ---------- 0,6 bar

Pabs max ---------- 2 bar bange

▷Maximal zulässige Geschwindigkeit (Geschwindigkeitsbegrenzung)

Zulässige Geschwindigkeit durch Erhöhen des Einlassdruckpabs am Sauganschluss oder bei VG ≤ VG max

▷ Auslass ---- Druck in Port A oder B

Nenndruck PN ---------- 350 bar

Maximaler Druck PMAX ---------- 400 bar

Nenndruck: Max.Design -Druck, bei dem die Ermüdungsfestigkeit sichergestellt wird

Maximaler Druck: max. Betriebsdruck, der kurzfristig zulässig ist (t <1s).

▷ Mindestbetriebdruck

Ein Mindestbetriebsdruck Pb min ist in der Pumpenservicelinie je nach Geschwindigkeit, Schwenkwinkel und Verschiebung erforderlich (siehe Diagramm).

▷ Fallabflussdruck

Der Fallabflussdruck an den Anschlüssen T1 und T2 kann maximal 1,2 bar höher sein als der Einlassdruck am Anschluss, aber nicht höher als PL ABS. Max -------------- 2 Bar.

Eine uneingeschränkte Abflusslinie in voller Größe direkt zum Tank ist erforderlich.

▷ Temperaturbereich des Wellendichtungsrings

Der FKM -Wellensiegelring ist für Fallabflusstemperaturen von -25 ℃ bis +115 ℃ zulässig.

•Notiz:

Für Anwendungen unter 25 ° C ist ein NBR -Wellensiegelring erforderlich (zulässiger Temperaturbereich: -40 ° C bis +90 ° C).

Geben Sie den NBR -Wellensiegelring in klarem Text in der Reihenfolge an.

Produktmerkmal und Anwendung der axialen Kolbenvariablenpumpe A11vlo

Merkmale:

▶ Variable axiale Kolbenpumpe des Ausgangs der SCHWAHR -Platten für hydrostatische Laufwerke im hydraulischen System mit offenem Schaltkreis.

▶ Die Pumpe arbeitet unter Selbsterbonden, mit Tankdruck oder mit einer optionalen integrierten Ladungspumpe (Laufrad).

▶ Eine umfassende Auswahl an Steuerungsoptionen ist verfügbar, die alle Anwendungsanforderungen entsprechen.

▶ Strombedienungsoption ist extern einstellbar, auch wenn die Pumpe ausgeführt wird,

▶ Der Durchgangsantrieb ist zum Hinzufügen von Zahnradpumpen und axialen Kolbenpumpen bis zum gleichen, d. H. 100% bis zum Antrieb.

▶ Der Ausgangsfluss ist proportional zur Antriebsgeschwindigkeit und der unendlich variablen variablen zwischen QV max und QV min = 0.

Anwendung:

Huades axiale Kolbenvariable -Pumpe A11VLO kann in technischen Maschinen und leichten Industriegeräten, Eisen- und Stahlmetallurgie- und Bergbaumaschinen, Schiffen, Grundgeräten für Zivilluftfahrt, Erdöl und petrochemischen Maschinen, Bau- und Wandermaschinen verwendet werden.
