Wenn Sie mit Hochleistungshydrauliksystemen arbeiten, kann die Wahl des richtigen Wegeventils über Erfolg oder Misserfolg Ihres Betriebs entscheiden. Der Bosch Rexroth 4WEH 16 J gehört zu den Komponenten, auf die erfahrene Ingenieure bei anspruchsvollen Industrieanwendungen vertrauen. Dieses Ventil hat sich seinen Ruf durch seine zuverlässige Leistung in Spritzgießmaschinen, Metallumformpressen und Baumaschinen erworben, bei denen ein Ausfall einfach keine Option ist.

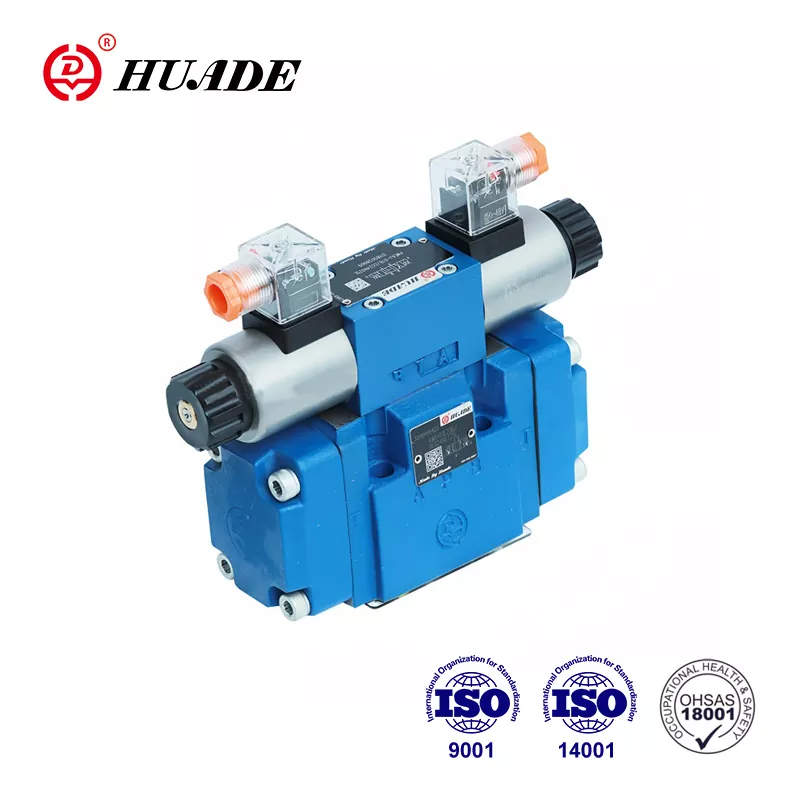

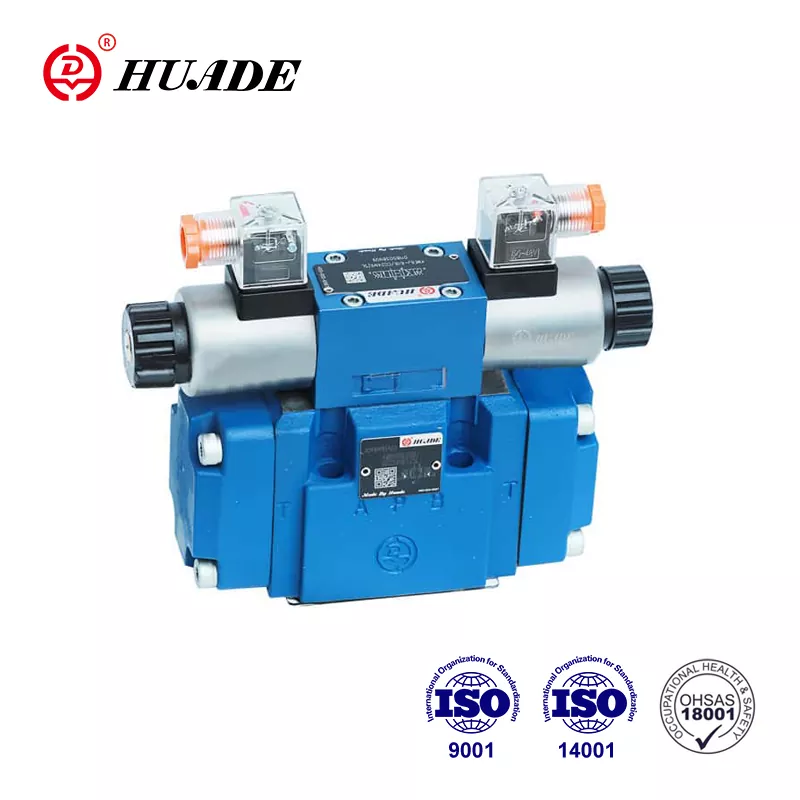

Das 4WEH 16 J stellt eine spezifische Konfiguration innerhalb der WEH-Serie elektrohydraulischer vorgesteuerter Wegeventile von Bosch Rexroth dar. Die Bezeichnung verrät einiges, wenn man weiß, wie man sie liest. Die „16“ gibt die Nenngröße (NG16) an, die den Montagenormen CETOP 7 entspricht. Das „J“ beschreibt die Spulenfunktion, insbesondere ein 4-Wege-, 3-Positionen-Design mit geschlossener Mitte. Wenn Sie verstehen, was diese Spezifikationen in der Praxis bedeuten, können Sie leichter feststellen, ob dieses Ventil für Ihre Anwendung geeignet ist.
Was den 4WEH 16 J anders macht
Das Wegeventil 4WEH 16 J arbeitet mit einem zweistufigen Vorsteuersystem. Anstatt den Hauptkolben direkt mit Elektromagneten zu bewegen, verwendet dieses Ventil kleine Pilotventile, um den Hydraulikdruck zu steuern, der den größeren Hauptkolben verschiebt. Dieser Ansatz erfordert weniger elektrische Energie und kontrolliert gleichzeitig erhebliche hydraulische Flüsse. Die Standardversion wird mit 24-V-Gleichstrom betrieben und ist daher mit den meisten industriellen Steuerungssystemen kompatibel, ohne dass eine spezielle elektrische Infrastruktur erforderlich ist.
In der H-Version kann das Ventil Drücke bis zu 350 bar bewältigen, was etwa 5.076 psi entspricht. Für die Durchflusskapazität liegt das nominelle Maximum bei 300 Litern pro Minute, die tatsächliche Leistung hängt jedoch vom Druckabfall am Ventil ab. Diese Spezifikationen ordnen das 4WEH 16 J eher der Kategorie der Hochleistungs-Industrieventile als der mobilen Geräte oder leichten Anwendungen zu.
Bei der Planung von Installationen und Wartungsverfahren spielt das Gewicht eine wichtige Rolle. Mit einem Gewicht von 9,84 Kilogramm (ungefähr 21,7 Pfund) bewegt man das Ventil nicht leichtfertig herum, ist aber bei richtiger Handhabung zu bewältigen. Die solide Konstruktion trägt zur Haltbarkeit in rauen Industrieumgebungen bei, in denen Vibrationen, Temperaturschwankungen und Verschmutzung täglich Probleme bereiten.
Das Closed-Center-Design und die Systemkompatibilität
Die Kolbenkonfiguration „J“ definiert, wie sich das Wegeventil 4WEH 16 J in seiner Neutralstellung verhält. Wenn sich das Ventil in der Mittelstellung befindet und kein elektrisches Signal anliegt, sind alle vier Anschlüsse – P (Druck), A und B (Arbeitsanschlüsse) und T (Tank) – blockiert. Diese geschlossene Mittenanordnung dient in modernen Hydrauliksystemen einem bestimmten Zweck.
Closed-Center-Ventile funktionieren hervorragend mit druckkompensierten Verstellpumpen. Wenn das Ventil alle Anschlüsse im Neutralzustand blockiert, baut sich Systemdruck auf, bis es der Pumpe signalisiert, den Durchfluss auf nahezu Null zu reduzieren. Dadurch wird verhindert, dass die Pumpe ständig Flüssigkeit durch ein Überdruckventil pumpt, wodurch Energie verschwendet und übermäßige Wärme erzeugt würde. In einer Zeit, in der die Energiekosten eine Rolle spielen und die Umweltvorschriften strenger werden, wird dieser Effizienzvorteil von Bedeutung.
Der Kompromiss beinhaltet die Komplexität des Systemdesigns. Bei Closed-Center-Systemen muss sorgfältig auf Druckspitzen beim Ventilschalten geachtet werden. Wenn das Wegeventil 4WEH 16 J von der Sperrstellung in die Betriebsstellung wechselt, kann es durch das plötzliche Öffnen zu Druckstößen kommen. Ingenieure beheben dieses Problem normalerweise durch Drosseleinsätze (gekennzeichnet durch „B“-Codes im Bestellsystem) oder durch den Einbau externer Entlastungsventile, die schneller reagieren als die Entlastung des Hauptsystems.
Wie der zweistufige Betrieb tatsächlich funktioniert
Das pilotgesteuerte Design des 4WEH 16 J umfasst zwei unterschiedliche Steuerungsstufen. Die erste Stufe besteht aus einem kleinen Pilotventil vom Typ WE6, das von Magnetspulen mit nassen Stiften gesteuert wird. Wenn Sie ein Magnetventil aktivieren, verschiebt es das Pilotventil und leitet den Pilotdruck vom X-Anschluss in die Steuerkammern an den Enden des Hauptkolbens. Dieser Steuerdruck überwindet die Zentrierfedern und bewegt den Hauptkolben, um die entsprechenden Strömungswege zu verbinden.
Die zweite Stufe ist die Hauptspulenbewegung selbst. Wenn sich in der Steuerkammer ein Steuerdruck aufbaut, drückt dieser gegen den Spulenbereich und erzeugt so genügend Kraft, um die Spule gegen die Zentrierfedern und alle auf die Spule wirkenden Druckkräfte zu verschieben. Der Hauptkolben öffnet dann die Verbindungen zwischen den Anschlüssen – entweder P nach A mit B nach T oder P nach B mit A nach T, je nachdem, welchen Magneten Sie aktiviert haben.
Diese zweistufige Anordnung erfordert einen Steuerdruck zwischen 5 und 12 bar, um ordnungsgemäß zu funktionieren. Die Pilotversorgung erfolgt in der Regel über interne Kanäle vom Hauptsystemdruck. Für bestimmte Anwendungen können Sie jedoch auch eine externe Pilotversorgung spezifizieren. Die Schaltzeit beträgt etwa 100 Millisekunden, was langsamer ist als bei direkt wirkenden Ventilen, aber für die meisten Industriemaschinen akzeptabel, bei denen Zykluszeiten in Sekunden statt in Millisekunden gemessen werden.
Elektrische Anforderungen und Steuerungsmöglichkeiten
Standardkonfigurationen für Wegeventile 4WEH 16 J verwenden 24-V-Gleichstrom-Magnetventile, die im Bestellcode mit G24 gekennzeichnet sind. Durch die Magnetspulenkonstruktion mit nassen Stiften steht die Spule in direktem Kontakt mit der Hydraulikflüssigkeit, was die Kühlung erleichtert, erfordert jedoch, dass die Spule gegen die Flüssigkeit abgedichtet wird. Diese Magnetspulen verbrauchen im eingeschalteten Zustand typischerweise etwa 1,5 bis 2 Ampere, was eine bescheidene elektrische Belastung darstellt, die die meisten SPS- und Steuerungssysteme problemlos bewältigen können.
Das Ventil bietet optional die Möglichkeit einer manuellen Überbrückung, codiert als N9 in Position 11 des Bestellsystems. Mit diesem versteckten manuellen Stellantrieb können Techniker das Ventil bei der Inbetriebnahme, Fehlerbehebung oder in Notsituationen manuell bewegen. Während des normalen Betriebs werden Sie nicht versehentlich darauf stoßen, aber Sie können darauf zugreifen, wenn Sie es brauchen. Diese Funktion erweist sich als wertvoll, wenn Sie neue Systeme einrichten oder Probleme diagnostizieren, ohne die elektrischen Steuerungen auszuführen.
Die elektrischen Anschlüsse folgen in der K4-Konfiguration den Normen DIN EN 175301-803 und verwenden separate Anschlüsse für jeden Magneten. Diese Anordnung bietet Flexibilität bei der Verkabelung und vereinfacht die Fehlerbehebung, da Sie einzelne Magnetspulen trennen können, ohne andere zu beeinträchtigen. Für einige Anwendungen sind je nach Schaltschrankaufbau und Umweltschutzanforderungen möglicherweise alternative Steckertypen erforderlich.
Druckwerte und Leistungsgrenzen
Der maximale Betriebsdruck für die Anschlüsse P, A und B beträgt bei Bestellung der H-Version 350 bar. Standardversionen sind für einen Druck von 280 bar ausgelegt, was immer noch die meisten industriellen Anwendungen abdeckt. Der Tankanschluss (T) arbeitet normalerweise bei niedrigeren Drücken, oft nur wenige bar über dem Atmosphärendruck, es sei denn, Sie haben es mit Gegendruck durch lange Rücklaufleitungen oder erhöhte Tankstandorte zu tun.
Diese Druckwerte stellen Dauerbetriebsgrenzen dar, keine kurzzeitigen Spitzen. Beim Positionswechsel des Wegeventils 4WEH 16 J kann es zu Druckschwankungen kommen, die kurzzeitig die stationären Werte um 50 % oder mehr überschreiten. Zur ordnungsgemäßen Systemkonstruktion gehören Entlastungsventile, die 10–15 % über dem maximalen Betriebsdruck eingestellt sind, um diese Überspannungen abzufangen, bevor sie Komponenten beschädigen. Das Ventil selbst hält gelegentlichen Druckspitzen stand, die über die Nennwerte hinausgehen. Ein dauerhafter Betrieb oberhalb der Nennwerte verkürzt jedoch die Lebensdauer.
Die Durchflusskapazität interagiert mit dem Druck auf eine Art und Weise, die für reale Anwendungen von Bedeutung ist. Die Nennleistung von 300 l/min geht von bestimmten Druckabfallwerten über dem Ventil aus. Wenn Sie mit niedrigeren Durchflussraten arbeiten, verringert sich der Druckabfall. Drücken Sie auf den maximalen Durchfluss, und der Druckabfall steigt, was bedeutet, dass Ihre Pumpe einen höheren Druck erzeugen muss, um sowohl den Ventilwiderstand als auch die Last zu überwinden. Die Durchflusskurven der Hersteller zeigen diese Beziehungen, und Sie sollten sie bei der Dimensionierung von Pumpen und der Schätzung der Systemeffizienz berücksichtigen.
Überlegungen zur Montage und Installation
Das Wegeventil 4WEH 16 J entspricht den Normen ISO 4401-07-07-0-05, was die Kompatibilität mit CETOP 7-Montageflächen gewährleistet. Diese Standardisierung bedeutet, dass Sie möglicherweise Ventile anderer Hersteller ersetzen können, ohne den Montageverteiler neu zu konstruieren. Sie sollten jedoch sicherstellen, dass alle Spezifikationen übereinstimmen, bevor Sie einen Austausch versuchen. Das Befestigungsschraubenmuster, die Anschlusspositionen und die Gesamtabmessungen des Gehäuses entsprechen Industriestandards, die seit Jahrzehnten gelten.
Bei der Installation müssen mehrere Faktoren beachtet werden, die über das bloße Anschrauben des Ventils an einen Verteiler hinausgehen. Die Pilotversorgungskonfiguration, angegeben durch Position 12 im Bestellcode, bestimmt, wie Pilot- und Leckageöl durch das System fließen. Die Standardkonfiguration verwendet eine externe Pilotversorgung und einen externen Abfluss, wodurch die internen Durchgänge des Ventils vom Gegendruck in der Tankleitung isoliert werden. Diese Konfiguration eignet sich am besten für Anwendungen, bei denen in der Tankleitung möglicherweise ein erhöhter Druck durch andere Komponenten auftritt.
Zu den alternativen Konfigurationen gehören die interne Pilotversorgung mit externer Entleerung (Code E) oder die vollständig interne Versorgung und Entleerung (Code ET). Die vollständig interne Option vereinfacht die Installation, macht das Ventil jedoch empfindlich gegenüber Gegendruck in der Tankleitung. Wenn der Druck in der Tankleitung einige Bar übersteigt, kann dies den Pilotbetrieb beeinträchtigen und zu trägen oder unvollständigen Schaltvorgängen führen. Die meisten Ingenieure bevorzugen Konfigurationen mit externem Abfluss (Y-Anschluss) für kritische Anwendungen, bei denen Zuverlässigkeit wichtiger ist als eine vereinfachte Installation.
Temperatur- und Flüssigkeitskompatibilität
Der Betriebstemperaturbereich reicht von -20 °C bis +80 °C für Standard-Dichtungsmaterialien. Dieses Sortiment deckt die meisten industriellen Umgebungen ab, obwohl extrem kalte Installationen möglicherweise Heizsysteme oder andere Dichtungsmaterialien erfordern. Die Obergrenze von 80 °C stellt die Dauerbetriebstemperatur dar. Kurzzeitige Temperaturschwankungen auf 90 °C oder etwas höher beschädigen das Ventil nicht sofort, anhaltend hohe Temperaturen beschleunigen jedoch den Verschleiß der Dichtung und erhöhen die interne Leckage.
Das Wegeventil 4WEH 16 J wird standardmäßig mit NBR-Dichtungen (Nitrilkautschuk) geliefert, geeignet für Hydrauliköle auf Mineralölbasis wie HL- und HLP-Qualitäten. Wenn es sich bei Ihrer Anwendung um feuerbeständige Flüssigkeiten, synthetische Ester oder den Betrieb bei höheren Temperaturen handelt, sollten Sie FKM-Dichtungen (Fluorelastomer) mit dem V-Code in Position 14 spezifizieren. FKM verträgt Temperaturen bis zu 120 °C und widersteht einem breiteren Spektrum an Chemikalien, obwohl es teurer ist und möglicherweise andere Druckverformungseigenschaften aufweist.
Die Sauberkeit der Flüssigkeit wirkt sich direkt auf die Lebensdauer des Ventils aus. Aufgrund der engen Abstände zwischen Spule und Bohrung (typischerweise 5–15 Mikrometer) können Schmutzpartikel zum Anhaften, übermäßigem Verschleiß oder fehlerhaftem Betrieb führen. Ziel ist ein Reinheitsgrad von ISO 4406 16/13 oder besser, der eine Filterung im 10-Mikrometer-Bereich mit Beta-Verhältnissen von 75 oder höher erfordert. Eine regelmäßige Ölanalyse hilft Ihnen, Verschmutzungsprobleme zu erkennen, bevor sie zu Ausfällen führen.
Spulenzentrierungsmethoden verstehen
Standardkonfigurationen für Wegeventile 4WEH 16 J verwenden eine Federzentrierung, was bedeutet, dass mechanische Federn den Schieber in die neutrale Position zurückdrücken, wenn Sie beide Magnetspulen stromlos machen. Dieser Ansatz ermöglicht eine zuverlässige Zentrierung und positive Positionierung, ohne dass eine kontinuierliche Stromversorgung erforderlich ist. Die Federn erzeugen genügend Kraft, um Reibung und Restdruckungleichgewichte zu überwinden und sicherzustellen, dass die Spule die Mittelposition erreicht, auch wenn das System nicht perfekt symmetrisch ist.
Bei der hydraulischen Zentrierung, angezeigt durch H-Code in Position 05, wird der Steuerdruck anstelle von Federn verwendet, um die Spule zentriert zu halten. Diese Option eignet sich für Anwendungen mit hohen Trägheitslasten, bei denen die Federzentrierung dazu führen kann, dass die Spule unter vorübergehenden Kräften leicht driftet. Die hydraulische Zentrierung sorgt für eine steifere Positionierung und eine bessere Widerstandsfähigkeit gegenüber Stoßbelastungen, erfordert jedoch, dass ein Steuerdruck vorhanden ist, damit die Zentrierung funktioniert. Wenn Sie bei hydraulischer Zentrierung den Steuerdruck verlieren, kehrt der Steuerkolben möglicherweise nicht zuverlässig in die Mitte zurück.
Die Wahl zwischen Feder- und hydraulischer Zentrierung erfordert Kompromisse. Die Federzentrierung bietet Einfachheit und funktioniert auch während Systemabschaltsequenzen. Die hydraulische Zentrierung sorgt für eine bessere Positionsstabilität bei dynamischen Belastungen, erhöht jedoch die Abhängigkeit von der Verfügbarkeit des Steuerdrucks. Bei den meisten industriellen Anwendungen wird eine Federzentrierung verwendet, es sei denn, bestimmte Lasteigenschaften erfordern die erhöhte Stabilität der hydraulischen Zentrierung.
Umgang mit Schaltdynamik und Druckspitzen
Die Schaltzeit von 100 Millisekunden des Wegeventils 4WEH 16 J spiegelt den zweistufigen Vorsteuerbetrieb wider. Diese Verzögerung umfasst die Zeit, die das Pilotventil zum Schalten benötigt, der Pilotdruck in der Steuerkammer aufgebaut wird und der Hauptkolben in seine neue Position bewegt wird. Während 100 Millisekunden für den Menschen schnell klingen, bedeuten sie für einen Motor mit 1.800 U/min mehrere hundert Umdrehungen oder für einen mit hoher Geschwindigkeit arbeitenden Zylinder eine beträchtliche Bewegung.
Während dieses Schaltintervalls kann der Druck ansteigen, da sich die Strömungspfade schließen, bevor sich neue Pfade vollständig öffnen. Der Schweregrad hängt von der Systemdynamik ab, einschließlich der Pumpendurchflussrate, der Speicherkapazität und der Lastträgheit. Ingenieure verwenden verschiedene Techniken, um diese Transienten zu bewältigen. Drosseleinsätze mit Codes wie B12 (1,2-mm-Öffnung) schränken den Durchfluss während des Schaltens ein, verlangsamen den Übergang und reduzieren Druckspitzen. Externe Schockventile, die knapp über dem normalen Betriebsdruck eingestellt sind, können kurzzeitig aufspringen, um Transienten zu absorbieren.
Ein anderer Ansatz besteht darin, die Eigenschaften des Pilotventils mithilfe der S- oder S2-Codes in Position 13 des Bestellsystems anzupassen. Diese Modifikationen ändern die Geometrie des Pilotventils, um zu ändern, wie schnell sich der Pilotdruck aufbaut, was sich auf die Schaltgeschwindigkeit des Hauptkolbens auswirkt. Langsameres Schalten reduziert Druckspitzen, erhöht jedoch die Zykluszeit. Um das richtige Gleichgewicht zu finden, müssen Tests mit Ihrer spezifischen Anwendung durchgeführt werden. Viele Ingenieure beginnen mit Standardkonfigurationen, bevor sie Änderungen hinzufügen, wenn sich Transienten als problematisch erweisen.
Vergleich mit alternativen Ventiltypen
Das Wegeventil 4WEH 16 J konkurriert mit verschiedenen Alternativen auf dem Industrieventilmarkt. Eaton Vickers bietet die DG5V-8-H-Serie an, die die CETOP 7-Montage (in der Vickers-Nomenklatur Größe 8 genannt) verwendet und ähnliche Druckstufen verarbeitet. Auch die D41VW-Serie von Parker und die D66x-Ventile von Moog zielen auf denselben Anwendungsbereich ab. Jeder Hersteller bietet leicht unterschiedliche Funktionen und Leistungsmerkmale.
Die Durchflusswerte variieren je nach Hersteller, teilweise aufgrund unterschiedlicher Bewertungsstandards. Einige Hersteller geben den maximalen Durchfluss bei geringeren Druckverlusten an, wodurch ihre Spezifikationen beeindruckender aussehen, aber nicht die tatsächliche Leistung widerspiegeln. Beim Vergleich von Ventilen müssen Sie die tatsächlichen Durchflusskurven bei Ihrem Betriebsdruck untersuchen, anstatt sich ausschließlich auf die maximalen Durchflusszahlen zu verlassen. Die 300 l/min-Leistung des 4WEH 16 J ist konservativ und in typischen Anwendungen erreichbar.
Lieferzeiten sind eine praktische Überlegung. Für den 4WEH 16 J kann es bei einigen Konfigurationen zu Vorlaufzeiten von bis zu 21 Wochen kommen, was eine vorausschauende Planung und möglicherweise die Bevorratung kritischer Ersatzteile erfordert. Alternative Lieferanten bieten möglicherweise kürzere Vorlaufzeiten und die Qualifizierung von Backup-Quellen ist für produktionskritische Anwendungen sinnvoll. Stellen Sie einfach sicher, dass Ersatzventile allen Spezifikationen entsprechen, einschließlich Montageabmessungen, Durchflusskapazität, Druckstufen und Ansprecheigenschaften.
Wartungsbedarf und Lebensdauer
Eine ordnungsgemäße Wartung verlängert die Lebensdauer des Wegeventils 4WEH 16 J erheblich. Regelmäßige Ölwechsel und Filterwechsel verhindern, dass sich Verunreinigungen in den engen Abständen zwischen Spule und Bohrung ansammeln. Die meisten Hydrauliksysteme profitieren von einem Ölwechsel alle 2.000 bis 4.000 Betriebsstunden, wobei die Betriebsbedingungen und die Ergebnisse der Ölanalyse den tatsächlichen Zeitplan bestimmen sollten.
Der Dichtungsverschleiß ist der wichtigste lebensdauerbegrenzende Faktor für Hydraulikventile. Wenn sich die Dichtungen verschlechtern, nimmt die interne Leckage zu, was zu einem trägen Betrieb, verringerter Effizienz und schließlich zu einem völligen Ausfall des Schaltvorgangs führt. NBR-Dichtungen halten in der Regel 10.000 bis 20.000 Stunden in sauberem Öl und gemäßigten Temperaturen. FKM-Dichtungen halten möglicherweise länger, insbesondere bei erhöhten Temperaturen, bei denen sich NBR schnell zersetzen würde. Wenn Sie auf zunehmende Schichtzeiten oder Zylinderdrift achten, deutet dies auf Dichtungsverschleiß hin und weist auf anstehenden Wartungsbedarf hin.
Es sind Dichtungssätze erhältlich (Teilenummer R900306345 für einige Konfigurationen), die alle Verschleißkomponenten enthalten. Der Wiederaufbau eines Ventils erfordert saubere Arbeitsbedingungen, geeignete Werkzeuge und Aufmerksamkeit auf Sauberkeit. Viele Betriebe ziehen es vor, überholte Ersatzventile während der Produktionszeiten auszutauschen und ausgefallene Ventile während geplanter Wartungsperioden zu überholen. Dieser Ansatz minimiert Ausfallzeiten und stellt sicher, dass sich die Techniker die Zeit nehmen können, die sie für eine ordnungsgemäße Reinigung und Inspektion benötigen.
Beheben häufiger Probleme
Wenn das Wegeventil 4WEH 16 J nicht oder nur unvollständig schaltet, kann das mehrere Ursachen haben. Beginnen Sie mit der elektrischen Seite, indem Sie überprüfen, ob die Magnetspulen die richtige Spannung und den richtigen Strom erhalten. Ein Multimeter kann die Spannung am Stecker überprüfen und die Strommessung stellt sicher, dass die Spule nicht offen oder kurzgeschlossen ist. Mit der Handhilfsbetätigung (N9) können Sie testen, ob sich das Ventil mechanisch bewegen lässt, auch wenn die elektrische Steuerung nicht funktioniert.
Unzureichender Steuerdruck führt zu trägem oder unvollständigem Schalten. Messen Sie den Druck am X-Anschluss, um sicherzustellen, dass er im Bereich von 5–12 bar liegt. Ein niedriger Steuerdruck kann auf einen verstopften Steuerfilter, Einschränkungen in den Steuerversorgungsleitungen oder Probleme mit dem Steuerventil selbst zurückzuführen sein. Ein hoher Gegendruck in der Tankleitung (bei internen Ablasskonfigurationen) kann auch den effektiven Pilotdruck reduzieren, indem er dem Pilotsignal entgegenwirkt.
Verunreinigungsbedingte Verklebungen äußern sich in der Regel als intermittierende Probleme oder als Ventile, die sich in die eine, aber nicht in die andere Richtung verschieben. Wenn Sie eine Kontamination vermuten, überprüfen Sie die Sauberkeit des Öls und untersuchen Sie die Filter auf ungewöhnliche Ablagerungen. Manchmal können Sie ein festsitzendes Ventil lösen, indem Sie die Magnetspulen wiederholt aktivieren und dabei vorsichtig mit einem weichen Hammer auf das Ventilgehäuse klopfen. Dies bringt jedoch nur vorübergehende Linderung. Für eine dauerhafte Reparatur ist eine ordnungsgemäße Reinigung oder ein Austausch erforderlich.
Kostenüberlegungen und Beschaffungsstrategie
Die Marktpreise für das Wegeventil 4WEH 16 J liegen je nach Konfiguration, Menge und Lieferant typischerweise zwischen 1.300 und 2.000 US-Dollar. Sonderanfertigungen wie spezielle Dichtungen, hydraulische Zentrierung oder veränderte Ansprecheigenschaften treiben die Preise in die obere Preisklasse. Beim Kauf großer Mengen erhalten Sie häufig Rabatte, und der Aufbau einer Beziehung zu einem Händler kann sowohl die Preisgestaltung als auch die Lieferzeiten verbessern.
Aufgrund der längeren Vorlaufzeiten für einige Konfigurationen müssen Sie die Beschaffung sorgfältig planen. Bei produktionskritischen Anwendungen ist es trotz der Investitionskosten sinnvoll, ein Ersatzventil auf Lager zu haben. Berechnen Sie die Kosten einer Ausfallzeit für Ihren Betrieb – wenn eine einzige Stunde Produktionsausfall die Kosten für ein Ersatzventil übersteigt, wird der Geschäftsvorteil für die Lagerhaltung klar. Einige Betriebe verfügen über einen Pool überholter Ventile, die sie im Rahmen der Wartung als vorbeugenden Austausch wechseln.
Die Zahlungsoptionen variieren je nach Anbieter und Region. Einige Händler in Märkten wie Indien bieten EMI-Pläne (gleiche monatliche Ratenzahlung) an, die die Kosten über einen längeren Zeitraum verteilen, was beim Cashflow-Management hilfreich sein kann. Die Standardlaufzeiten können 30 Tage netto oder 60 Tage netto sein. Bei Großaufträgen oder laufenden Geschäftsbeziehungen ist die Aushandlung günstiger Zahlungsbedingungen als Teil des Gesamtwertpakets sinnvoll.
Best Practices für die Systemintegration
Die Integration des Wegeventils 4WEH 16 J in ein Hydrauliksystem erfordert die Beachtung mehrerer Faktoren, die über das Ventil selbst hinausgehen. Das Closed-Center-Design funktioniert am besten mit Verstellpumpen, die den Durchfluss als Reaktion auf den Systemdruck reduzieren können. Konstantpumpen erfordern einen kontinuierlichen Durchfluss durch ein Überdruckventil im Leerlauf, was Energie verschwendet und Wärme erzeugt. Wenn Sie mit einer festen Pumpe nicht weiterkommen, überlegen Sie, ob eine Ventilkonstruktion mit offener Mitte möglicherweise besser geeignet ist.
Das Verteilerdesign wirkt sich auf Leistung und Wartungsfreundlichkeit aus. Der direkte Anschluss des Ventils an einen Verteiler vereinfacht die Installation, macht den Austausch des Ventils jedoch aufwändiger, da Sie den Verteiler entleeren und mehrere Verbindungen trennen müssen. Einige Konstruktionen verwenden Sandwichplatten oder Unterplatten, mit denen Sie das Ventil entfernen und gleichzeitig andere hydraulische Verbindungen beibehalten können. Der Kompromiss besteht aus zusätzlichen Kosten und einem etwas größeren Installationsvolumen.
Der Stromkreisschutz erfordert sorgfältige Überlegungen. Ein direkt wirkendes Entlastungsventil parallel zum Wegeventil 4WEH 16 J kann Druckschwankungen schneller abfangen als die Entlastung des Hauptsystems. Stellen Sie dieses Schockventil auf etwa 30–50 bar über dem normalen Betriebsdruck ein, damit es den regulären Betrieb nicht beeinträchtigt, sich aber bei Transienten schnell öffnet. Die Durchflusskapazität muss nur kurze Spitzen bewältigen, sodass ein relativ kleines Ventil gut funktioniert.
Anwendungsbeispiele und Use Cases
Eine häufige Anwendung für den 4WEH 16 J sind Spritzgießmaschinen. Diese Maschinen erfordern eine zuverlässige Steuerung großer Hydraulikzylinder, die für Schließkraft und Einspritzdruck sorgen. Das Closed-Center-Design passt gut zu den variablen Pumpensystemen, die typischerweise in modernen Formmaschinen verwendet werden. Die in Sekunden gemessenen Zykluszeiten berücksichtigen die Schaltgeschwindigkeit des Ventils von 100 Millisekunden ohne Einbußen.
Metallumformpressen verwenden Wegeventile, um Stößel zu positionieren und Umformvorgänge zu steuern. Bei Pressanwendungen sind oft hohe Kräfte bei relativ langsamen Geschwindigkeiten erforderlich, was einen hohen Druck, aber moderate Durchflussraten bedeutet. Die 350-bar-Druckstufe der H-Version 4WEH 16 J bewältigt diese Belastungen komfortabel. Die robuste Konstruktion hält den in Pressenumgebungen üblichen Stoßbelastungen und Vibrationen stand.
Baumaschinen wie Bagger und Lader können diese Ventile in bestimmten Anwendungen verwenden, mobile Geräte verwenden jedoch häufiger Lasterkennungssysteme mit unterschiedlichen Ventilkonfigurationen. Stationäre Baumaschinen wie Betonpumpen oder Materialumschlaggeräte können von den Fähigkeiten des 4WEH 16 J profitieren. Die wichtigste Überlegung besteht darin, die Eigenschaften des Ventils an die Zykluszeit, das Lastprofil und die Umgebungsbedingungen der Anwendung anzupassen.
Die endgültige Entscheidung treffen
Bei der Auswahl des Wegeventils 4WEH 16 J ist zu prüfen, ob dessen Eigenschaften zu Ihren Anwendungsanforderungen passen. Das geschlossene Design, der Pilotbetrieb und die CETOP 7-Montage machen es für bestimmte Systemtypen geeignet. Wenn Sie mit Verstellpumpen arbeiten, eine hohe Druckkapazität benötigen und die Reaktionszeit berücksichtigen können, sollte dieses Ventil ernsthaft in Betracht gezogen werden.
Das Bestellcodesystem erfordert sorgfältige Aufmerksamkeit, um die richtige Konfiguration auszuwählen. Position 01 bestimmt die Druckstufe (H für 350 bar), Position 10 legt die Spannung fest (G24 für 24 VDC) und Position 12 steuert die Konfiguration der Pilotversorgung. Wenn Sie sich die Zeit nehmen, diese Codes zu verstehen, und sich an den technischen Support wenden, vermeiden Sie Bestellfehler, die zu Verzögerungen und potenziellen Kompatibilitätsproblemen führen.
Berücksichtigen Sie die Gesamtbetriebskosten, nicht nur den anfänglichen Kaufpreis. Berücksichtigen Sie Energieeffizienzgewinne durch das Closed-Center-Design, Wartungsanforderungen, erwartete Lebensdauer und Ersatzteilverfügbarkeit. Ein Ventil, das anfangs teurer ist, aber eine höhere Zuverlässigkeit und einen geringeren Energieverbrauch bietet, erweist sich im Laufe seiner Lebensdauer oft als kostengünstiger. Der 4WEH 16 J hat sich in industriellen Anwendungen bewährt, was das Risiko unerwarteter Probleme verringert und Vertrauen in die langfristige Leistung schafft.
