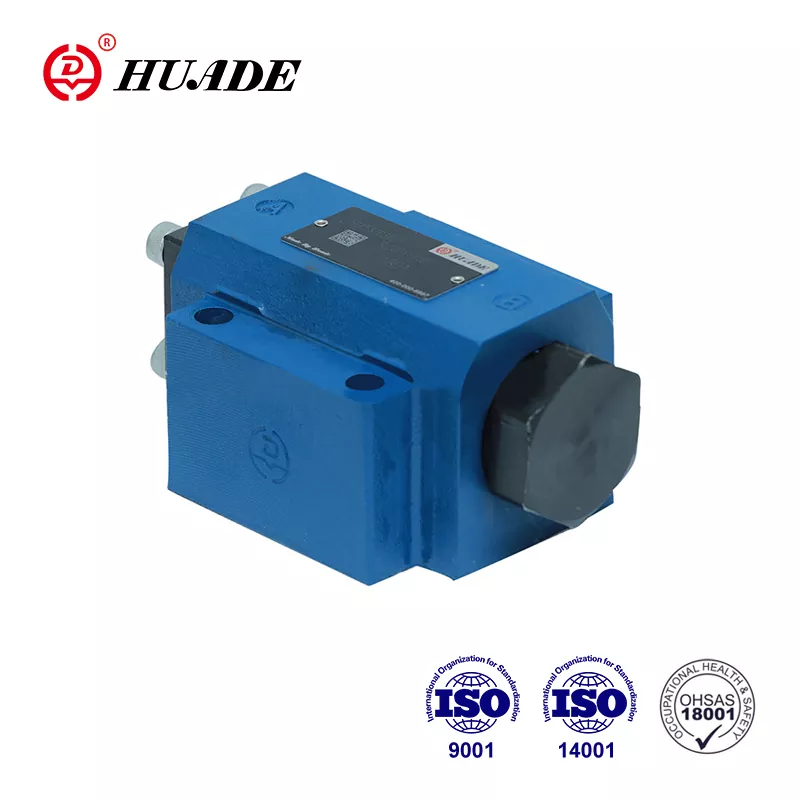

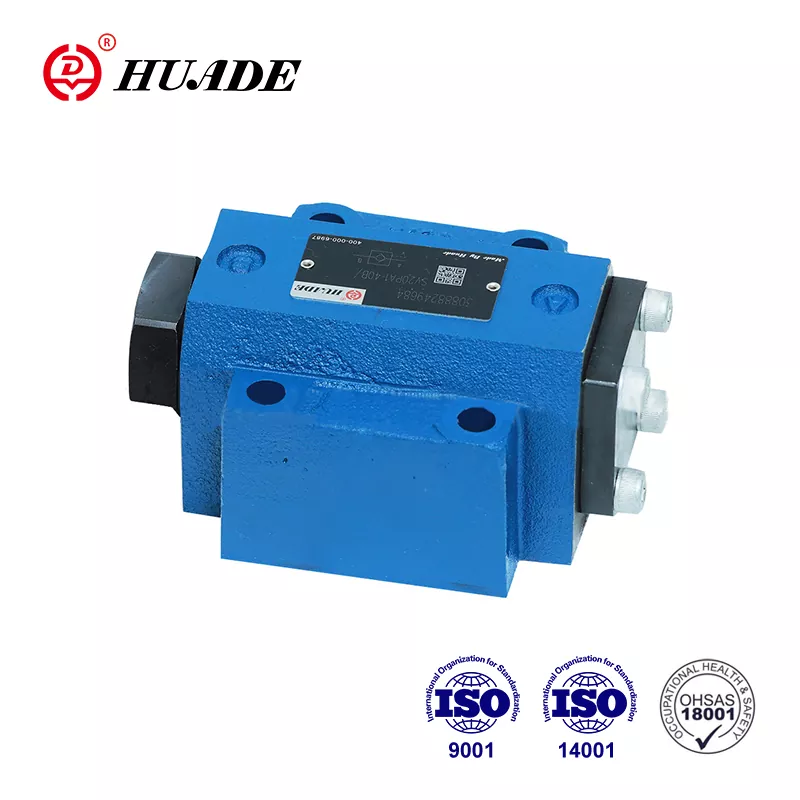

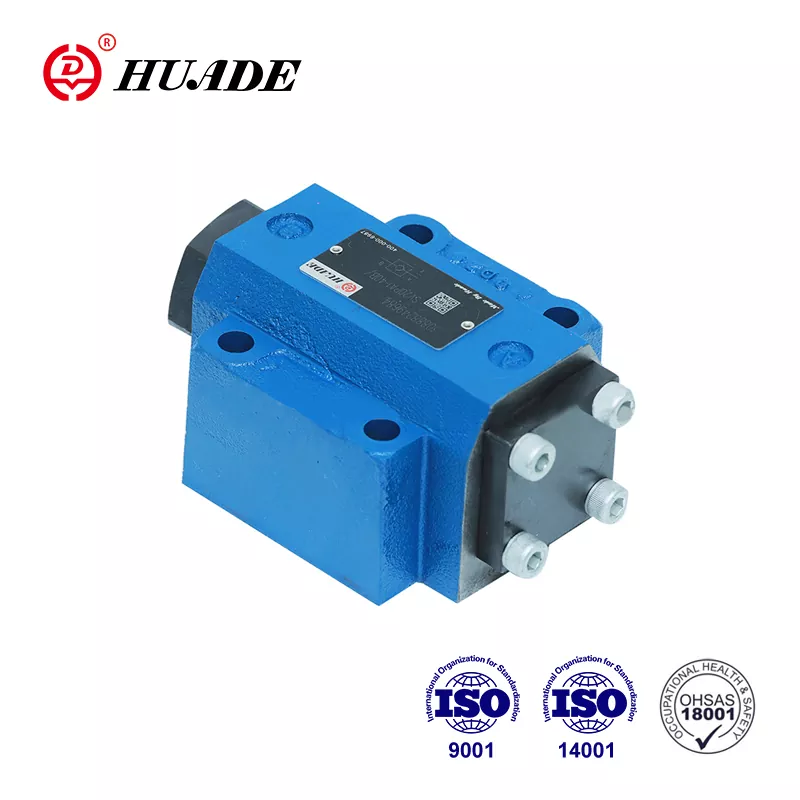

Nach der Gründung von Huade arbeitete es zweimal mit Rexroth zusammen. Huade® Check Ventil SV sind erschwingliche Ersatzstoffe für Rexroths gleiche Produktreihe. Es ist wettbewerbsfähig mit bekannten Produkten mit guter Qualität und niedrigerem Preis. Die Fabrik hat ISO9001, ISO14001 und OH SAS18001 bestanden. Es ist eine bekannte nationale Marke in China. Innerhalb der Garantiezeit ist es frei zu reparieren. Alle Scheckventile werden strengen Tests unterzogen, bevor sie die Fabrik verlassen, um eine überlegene und stabile Leistung zu gewährleisten. Huade® Hydraulikventile sind aufgrund der überlegenen Leistung in der Militärindustrie und in anderen Bereichen häufig eingesetzt.
|
Technische Daten |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Gewicht |
Subplate -Montage (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
Gewindeverbindung (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Installationsposition (MPA) |
Optional |
|||||
|
Fließrichtung (MPA) |
Von a bis b frei, von b bis a bis zur Öffnung |
|||||
|
Betriebsdruck, max. (MPA) |
0,5 ~ 315 |
|||||
|
Kontrolldruck, max (MPA) |
0,5 ~ 315 |
|||||
|
Steuervolumen -port x (CM3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrollbereiche -Bereich A1 (CM3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-Area A2 (CM3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-Area A3 (CM3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-Area A4 (CM3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Druckflüssigkeit |
Mineralöle (für NBR -Dichtung) oder Phosphatester (für FPM -Dichtung) |
|||||
|
Druckflüssigkeitstemperaturbereich （℃） |
-30 ～+80 |
|||||
|
Viskositätsbereich (mm2/s) |
2,8 bis 500 |
|||||
Merkmale:
▶ Überprüfen Sie das Ventil, das durch Flüssigkeit gesteuert wird
▶ Für die Subplate -Montage, Montagemuster bis DIN 24 340

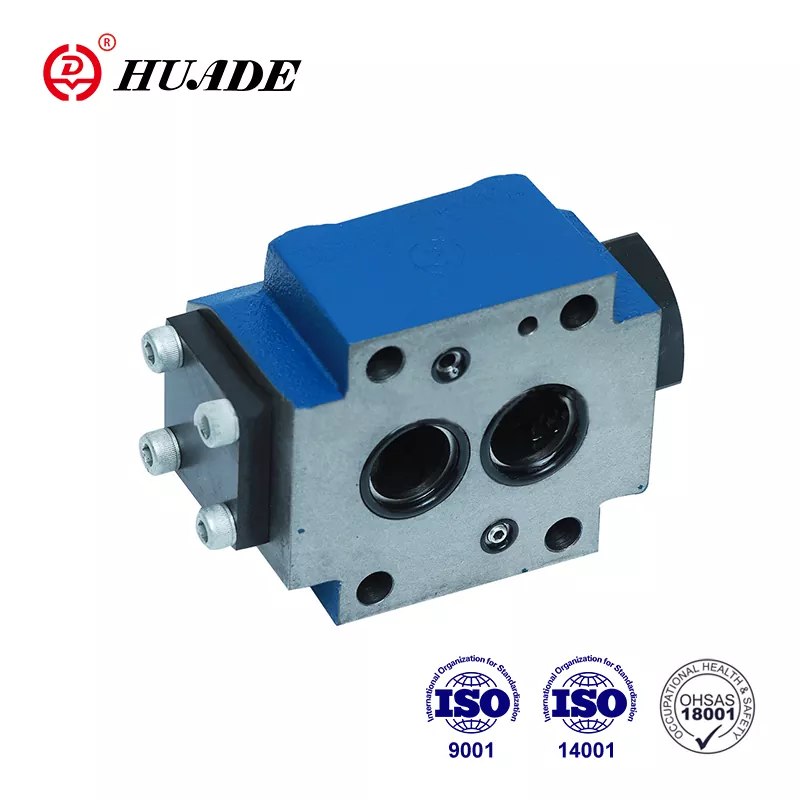

▶ Subplatte oder Schraubengewindeverbindung
▶ mit oder ohne Leckageanschluss
▶ mit oder ohne Voreröffnung
▶ Typ mit voreröffneter, gedämpfter Dekompression
▶ 4 Öffnungsdruck
▶ Portierung von Pattem auf DIN 24 340 FOM A, 1SO 4401 und CETOP-RP 121H
Anwendung:
Pilot betriebene Scheckventile SV werden zur Isolierung von Betriebskreisläufen unter Druck verwendet, da sich vor der Absenkung einer Last beim Auftreten einer Linienbreite oder gegen kriechende Bewegungen hydraulisch eingesperrter Aktuatoren eine Lastbrüche abgeben.
Überprüfung der Ventile SV sind hydraulische Pilot -Operated Check Ventile im Deppet -Typ, das möglicherweise geöffnet werden kann, um in beiden Richtungen niedrig zu sein.
Grundsätzlich bestehen diese Ventile aus Gehäuse (1), Pubpet (2), Kompressionsfeder (3), Kontrollspulen (4) sowie einer Voreröffnung als optional als Kugelpapetventil (5).
Das Ventil ermöglicht den freien Fluss von A nach B, in der Counter -Richtung wird der Popet (2) durch den Systemdruck zusätzlich zur Federkraft auf seinem Sitz gehalten.
Durch die Druckverbindung am Kontrollport x wird der Steuerkolben (4) nach rechts bewegt. Dies drückt den Pubpet (2) aus dem Sitz. Jetzt kann das Ventil auch einen Fluss von B nach A haben.
Um die ordnungsgemäße Öffnung des Ventils über den Kontrollkolben (4) zu gewährleisten, ist ein bestimmter minimaler Kontrolldruck erforderlich.
Dieses Ventil hat eine zusätzliche Voreröffnung. Durch Druckverbindung am Kontrollport x wird der Steuerkolben (4) nach rechts gedrückt.
Dies drückt zuerst den Ball (5) und dann den Pubpet (2) aus dem Sitz. Jetzt kann das Ventil aufgrund der Voreröffnung auch eine Strömung von B nach A haben. Es gibt eine gedämpfte Dekompression der Flüssigkeit unter Druck. Durch diese möglichen Druckschocks werden vermieden
Ausschnittsansicht des Scheckventilentyps SV. .Pa
(ohne Leckageanschluss mit Voreröffnung)
