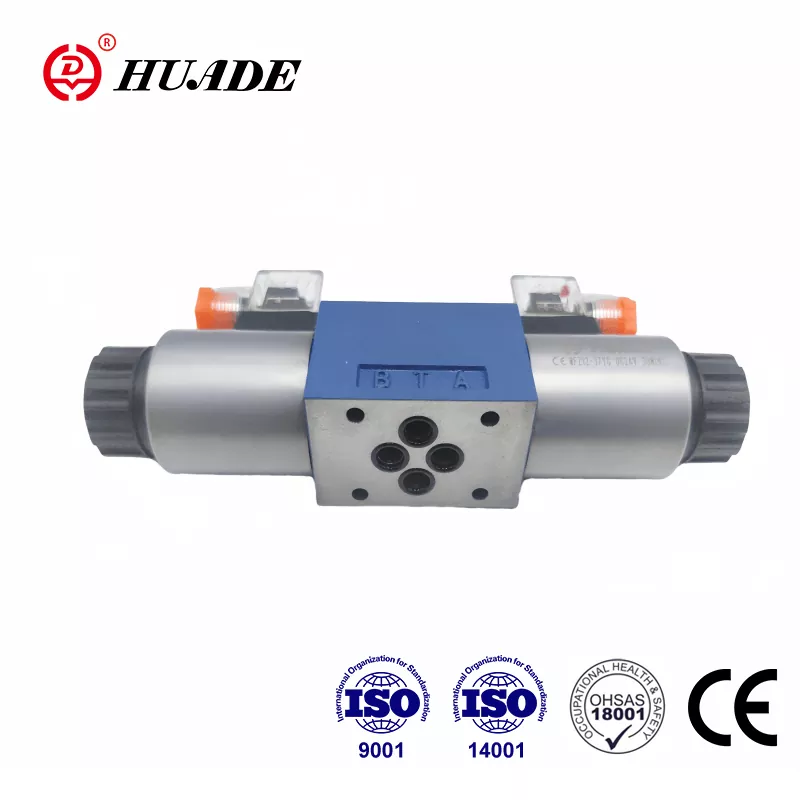

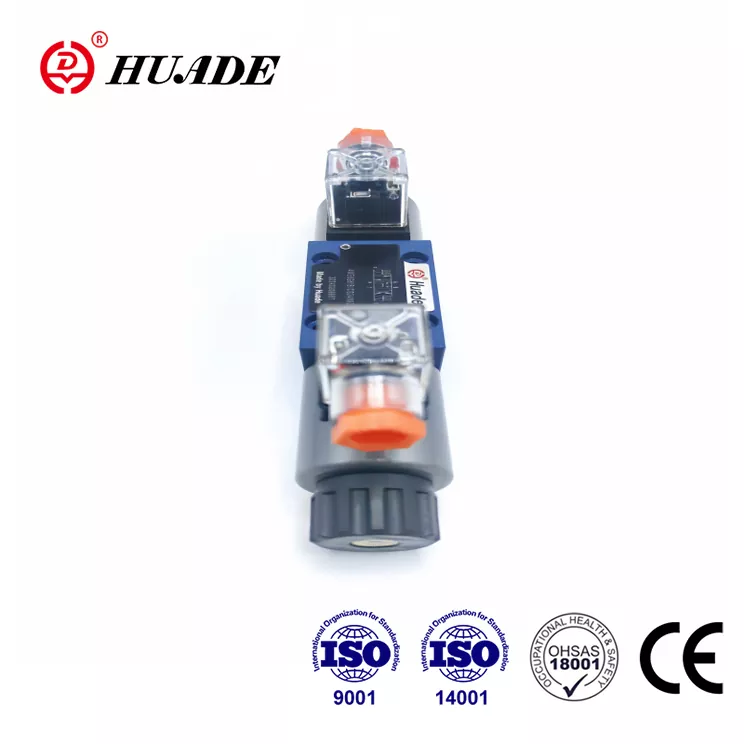

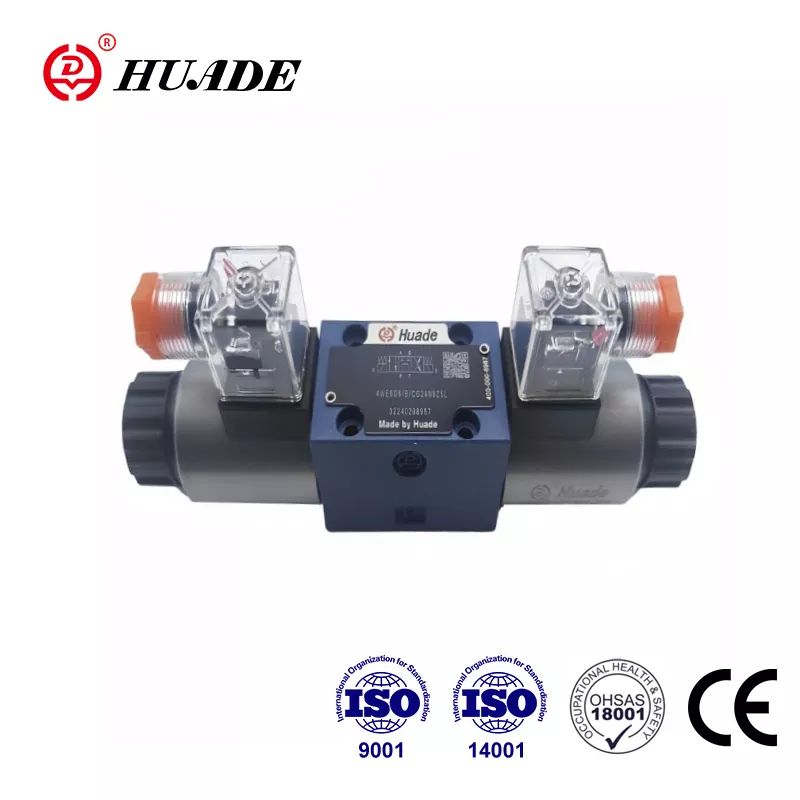

Die 4WE6 -Serie von Huade Hydraulics verwendet die gleichen Produktionsstandards wie Rexroth, die das Rexroth -Richtungsventil 4WE6 -Serie ersetzen kann. Die 4WE6-Serie von Huade ist ein Magnet-betriebenes Richtungsventil mit 4-Wege/3-Positionen, das als direkter Ersatz für die äquivalente Serie von Rexroth entwickelt wurde. Mit identischen Portierungsabmessungen und Leistungsparametern sorgt das Richtventil 4WE6 eine nahtlose Integration in vorhandene Hydrauliksysteme und bietet gleichzeitig 20-30% Kosteneinsparungen.
| Hydraulik | |||
| MAX.OPPERATIONSPRÜFUNGEN A, B, P (MPA) | bis zu 35,0 | ||
| Port T (㎫) | 21 (-); 16 (～) | ||
| Bei den Symbolen A und B muss Port T als Abflussanschluss verwendet werden, wenn der Betriebsdruck über dem zulässigen Tankdruck liegt. | |||
| Max.flow (l/min) | 80 (-); 60 (～) | ||
| Druckflüssigkeit | Mineralöle oder Phosphatester | ||
| Viskositätsbereich (mm2/s) | 2,8 ~ 500 | ||
| Druckflüssigkeitstemperaturbereich （℃） | -30 ～+80 | ||
| Grad der Kontamination | Maximal zulässiger Kontaminationsgrad der Hydraulikflüssigkeit gegenüber NAS 1638 Class9. Wir empfehlen daher einen Filter mit einer minimalen Retentionsrate von β10 ≥ 75 | ||
| Elektrisch | |||
| Spannungstyp | DC | AC 50/60Hz | |
| Verfügbare Spannungen (v) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60 Hz | ||
| Stromverbrauch (W) | 30 | ||
| Haltekraft (VA) | - | 50 | |
| Schaltleistung (VA) | - | 220 | |
| Pflicht | kontinuierlich | ||
| Zeitschaltung auf IS0 6403 | Auf (ms) | 25 bis 45 | 10 bis 20 |
| Aus (MS) | 10 bis 25 | 15 bis 40 | |
| Schutz für Din | IP 65 | ||
| Schaltfrequenz (Zyklen/H) | bis zu 15000 | bis zu 7200 | |
▶Typ:Magnet-Richtungsventil vom Typ Spule
▶Positionen/Ports:4-Wege, 3-Position
▶Druckbewertung:Bis zu 315 Bar
▶Durchflusskapazität: bis zu 80 l/min
▶Spannungsoptionen:24 V DC / 110 V AC / 220 V AC
▶Hafengröße:Ng6
▶Versiegelungsmaterialien:NBR/FKM
Vorteile gegen Rexroth
✔Huades Richtventile 4WE6 kann mit derselben Serie, die von Rexroth angeboten wird, vollständig austauschbar, wie z.
✔ Huades Richtventile 4WE6 sind im Hinblick auf die lokalisierte Produktion kostengünstiger, um die Vorlaufzeit und die Preisgestaltung zu verringern.
✔ Huade verfügt über ein strenger QC -Inspektionssystem, das alle Produkte zu 100% auf Leckage, Druckstabilität und Zykluslebensdauer getestet werden.
Typische Anwendungen
Huades diectional Control Vaves 4WE6 wird in mobilen Hydraulik, Industriemaschinen und erneuerbaren Energiesystemen ect wilde eingesetzt.

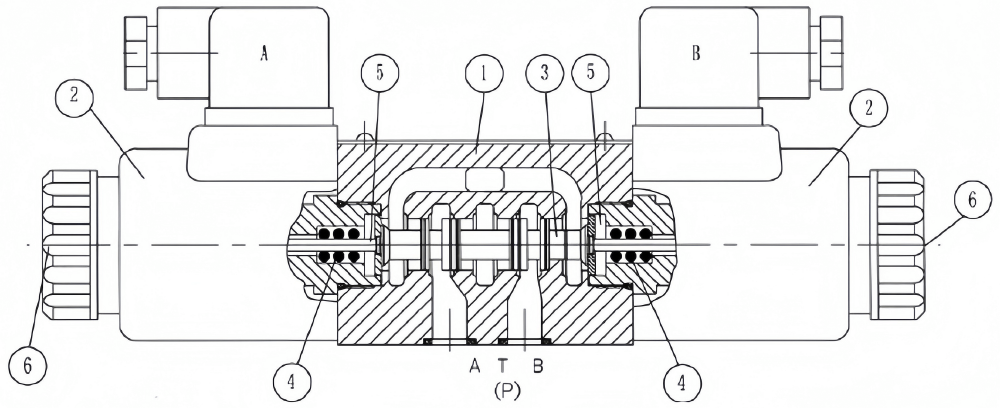

Strukturdiagramm von 4we6 61b

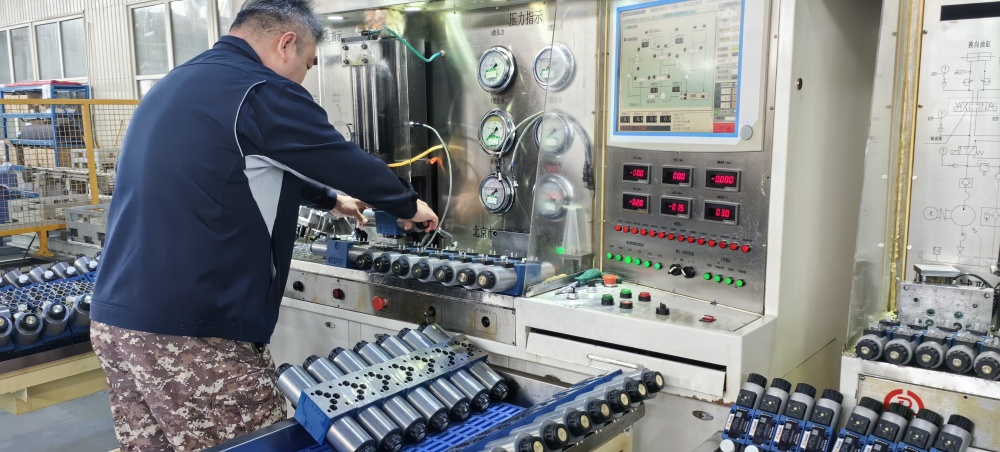

Stresstest

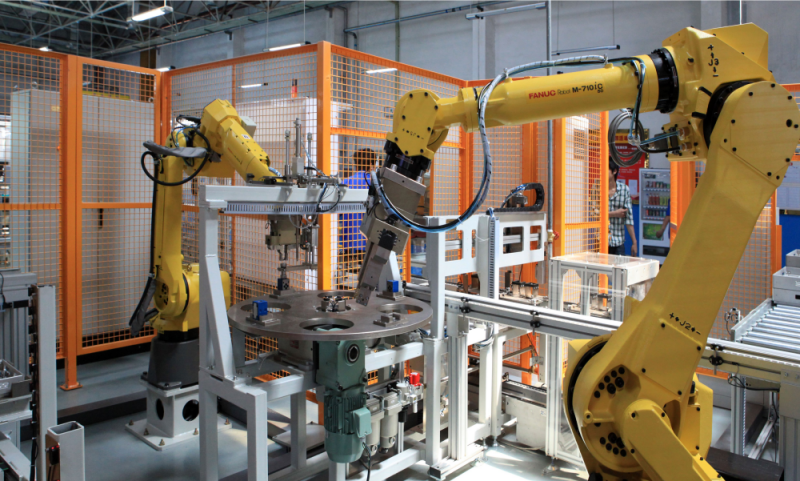

Automatischer Manipulator
