Wenn Sie mit hydraulischen Systemen arbeiten, haben Sie wahrscheinlich schon vom Wegeventil 4WE 6 J von Rexroth gehört. Dieses Ventil ist eine der zuverlässigsten Komponenten in der Industriehydraulik. Wenn Sie wissen, wie es funktioniert, können Sie bessere Entscheidungen für Ihre Ausrüstung treffen.
Der 4WE 6 J wird von Bosch Rexroth hergestellt, einem Unternehmen, das für hochwertige Hydraulikteile bekannt ist. Dieses spezielle Ventil steuert die Richtung des Flüssigkeitsflusses in hydraulischen Systemen. Stellen Sie sich das wie einen Verkehrsleiter vor, der Hydrauliköl dorthin leitet, wo es hin muss, damit die Maschinen ordnungsgemäß funktionieren.
Was den 4WE 6 J besonders macht
Das Wegeventil 4WE 6 J für Rexroth zeichnet sich durch sein Design aus. Es handelt sich um ein magnetbetriebenes Ventil, das heißt, es verwendet Elektromagnete, um die Position zu wechseln. Wenn Sie ein elektrisches Signal an das Ventil senden, bewegt es interne Teile, die die Fließrichtung des Öls verändern.
Dieses Ventil hat eine 4/3-Konfiguration. Die „4“ bedeutet, dass es vier Anschlüsse hat, an denen Hydraulikleitungen angeschlossen sind. Die „3“ bedeutet, dass es drei Positionen hat, an die es sich bewegen kann. In der Mittelstellung sind alle Anschlüsse geschlossen. Dies ist aus Sicherheitsgründen wichtig, denn wenn dem Ventil nicht gesagt wird, was es tun soll, blockiert es den gesamten Durchfluss und hält alles an Ort und Stelle.
Mithilfe von Federn kehrt das Ventil automatisch in diese Mittelstellung zurück. Wenn Sie das elektrische Signal ausschalten, drücken die Federn die interne Spule zurück in die Mitte. Dieses federzentrierte Design ist zuverlässig und wurde über viele Jahre in Tausenden von Maschinen getestet.
So funktioniert die „J“-Spule
Der Buchstabe „J“ im Namen gibt Aufschluss über den Spulentyp im Ventil. Unterschiedliche Buchstaben bedeuten unterschiedliche Durchflussmuster und die J-Spule hat einen bestimmten Zweck. In der Mittelstellung sind alle vier Anschlüsse gesperrt. Es fließt nichts rein oder raus. Dies wird als Closed-Center-Konfiguration bezeichnet.
Wenn Sie einen Magneten aktivieren, schaltet das Ventil um, um Druck an einen Arbeitsanschluss anzuschließen, während die anderen blockiert werden. Wechseln Sie zum anderen Magneten und die Anschlüsse kehren sich um. Dadurch haben Sie eine genaue Kontrolle darüber, in welche Richtung sich Ihr Hydraulikzylinder oder Motor bewegt.
Das Wegeventil 4WE 6 J für Rexroth ist aufgrund seines Closed-Center-Designs ideal für Maschinen geeignet, die im Stillstand ihre Position halten müssen. Von dieser Funktion profitieren Werkzeugmaschinen, Spritzgießmaschinen und Pressen. Wenn sich das Ventil in der Neutralstellung befindet, bleibt Ihr Stellantrieb genau dort, wo er ist, ohne zu driften.
Technische Spezifikationen, die Sie kennen sollten
Das 4WE 6 J verwendet ein Standard-NG6-Montagemuster, auch CETOP 03 genannt. Diese Standardisierung bedeutet, dass Sie es bei Bedarf durch andere NG6-Ventile ersetzen können. Die Befestigungslöcher sind präzise verteilt und verfügen über vier M5-Gewinde in einem bestimmten Muster, das den Industriestandards entspricht.
Dieses Ventil hält einem Druck von bis zu 350 bar an den Hauptanschlüssen stand. Bei Verwendung von Gleichstrommagneten beträgt die maximale Durchflussmenge 80 Liter pro Minute. Das Ventil arbeitet mit Hydrauliköl mit einer Viskosität zwischen 10 und 500 mm²/s und kann bei Temperaturen von -20 °C bis +80 °C betrieben werden.
In hydraulischen Systemen kommt es auf die Reaktionszeit an. Der 4WE 6 J wechselt die Position beim Einschalten in etwa 20 bis 70 Millisekunden und beim Ausschalten in 10 bis 60 Millisekunden. Diese schnelle Reaktion trägt dazu bei, dass Maschinen reibungslos und ohne Verzögerungen arbeiten.
Die Magnetspulen sind in verschiedenen Spannungsoptionen erhältlich. Zu den gängigen Optionen gehört 24 V DC, was in industriellen Umgebungen am beliebtesten ist. Sie können auch Versionen mit 12 V DC, 110 V AC oder 230 V AC erhalten. Die Gleichstromversionen verbrauchen etwa 30 Watt Leistung und können im Dauerbetrieb ohne Überhitzung betrieben werden.
Wo diese Ventile verwendet werden
Fertigungsbetriebe nutzen das Wegeventil 4WE 6 J für Rexroth in vielen Anwendungen. In Maschinenwerkstätten steuern diese Ventile die Bewegung von Schneidwerkzeugen und Werkstückhaltern. Die Closed-Center-Funktion verhindert unerwünschte Bewegungen im Leerlauf der Maschine, was die Sicherheit und Präzision erhöht.
Spritzgießmaschinen sind auf diese Ventile angewiesen, um das Öffnen und Schließen der Form zu steuern. Die schnelle Schaltgeschwindigkeit trägt dazu bei, die Produktionsgeschwindigkeit aufrechtzuerhalten, und die zuverlässige Zentrierung sorgt für eine gleichbleibende Teilequalität. Einige Spritzgießmaschinen durchlaufen tausende Male pro Tag, und die 4WE 6 J schafft bis zu 15.000 Zyklen pro Stunde.
Pressmaschinen nutzen diese Ventile zur Steuerung der Stößelbewegung. Die Fähigkeit, den Druck im zentrierten Zustand aufrechtzuerhalten, ist für Umformvorgänge, bei denen das Werkstück während der Bearbeitung festgehalten werden muss, von entscheidender Bedeutung. Der hohe Nenndruck des Ventils von 350 bar bietet ausreichend Kapazität für anspruchsvolle Anwendungen.
In automatisierten Produktionslinien arbeiten häufig mehrere 4WE 6 J-Ventile zusammen. Jedes Ventil steuert einen anderen Zylinder oder Motor und sie alle koordinieren sich, um Produkte durch verschiedene Stationen zu bewegen. Die standardisierte Montage erleichtert die Installation und Wartung im gesamten System.
Lesen der Modellnummer
Rexroth verwendet für seine Ventile ein detailliertes Codierungssystem. Eine typische vollständige Modellnummer könnte 4WE 6 J6X/EG24N9K4 sein. Jeder Teil dieses Codes sagt Ihnen etwas Spezifisches über das Ventil.
Das „4WE“ am Anfang weist darauf hin, dass es sich um ein magnetbetriebenes Vierwege-Wegeventil handelt. Die „6“ bedeutet, dass es sich um die Größe NG6 handelt. Das „J“ ist der Spulentyp, den wir zuvor besprochen haben. Das „6X“ bezieht sich auf die Komponentenserie, die sich auf Leistungsmerkmale bezieht.
Nach dem Schrägstrich zeigt „E“ an, dass es sich um Nassstift-Magnetspulen handelt, die im Hydrauliköl sitzen. „G24“ bedeutet, dass 24 V Gleichstrom verwendet werden. Das „N“ gibt Auskunft über Dichtungsmaterialien, wobei N für Standard-NBR-Gummidichtungen steht. Der Abschnitt „9K4“ enthält zusätzliche Optionen wie manuelle Übersteuerungsfunktionen und Steckertypen.
Das Verständnis dieser Kodierung hilft bei der Bestellung von Ersatzventilen oder beim Vergleich verschiedener Modelle. Das Wegeventil 4WE 6 J für Rexroth kann je nach Ihren spezifischen Anforderungen in vielen Variationen hergestellt werden, und die Modellnummer erfasst alle diese Details.
Häufige Probleme und Lösungen
Wie bei jeder mechanischen Komponente können auch bei diesen Ventilen mit der Zeit Probleme auftreten. Das häufigste Problem ist das Festsitzen, wenn sich die Spule im Ventilkörper nicht reibungslos bewegt. Dies ist in der Regel auf eine Verunreinigung des Hydrauliköls zurückzuführen.
Das Innenspiel bei einem 4WE 6 J ist sehr klein und liegt zwischen 3 und 13 Mikrometern. Das ist kleiner als ein menschliches Haar. Wenn Schmutzpartikel in das Öl gelangen, können sie sich in diesen engen Räumen verklemmen und die Bewegung der Spule verhindern. Dies wird als Schlammstau bezeichnet und kann das Ventil beschädigen, wenn es nicht behoben wird.
Wenn Sie Ihr Hydrauliköl sauber halten, vermeiden Sie die meisten Probleme. Verwenden Sie Filter, die den Reinheitsstandards ISO 4406 von 20/18/15 oder besser entsprechen. Wechseln Sie die Filter regelmäßig und achten Sie auf Anzeichen von Verschmutzung wie trübes Öl oder ungewöhnliche Geräusche aus dem System.
Ein Spulendurchbrennen ist ein weiteres Problem, das auftreten kann. Wenn die Spule stecken bleibt und sich nicht bewegen kann, zieht der Magnet mehr Strom und versucht, ihn zu drücken. Dieser zusätzliche Strom erzeugt Wärme, die die Spulenwicklungen beschädigen kann. AC-Versionen des Ventils sind anfälliger für dieses Problem als DC-Versionen.
Die Überprüfung der Stromversorgung hilft, Spulenproblemen vorzubeugen. Stellen Sie sicher, dass Ihre Spannung innerhalb von 10 % der Nennspannung bleibt. Die Verbindungen sollten sauber und dicht sein und ordnungsgemäß gegen Feuchtigkeit abgedichtet sein. Das Ventil verfügt je nach Version über Anschlüsse mit der Schutzart IP65 oder IP67. Achten Sie daher auf eine ordnungsgemäße Abdichtung dieser Dichtungen.
Mit zunehmendem Alter der Ventile nimmt die interne Leckage zu. Dies ist normaler Verschleiß, aber eine übermäßige Leckage beeinträchtigt die Systemleistung. Wenn Sie langsamere Aktuatorgeschwindigkeiten oder eine verringerte Haltekraft bemerken, könnte eine interne Leckage die Ursache sein. Das Testen des Druckabfalls am Ventil kann bei der Diagnose dieses Problems hilfreich sein.
Wartungstipps
Regelmäßige Wartung sorgt dafür, dass Ihr Wegeventil 4WE 6 J für Rexroth zuverlässig funktioniert. Das Ventil selbst erfordert nicht viel Aufmerksamkeit, das Hydrauliksystem um es herum jedoch schon. Das Befolgen einiger einfacher Maßnahmen verlängert die Lebensdauer des Ventils erheblich.
Die Ölqualität ist am wichtigsten. Befolgen Sie das Prinzip „sauber, kühl und trocken“. Sauberes Öl verhindert Verunreinigungen. Kühles Öl reduziert den Verschleiß und verlängert die Lebensdauer der Komponenten. Trockenes Öl verhindert Korrosion und sorgt für die richtige Viskosität. Testen Sie Ihr Öl regelmäßig und wechseln Sie es gemäß den Empfehlungen des Herstellers.
Auch die Temperaturkontrolle hilft. Das Ventil kann bis zu 80 °C betrieben werden, aus Gründen der Langlebigkeit ist es jedoch besser, kühler zu laufen. Wenn Ihr System heiß läuft, sollten Sie den Einbau eines Wärmetauschers in Betracht ziehen. Die Magnetspulen können an ihrer Oberfläche eine Temperatur von 150 °C erreichen, der kühlere Betrieb reduziert jedoch die elektrische Belastung.
Viele 4WE 6 J-Ventile verfügen über manuelle Übersteuerungsoptionen. Damit können Sie das Ventil von Hand bewegen, wenn die Maschine ausgeschaltet ist oder während der Fehlerbehebung. Halten Sie bei Verwendung der Handhilfsbetätigung den Systemdruck unter 50 bar, um übermäßige Krafteinwirkung zu vermeiden. Betätigen Sie niemals beide Handhilfsbetätigungen gleichzeitig.
Die Einbaulage schränkt das Ventil kaum ein. Sie können es in jeder beliebigen Ausrichtung installieren, wobei die horizontale Montage für die Wärmeableitung oft am besten geeignet ist. Stellen Sie sicher, dass rund um die Magnetspulen ausreichend Platz für die Zirkulation der Kühlluft vorhanden ist.
Alternativen und Kompatibilität

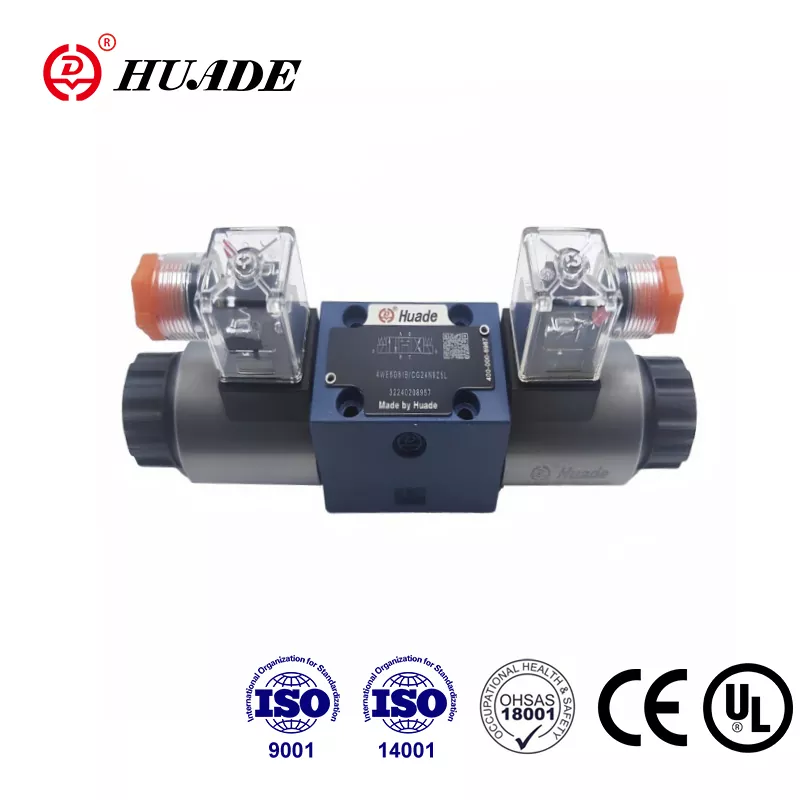

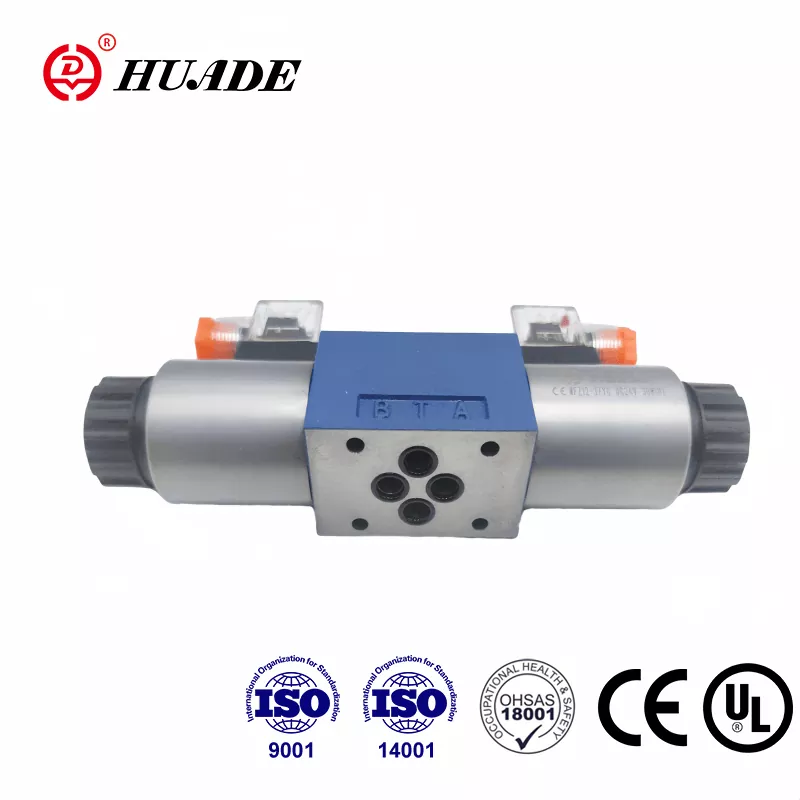

Während Rexroth Qualitätsventile herstellt, bieten andere Hersteller kompatible Alternativen an. Das Verständnis Ihrer Optionen hilft bei der Beschaffung und dem Kostenmanagement. Jedes Ventil mit einem NG6-Montagemuster kann physisch dort passen, wo ein 4WE 6 J montiert wird.
Yuken stellt den DSG-01-3C3 her, der mit einer Spule mit geschlossener Mitte eine ähnliche Funktionalität bietet. Parker bietet die D1VW-Serie mit vergleichbaren Durchflussraten an. Eaton Vickers hat das Modell DG4V-3-6C. Diese Alternativen kosten in der Regel 20 bis 30 % weniger als Originalteile von Rexroth.
Wenn Sie Alternativen in Betracht ziehen, achten Sie sorgfältig auf Druckstufen, Durchflusskapazität und elektrische Spezifikationen. Nicht alle NG6-Ventile sind gleich. Einige haben möglicherweise unterschiedliche Reaktionszeiten oder Schalteigenschaften, die sich auf Ihre Anwendung auswirken.
Das Wegeventil 4WE 6 J für Rexroth hat sich mit der in Jahren gemessenen mittleren Zeitspanne zwischen Ausfällen bewährt. Einige alternative Marken können diese Zuverlässigkeit möglicherweise nicht erreichen. Bei kritischen Anwendungen sind die Mehrkosten für Originalteile von Rexroth oft sinnvoll.
Eine weitere Option bieten Sanierungsdienste. Mehrere Unternehmen sind auf die Überholung von Hydraulikventilen spezialisiert. Sie zerlegen, reinigen, ersetzen verschlissene Teile und testen das Ventil auf einen neuwertigen Zustand. Überholte Ventile kosten weniger als neue und eignen sich gut für weniger anspruchsvolle Anwendungen.
Bezugsquellen
Es sollte nicht schwierig sein, einen Lieferanten für den 4WE 6 J zu finden. Bosch Rexroth verfügt über einen offiziellen Online-Shop unter [store.boschrexroth.com](http://store.boschrexroth.com/), in dem Sie direkt bestellen können. Dies garantiert Originalteile und eine ordnungsgemäße Garantieabdeckung.
Industriehändler führen diese Ventile regional. Unternehmen wie Motion Industries, Applied Industrial Technologies und andere Hydraulikspezialisten führen Rexroth-Produkte. Durch die Zusammenarbeit mit einem lokalen Händler erhalten Sie technischen Support und eine schnellere Lieferung bei dringendem Bedarf.
Online-Marktplätze wie eBay bieten sowohl neue als auch gebrauchte Ventile an. Die Preise für neue Geräte liegen je nach Modell und Optionen in der Regel zwischen 300 und 500 US-Dollar. Gebrauchte Ventile werden für 100 bis 250 US-Dollar verkauft, allerdings tauschen Sie die Garantie gegen geringere Kosten ein.
Asiatische Anbieter auf Plattformen wie Shopee oder Alibaba bieten kompatible Versionen zu günstigeren Preisen an, teilweise um die 150 US-Dollar. Die Qualität variiert je nach Quelle. Informieren Sie sich daher sorgfältig über den Verkäufer, wenn Sie sich für diesen Weg entscheiden. Bleiben Sie bei kritischen Anwendungen bei bekannten Lieferanten.
Halten Sie bei der Bestellung Ihre vollständige Modellnummer bereit. Das Wegeventil 4WE 6 J für Rexroth gibt es in vielen Konfigurationen, und die falsche Spannung oder der falsche Steckertyp führt zu Problemen. Überprüfen Sie vor dem Kauf die elektrischen Spezifikationen und Montagedetails.
Überlegungen zur Installation
Die ordnungsgemäße Installation eines 4WE 6 J gewährleistet eine gute Leistung und lange Lebensdauer. Beginnen Sie mit einer sauberen Montagefläche. Das Ventil dichtet gegen diese Oberfläche ab und Kratzer oder Schmutz können zu Undichtigkeiten führen. Achten Sie bei den Befestigungsschrauben auf das richtige Drehmoment, um eine Verformung des Ventilkörpers zu vermeiden.
Die Anschlussverbindungen sollten sauber und richtig dimensioniert sein. Das Ventil verwendet standardmäßige NG6-Anschlussgrößen und Ihre Hydraulikleitungen müssen dazu passen. Die Verwendung unterdimensionierter Leitungen schränkt den Durchfluss ein und erhöht den Druckabfall. Übergroße Linien verschwenden zwar Platz, beeinträchtigen aber nicht die Leistung.
Befolgen Sie beim Anschließen der Stromversorgung den Schaltplan für Ihr spezifisches Modell. Die Magnetspulen werden normalerweise an einen Controller oder Schalter angeschlossen, der die entsprechende Spannung bereitstellt. Einige Modelle verfügen über Kontrollleuchten, die anzeigen, welches Magnetventil mit Strom versorgt wird, was bei der Fehlersuche hilfreich ist.
Erwägen Sie den Einbau von Manometern an wichtigen Punkten in Ihrem System. Die Überwachung des Drucks an den Ventilanschlüssen hilft bei der Diagnose von Problemen und der Optimierung der Leistung. Druckschalter können Sicherheitsverriegelungen bieten, um einen Betrieb außerhalb sicherer Parameter zu verhindern.
Arbeiten mit verschiedenen Flüssigkeiten
Die meisten Hydrauliksysteme verwenden Mineralöl und der 4WE 6 J funktioniert perfekt mit diesen Flüssigkeiten. Die standardmäßigen NBR-Dichtungen eignen sich für Öle auf Erdölbasis in einem weiten Temperaturbereich. Dies deckt den Großteil der industriellen Anwendungen ab.
Einige Systeme erfordern umweltfreundliche Flüssigkeiten wie HFC (Wasserglykol) oder HFD (synthetischer Ester). Das Wegeventil 4WE 6 J für Rexroth kann mit diesen Flüssigkeiten arbeiten, Sie benötigen jedoch das richtige Dichtungsmaterial. Bestellen Sie das Ventil mit FKM-Dichtungen (Viton), gekennzeichnet durch ein „V“ im Modellcode anstelle von „N“.
Flüssigkeiten auf Wasserbasis verkürzen die Lebensdauer im Vergleich zu Mineralöl. Rexroth schätzt die Lebensdauer bei Verwendung von HFC-Flüssigkeiten um etwa 30 %. Der erhöhte Verschleiß ist auf unterschiedliche Schmiereigenschaften und mögliche Kavitation zurückzuführen. Wenn Sie diese Flüssigkeiten verwenden müssen, sollten Sie zum Ausgleich eine leicht überdimensionierte Komponente in Betracht ziehen.
Auch die Betriebstemperaturgrenzen ändern sich je nach Flüssigkeit. HFC-Flüssigkeiten begrenzen die maximale Temperatur auf 50 °C anstelle der 80 °C-Grenze bei Mineralöl. Planen Sie Ihr Kühlsystem entsprechend, wenn Sie alternative Hydraulikflüssigkeiten verwenden.
Leistungskurven verstehen
Rexroth stellt in technischen Handbüchern Leistungsdaten zur Verfügung, die zeigen, wie sich das Ventil unter verschiedenen Bedingungen verhält. Druckabfallkurven zeigen, wie viel Druck Sie verlieren, wenn Sie Öl bei verschiedenen Durchflussraten durch das Ventil drücken. Bei der J-Spule ist mit einem Druckabfall von etwa 2 bar bei 20 Litern pro Minute zu rechnen.
Dieser Druckabfall stellt eine Energieverschwendung in Ihrem System dar. Höhere Durchflussraten führen zu einem stärkeren Druckabfall und folgen einem gekrümmten Verhältnis. Berücksichtigen Sie beim Entwurf eines Hydraulikkreislaufs diesen Verlust, um sicherzustellen, dass die Aktuatoren ausreichend Druck erhalten.
Die Leistungsgrenzzahl für das Wegeventil 4WE 6 J für Rexroth beträgt 8. Dabei handelt es sich um eine Rexroth-spezifische Kennzahl, die Durchfluss, Druck und Ölviskosität mit der Wärmeerzeugung in Beziehung setzt. Das Unterschreiten dieser Grenze verhindert eine Überhitzung im Dauerbetrieb.
Die Schalthäufigkeit beeinflusst die Lebensdauer des Ventils. Während das Ventil mechanisch bis zu 15.000 Takte pro Stunde ausführen kann, laufen typische Anwendungen deutlich langsamer. Höhere Zyklengeschwindigkeiten beschleunigen den Verschleiß von Dichtungen und Magnetkomponenten. Passen Sie Ihre Betriebsfrequenz an Ihren tatsächlichen Bedarf an, anstatt sie zu maximieren.
Dokumentation und Support
Bosch Rexroth stellt für seine Ventile eine ausführliche technische Dokumentation zur Verfügung. Das Hauptkatalogblatt zeigt Abmessungen, Montagedetails und grundlegende Spezifikationen. Ausführlichere Handbücher erläutern Installationsverfahren, Wartungsanforderungen und Schritte zur Fehlerbehebung.
Sie können diese Dokumente auf der Rexroth-Website herunterladen oder bei Händlern anfordern. Das technische Handbuch für Ihr spezifisches Modell hilft bei der Installation und Wartung. Die Dokumente enthalten hydraulische Symbole, die zeigen, wie das Ventil in Schaltplänen dargestellt wird.
Bei Anwendungsfragen hilft Ihnen der technische Support von Rexroth weiter. Wenn Sie sich nicht sicher sind, ob ein 4WE 6 J Ihren Anforderungen entspricht, können wir Ihnen Alternativen empfehlen oder Modifikationen vorschlagen. Diese Unterstützung ist wertvoll, wenn Sie neue Systeme entwerfen oder bestehende Geräte aufrüsten.
Mit Online-Auswahltools können Sie Ventile entsprechend Ihren Anforderungen konfigurieren. Geben Sie Ihre Durchflussrate, Ihren Druck, Ihre Spannung und andere Parameter ein und das Tool schlägt Ihnen geeignete Modelle vor. Dadurch wird sichergestellt, dass Sie genau das bekommen, was Sie benötigen, ohne die Modellnummern manuell dekodieren zu müssen.
Letzte Gedanken
Das Wegeventil 4WE 6 J für Rexroth repräsentiert bewährte Technologie in der hydraulischen Steuerung. Sein magnetbetriebenes, federzentriertes Design mit geschlossener Mittelpositionierung eignet sich für unzählige Anwendungen weltweit. Wenn Sie verstehen, wie es funktioniert, können Sie es effektiv nutzen und richtig warten.
Zu den Hauptvorteilen gehören die standardisierte NG6-Montage, die zuverlässige Closed-Center-Funktion sowie die breite Verfügbarkeit von Teilen und Support. Das Ventil bewältigt hohe Drücke und bietet reaktionsschnelles Schalten für eine präzise Steuerung. Mehrere Spannungsoptionen und -konfigurationen passen sich unterschiedlichen Maschinenanforderungen an.
Durch ordnungsgemäße Installation und Wartung bleiben diese Ventile jahrelang funktionsfähig. Sauberes Hydrauliköl ist der wichtigste Faktor für die Langlebigkeit von Ventilen. Regelmäßige Filterwechsel und die Beachtung der Betriebstemperatur verhindern die meisten Probleme, bevor sie auftreten.
Ganz gleich, ob Sie ein ausgefallenes Ventil austauschen, eine neue Maschine konstruieren oder einfach nur versuchen, Ihre vorhandene Ausrüstung zu verstehen, der 4WE 6 J verdient eine Überlegung. Seine jahrzehntelang bewährte Leistung in anspruchsvollen Industrieanwendungen zeugt von seiner Qualität und Zuverlässigkeit. Bei richtiger Pflege wird dieses Ventil Ihrem Hydrauliksystem viele Jahre lang gute Dienste leisten.
