Was ist ein hydraulisches Durchflussregelventil?
Ein hydraulisches Durchflussregelventil ist wie ein Verkehrsregler für Flüssigkeiten in hydraulischen Systemen. So wie eine Ampel steuert, wie viele Autos eine Kreuzung passieren, steuern diese Ventile, wie viel Hydraulikflüssigkeit durch Ihr System fließt.
Einfach gesagt,Hydraulische Durchflussregelventile regulieren die Geschwindigkeit von Hydraulikmotoren und -zylindern, indem sie die Flüssigkeitsmenge steuern, die sie erreicht. Mehr Flüssigkeit bedeutet schnellere Bewegung, weniger Flüssigkeit bedeutet langsamere Bewegung.
Warum sind Durchflussregelventile so wichtig?
Stellen Sie sich Hydraulikflüssigkeit als das „Blut“ eines Hydrauliksystems vor. Ohne eine ordnungsgemäße Flusskontrolle wäre Ihr System wie ein Mensch mit unkontrolliertem Blutdruck – entweder zu schnell und gefährlich oder zu langsam und ineffektiv.
Das leisten Durchflussregelventile für Ihr System:
Wie funktionieren hydraulische Durchflussregelventile?
Das Grundprinzip ist überraschend einfach. Diese Ventile funktionieren, indem sie eine variable Öffnung erzeugen, durch die Flüssigkeit fließen muss.
Stellen Sie sich vor, Sie versuchen, einen Eimer mit Wasser zu füllen. Wenn Sie den Wasserhahn nur ein wenig öffnen, fließt das Wasser langsam. Öffnen Sie es weit, und das Wasser strömt schnell heraus. Durchflussregelventile funktionieren auf die gleiche Weise – sie passen ihre Öffnungsgröße an, um den Flüssigkeitsdurchfluss zu steuern.
Die Schlüsselfaktoren, die den Fluss beeinflussen, sind:
- Öffnungsgröße- Größere Öffnung = mehr Durchfluss
- DruckunterschiedO Z2S 10 funciona melhor em sistemas com boa limpeza de fluidos e manutenção regular. Se sua operação tende a negligenciar a manutenção ou a condições muito sujas, a válvula poderá apresentar problemas de confiabilidade. Nesses casos, projetos mais robustos com folgas maiores podem servir melhor, apesar das taxas de vazamento mais altas.
- Flüssigkeitsdicke- Dickere Flüssigkeit = langsamerer Fluss
Haupttypen hydraulischer Durchflussregelventile
I segnali rivelatori: come individuare una valvola guasta
Nadelventile
- Perfekt für präzise, kleine Anpassungen
- Als würde man statt eines Feuerwehrschlauchs eine Pipette verwenden
- Ideal zur Kalibrierung und Feinabstimmung
- Nachteil: Der Durchfluss ändert sich, wenn sich der Druck ändert
Drosselventile
- Gut für die grundlegende Geschwindigkeitskontrolle
- Einfache manuelle Einstellung
- In einfachen Systemen häufig
- Bei unterschiedlicher Belastung nicht sehr präzise
Kugelhähne
- Hauptsächlich zur Ein-/Aus-Steuerung
- Sehr langlebig und zuverlässig
- Begrenzte Präzision bei der Geschwindigkeitsregelung
- Ideal zum Isolieren von Abschnitten
2. Fortschrittliche Durchflussregelventile

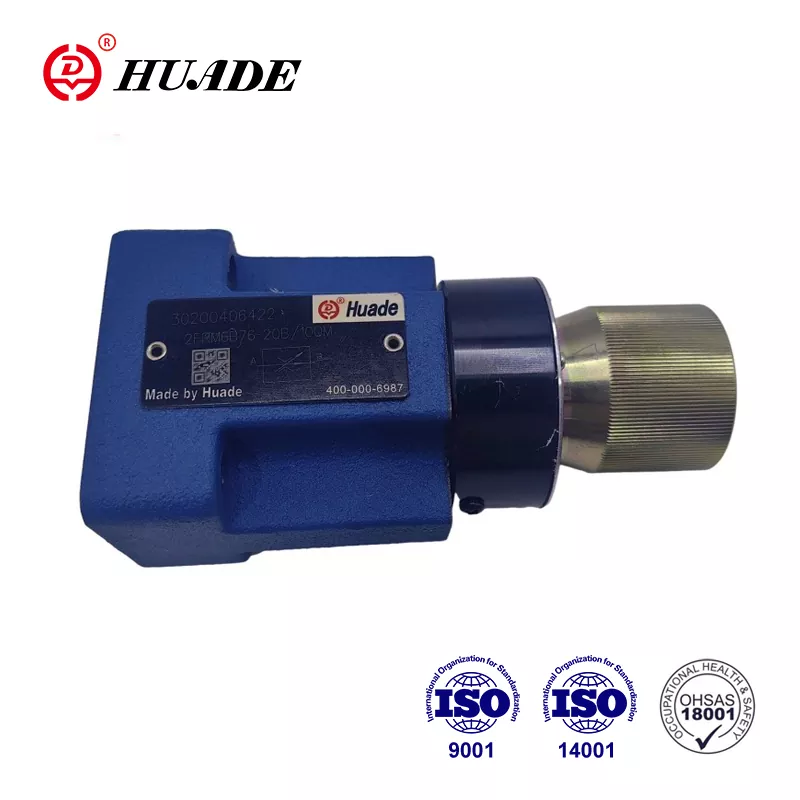

Druckkompensierte Ventile
Die „intelligenten“ Ventile hydraulischer Systeme. Halten Sie den Durchfluss auch bei Druckänderungen konstant.
Technische Details:
- Das eingebaute Pilotventil passt die Größe der Hauptöffnung automatisch an die Druckdifferenz an
- Vergütungsbereich:Behält in der Regel eine Durchflussgenauigkeit von ±5 % im Druckbereich von 50–350 bar bei
- Interne Komponenten:Wenn der Vordruck abfällt, drosselt der Kompensator, um einen Anstieg des Durchflusses zu verhindern
Teurer, aber viel zuverlässiger. Perfekt für Präzisionsarbeiten.
Zulauf- und Ablaufventile
Einschränkung:Kann bei Überlastung zu Kavitation führen
Am besten für:Positive Lasten, vertikale Zylinder erstrecken sich nach unten
Vorteil:Erzeugt Gegendruck, um Kavitation zu verhindern
Am besten für:Überfahrende Lasten, vertikale Zylinder einfahrend
Proportionale Durchflussregelventile
Elektronisch gesteuert für superpräzise Einstellung.
- Kontrollmethode:PWM-Signale (Pulsweitenmodulation) vom elektronischen Verstärker
- Feedback-System:Regelung mit Durchflusssensoren oder Positionsrückmeldung
- Ansprechzeit:Typischerweise 10–50 Millisekunden für Schrittänderungen
- Signalbereich:Standard-4-20-mA- oder 0-10-V-Steuersignale
- Verstärkerfunktionen:Stromdithering verhindert ein Festsitzen des Ventils, Rampenfunktionen sorgen für sanfte Starts
Programmierbar und automatisierbar. Teuer, aber beste Kontrolle. In modernen CNC-Maschinen und Robotern üblich.
Fortgeschrittene technische Konzepte
Tiefer Einblick in die Druckkompensation
Druckkompensierte Ventile sind zweistufig aufgebaut:
- Primärstufe:Einstellbare Drosseldüse (benutzergesteuert)
- Sekundärstufe:Die automatische Kompensationsspule reagiert auf die Druckdifferenz
Funktionsprinzip:
- Der Kompensator sorgt für einen konstanten Druckabfall (typischerweise 7–10 bar) über die Primäröffnung
- Wenn der Druck stromabwärts ansteigt, öffnet sich der Kompensator weiter, um den Durchfluss aufrechtzuerhalten
- Wenn der Vordruck abfällt, drosselt der Kompensator, um einen Anstieg des Durchflusses zu verhindern
- Ergebnis:Konsistenter Durchfluss unabhängig von Laständerungen
Proportionalventil-Steuerungssysteme
Elektronische Steuerkette:
- Befehlssignal:4–20 mA oder ±10 V von SPS/Steuerung
- Verstärkerverarbeitung:Wandelt das Signal in den richtigen Strom/PWM um
- Reaktion des Magnetventils:Proportionalmagnet erzeugt eine Kraft proportional zum Strom
- Ventilreaktion:Die Spulenposition steht in direktem Zusammenhang mit der Magnetkraft
- Durchflussausgabe:Präzise Durchflussregelung mit minimaler Hysterese
Erweiterte Funktionen:
Flow Divider-Technologie
Spulenförmige Strömungsteiler:
- Verwenden Sie synchronisierte Spulen, um den Fluss aufzuteilen
- Genauigkeit:±5 % Durchflussteilung unter normalen Bedingungen
- 3. UmweltBei großen Druckunterschieden nimmt die Leistung ab
- Anwendungen:Geeignet für ähnliche Lastanwendungen
Zahnrad-Strömungsteiler:
- Zur Strömungsaufteilung Präzisionsgetriebesätze verwenden
- Genauigkeit:±2 % Durchflussteilung unabhängig von Druckunterschieden
- Selbstkompensierend:Passt sich automatisch an Viskositätsänderungen an
- Anwendungen:Kritische Synchronisierung (Flugzeugsteuerung, schweres Heben)
Anwendungen
Baumaschinen
- Bagger: Reibungslose Arm- und Schaufelbewegungen
- Kräne: Präzises Heben und Positionieren
- Bulldozer: Kontrollierte Schildeinstellungen
Herstellung
- Spritzgießmaschinen: Perfekte Formgebung der Teile
- CNC-Maschinen: Präzise Schnittgeschwindigkeiten
- Montagelinien: Synchronisierte Bewegungen
Landwirtschaft
- Erntemaschinen: Koordiniertes Schneiden und Sammeln
- Traktoren: Gerätesteuerung
- Bewässerungssysteme: Wasserflussmanagement
Andere Anwendungen
- Kraftwerksturbinen
- Wasseraufbereitungsanlagen
- Öl- und Gasbetriebe
- Bergbauausrüstung
So wählen Sie das richtige Durchflussregelventil aus
Die Wahl des richtigen Ventils ist wie die Wahl des richtigen Werkzeugs für eine Aufgabe. Berücksichtigen Sie diese Faktoren:
1. Systemanforderungen
- Mit welchem Druck arbeitet Ihr System?
- Wie viel Durchfluss benötigen Sie?
- Welche Art von Flüssigkeit verwenden Sie?
Ideal zum Isolieren von Abschnitten
| Anwendung | Empfohlener Ventiltyp | Durchflussrate | Maximaler Druck | Verbindungsgröße | Kontrollmethode |
|---|---|---|---|---|---|
| Kleine CNC-Maschine | Nadelventil | 2-8 l/min | Monatliche Kontrollen | 1/4" NPT | Handbuch |
| Spritzguss | Elektronische Steuerkette: | Load-Sensing | 350 bar | 1/2" SAE | Manuell/elektrisch |
| Baggerarm | Proportional | 80-200 l/min | 420 bar | 3/4" SAE | Elektronisch (PWM) |
| Hydraulische Presse | Meter-Out | 25-100 l/min | 700 bar | 1" SAE | Pilotbetrieben |
| Mobilkran | Prioritätsventil | 120–300 l/min | 350 bar | 1" SAE | Load-Sensing |
2. Präzisionsanforderungen
3. Umwelt
- Temperaturbereich:Standardventile funktionieren bei -20 °C bis 80 °C
- Extreme Bedingungen:Für -40°C bis 120°C sind spezielle Dichtungen erforderlich
- Korrosive Flüssigkeiten:Edelstahl oder spezielle Beschichtungen erforderlich
- Hohe Vibration:Einstellung des Sperrdrahtes oder elektronische Steuerung empfohlen
4. Budgetüberlegungen
Häufige Probleme und Lösungen
Problem: Inkonsistente Geschwindigkeit
Symptome:Der Aktuator beschleunigt und verlangsamt sich zufällig
Ursachen:Verschmutzte Flüssigkeit, verschlissene Ventilteile, falscher Ventiltyp
Lösung:Flüssigkeit reinigen oder austauschen, Ventil warten, auf druckkompensiertes Ventil umrüsten
Problem: Überhitzung
Symptome:System wird zu heiß, reduzierte Leistung
Ursachen:Interne Leckage, falsche Ventileinstellungen
Lösung:Ersetzen Sie die Dichtungen, passen Sie die Ventileinstellungen an und prüfen Sie die richtige Ventilgröße
Problem: Kavitation in Durchflusskontrollsystemen
Symptome:Laute Geräusche, Vibrationen, milchige Flüssigkeit, Bauteilschäden
Technische Erklärung:Wenn die Flüssigkeitsgeschwindigkeit kritische Grenzen überschreitet, fällt der Druck unter den Dampfdruck
Ursachen:
- Zulaufventile mit Überlauflasten
- Zu kleine Ventilöffnungen
- Hohe Flüssigkeitstemperaturen reduzieren den Dampfdruck
Lösung:
- Wechseln Sie zur Abluftkonfiguration
- Installieren Sie Antikavitationsventile
- Erhöhen Sie die Düsengröße oder verwenden Sie mehrere parallele Ventile
Kritische Formel:Stellen Sie sicher, dass die Strömungsgeschwindigkeit in den Saugleitungen < 6 m/s beträgt
Problem: Instabilität des Durchflussregelventils
Symptome:Pendeln, Schwingungen, instabile Aktuatorbewegung
Technische Ursachen:
- Unzureichende Dämpfung im Regelkreis des Proportionalventils
- Eigenfrequenz des Resonanzfrequenzanpassungssystems
- Zu hohe Verstärkungseinstellungen im elektronischen Verstärker
Lösung:
- PID-Parameter anpassen (Proportionalverstärkung verringern, Dämpfung erhöhen)
- Fügen Sie einen Akku hinzu, um die Systemkonformität zu gewährleisten
- Problem: Kavitation in Durchflusskontrollsystemen
- Ventile mit höherem Frequenzgang verwenden (Servoventile)
Wartungstipps für eine lange Lebensdauer
Monatliche Kontrollen
- Suchen Sie nach externen Lecks rund um die Anschlüsse
- Überprüfen Sie den Flüssigkeitsstand und die Farbe
- Achten Sie auf ungewöhnliche Geräusche
- Achten Sie auf übermäßige Vibrationen
Vierteljährlicher Service
- Hydraulikfilter ersetzen
- Flüssigkeitsqualität testen
- Überprüfen Sie die Ventilkalibrierung
- Überprüfen Sie Dichtungen und Verbindungen
Jährliche Wartung
- Bei Bedarf komplette Ventilüberholung
- Verschleißteile ersetzen
- Aktualisieren Sie die Systemdokumentation
- Schulen Sie die Bediener in der ordnungsgemäßen Verwendung
Die Zukunft der Durchflussregelventile
Die Technologie macht diese Ventile intelligenter und effizienter:
Wichtige Erkenntnisse
- Hydraulische Durchflussregelventile sindGeschwindigkeitsreglerfür Hydrauliksysteme
- Verschiedene Typen erfüllen unterschiedliche Anforderungen – von einfachen manuellen Ventilen bis hin zu fortschrittlichen elektronischen Ventilen
- Richtige Auswahlspart Geldund verbessert die Systemleistung
- Regelmäßige Wartung verhindert teure Ausfälle
- Neue Technologien machen Ventile intelligenter und effizienter
Abschluss
Das Verständnis hydraulischer Durchflussregelventile muss nicht kompliziert sein. Diese wichtigen Komponenten sind einfach die Geschwindigkeitsregler der hydraulischen Welt und sorgen dafür, dass sich alles im richtigen Tempo bewegt, um Sicherheit, Präzision und Effizienz zu gewährleisten.
Ganz gleich, ob Sie schweres Gerät bedienen, eine Fabrik betreiben oder hydraulische Systeme warten: Wenn Sie wissen, wie diese Ventile funktionieren, können Sie bessere Entscheidungen über die Auswahl, Wartung und Fehlerbehebung von Geräten treffen.
Denken Sie daran: Das richtige Durchflussregelventil ist bei ordnungsgemäßer Wartung eine Investition, die sich in Bezug auf Systemzuverlässigkeit, Energieeinsparungen und Betriebssicherheit auszahlt. Wählen Sie mit Bedacht, warten Sie regelmäßig und Ihr Hydrauliksystem wird Ihnen viele Jahre lang gute Dienste leisten.
