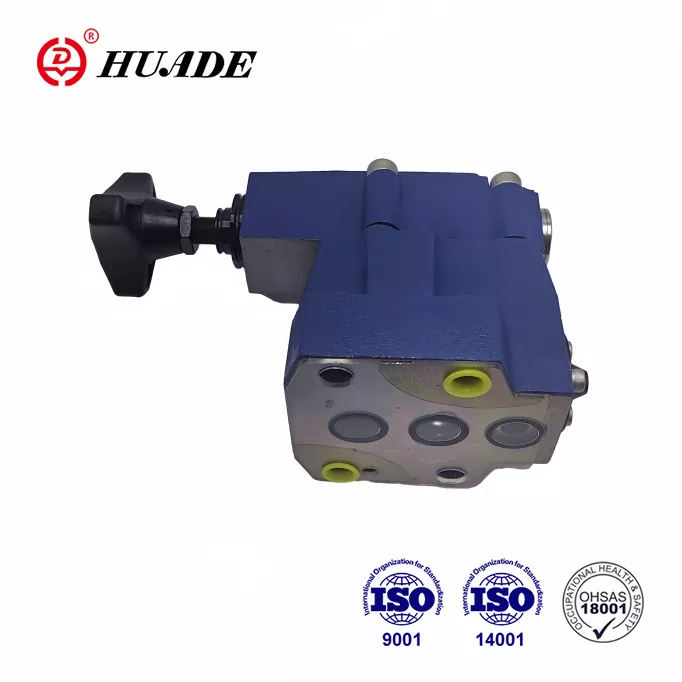

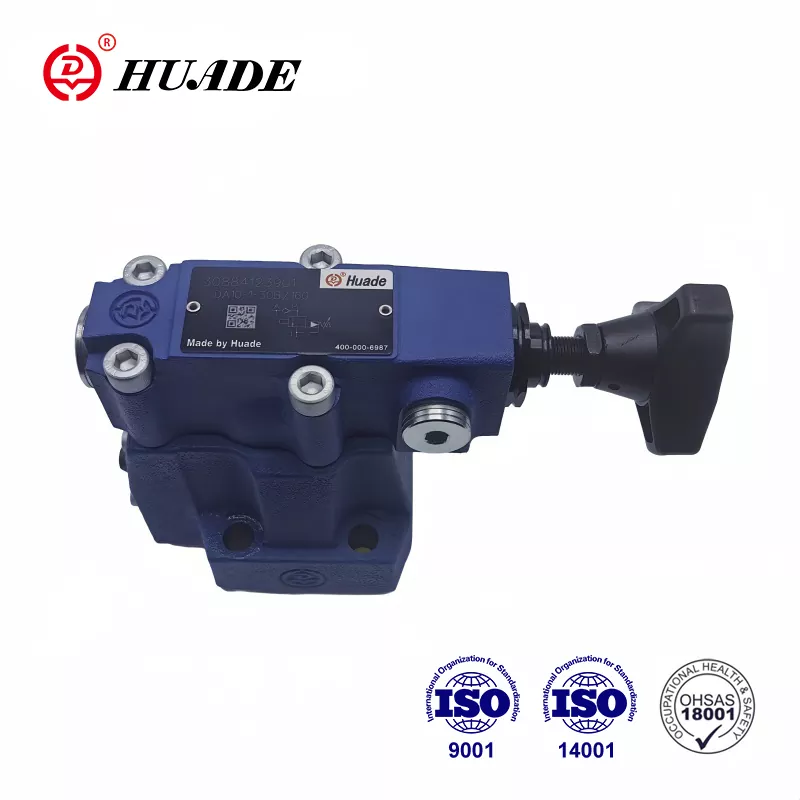

Druckabsperrventil DA

Als führende Marke in der chinesischen Hydraulikindustrie werden Huade®-Hydraulikdruckventile vom Markt aufgrund ihrer mit erstklassigen Marken vergleichbaren Qualität und günstigeren Preisen bevorzugt. Durch zwei langjährige Kooperationen kann das Huade® Druckbegrenzungsventil DA die von Rexroth angebotenen Serienprodukte ersetzen. Alle Niederlassungen des Unternehmens haben die drei wichtigsten nationalen Systemzertifizierungen bestanden, nämlich ISO9001, ISO14001 und OH SAS18001. Huade Hydraulic hat mehr als 750 fortschrittliche Geräte aus der ganzen Welt eingeführt. Es verfügt außerdem über ein gutes Inspektionssystem, um die hervorragende Leistung jedes Druckventils sicherzustellen.

Produktparameter des Druckabsperrventils DA

Produktmerkmale und Anwendung des Druckabsperrventils DA

Merkmale:

▶ Zur Unterplattenmontage:

▶ 4 Verstellelemente:

● Drehknopf

● Hülse mit Innensechskant und Schutzkappe

● Abschließbarer Drehknopf mit Skala

● Drehknopf mit Skala

▶ 3 Druckstufen

▶ Magnetgesteuerte Entladung über ein eingebautes Wegeventil

Funktion, Schnitt und Symbole des Druckabsperrventils DA

Druckregelventile Typ DA sind vorgesteuerte Druckabsperrventile. Sie dienen dazu, einen Pumpenstrom auf drucklosen Bypass umzuschalten, sobald der Speicherladedruck erreicht ist. Weitere Anwendungen für das Ventil liegen in Systemen mit Hoch- und Niederdruckpumpen. In diesem Fall wird die Niederdruckpumpe auf drucklosen Bypass geschaltet, sobald der eingestellte Hochdruck erreicht ist.

Druckabsperrventile DA bestehen im Wesentlichen aus dem Hauptventil mit Hauptkolbeneinheit, Vorsteuerventil mit Druckeinstellelement und Rückschlagventil. Bei Ventilen der Größe 10 ist das Rückschlagventil im Hauptventil eingebaut. Bei den Ventilgrößen 25 und 32 ist das Rückschlagventil in einer separaten Platte unter dem Hauptventil eingebaut.

Druckabsperrventil Typ DA

Umleitung des Pumpenflusses von P nach A oder P nach T.

Die Pumpe fördert den Durchfluss über das Rückschlagventil (1) in das Hydrauliksystem (P nach A). Der Druck im Anschluss A wirkt über die Steuerleitung (3) auf den Vorsteuerkolben (4). Gleichzeitig gelangt der Druck im Anschluss P über die Öffnungen (5) und (7) zur federbelasteten Seite des Hauptkolbens (6) und zum Teller (8) im Pilotventil (2). Sobald der eingestellte Abschaltdruck im Hydrauliksystem erreicht ist, hebt der Ventilkegel (8) gegen die Feder (9) ab. Druckflüssigkeit strömt nun über die Öffnungen (5) und (7) in den Federraum (11). Aus

Dabei wird die Flüssigkeit entweder intern über die Steuerleitung beim Ventil Typ DA...30B/... oder extern über die Steuerleitung beim Ventil Typ DA.30B/..Y... in den Tank zurückgeführt. Durch die Blenden (5) und (7) liegt nun ein Druckabfall am Hauptkolben (6) vor. Der Hauptkolben (6) hebt nun von seinem Sitz ab und öffnet die Verbindung von P nach T. Das Rückschlagventil (1) verschließt nun die Verbindung von A nach P. Der Ventilkegel (8) wird nun durch den Systemdruck über die Vorsteuerung offen gehalten Spule (4).

Umleiten des Pumpenstroms von P nach P und A.

Die Fläche des Steuerkolbens (4) ist 17 % größer als die wirksame Fläche des Tellerventils (8). Die wirksame Kraft auf den Steuerkolben (4) ist daher 17 % größer als die wirksame Kraft auf den Teller (8). Wenn der Antriebsdruck im Verhältnis zum Abschaltdruck eines Ventils abfällt, der der Schaltdruckdifferenz entspricht, drückt die Feder (9) den Teller (8) auf seinen Sitz. Anschließend wird auf der federbelasteten Seite des Hauptkolbens (6) Druck aufgebaut. In Verbindung mit der Feder (10) wird dadurch der Hauptkolben (6) geschlossen und die Verbindung von P nach T getrennt. Der Pumpenstrom fließt erneut über Das Rückschlagventil (1) in das Hydrauliksystem (P nach A) einbauen.

Struktur von DA10...30B

Symbole von DA...30B
