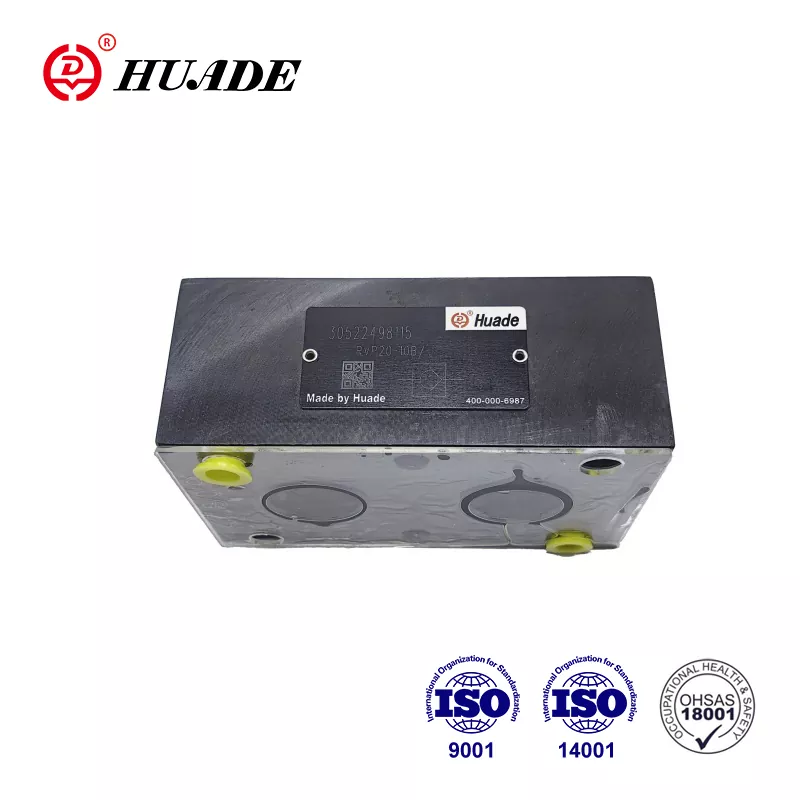

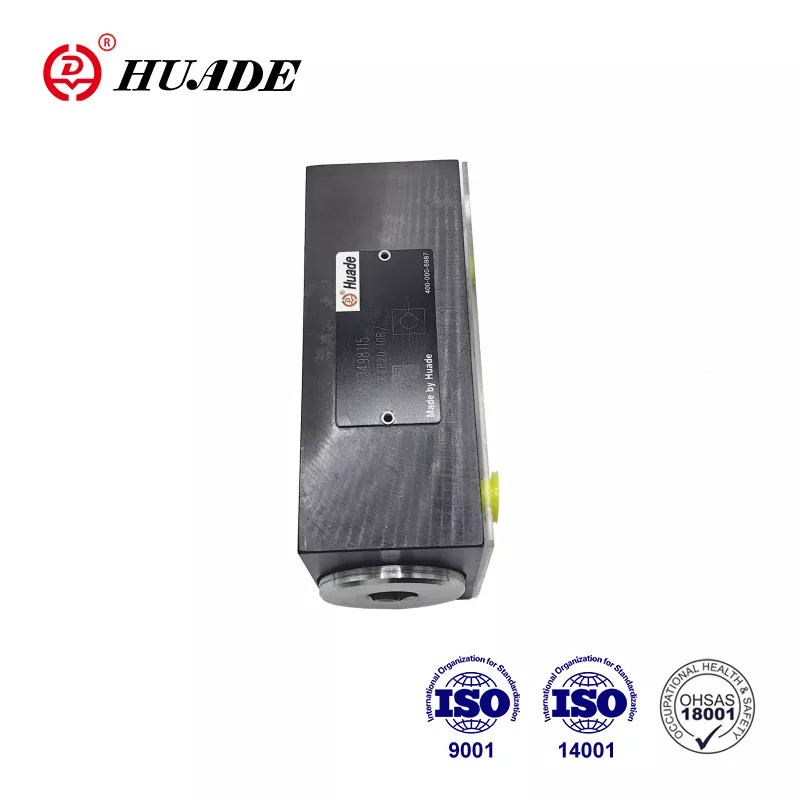

Überprüfen Sie das Ventil RVP 20

Zusammenarbeit mit Rexroth zum zweiten Mal im Jahr 1995 kann Huade's High Performance Check Ventil RVP 20 das von Rexroth angebotene Typ -Ventil vollständig ersetzen. Der Preis ist vernünftiger. Alle Huade® Check Ventil RVP 20 haben ein Jahr Garantie. Die Fabrik hat ISO9001, ISO14001 und ISO45001 bestanden. Huade® Checkventile sind in den Bereichen Ingenieur- und Baumaschinen, Metallurgie, Werkzeugmaschine usw. häufig eingesetzt. Dies ist eine alte Marke in China.

Produktparameter des Scheckventils RVP 20

Produktfunktion und Anwendung des Scheckventils RVP 20

Merkmale:

▶ Subplate -Verbindung

▶ Leckage-freier Verschluss in eine Richtung

Anwendung:

Das Überprüfventil -RVP 20 wird hauptsächlich am Auslass der Pumpe als Rückdruckventil und Bypassventil verwendet.

Produktionsdetails zum Checkventil RVP 20

Der RVP 20 vom Scheckventiltyp hat die Aufgabe, vorzugsweise einen fließenden Leck in eine Richtung zu schließen und den freien Fluss in die entgegengesetzte Richtung zu ermöglichen. Das Strukturdiagramm lautet wie folgt. Es besteht im Grunde genommen aus dem Gehäuse (1), der Popet (2) Kompressionsfeder (3) und des Federsitzes (4). Der Hub des Pubpets (2), der am Außendurchmesser geführt wird, ist durch einen mechanischen Stopp begrenzt. Die eingebaute Kompressionsfeder (3) unterstützt die Schlussbewegung. Darüber hinaus hält die Kompressionsfeder (3) den Pubpet (2) in der geschlossenen Position, selbst wenn kein Durchfluss durch das Ventil vorliegt.

Symbol

Strukturdiagramm

①housing ②poppet ③spring ④spring

Bekanntmachung des Scheckventils RVP 20

1. Die Flüssigkeit muss gefiltert werden. Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss versiegeln und ein Luftfilter muss am Lufteingang installiert werden.

3. Produkte ohne Unterlage, wenn Sie die Fabrik verlassen, wenn benötigt wird, bestellen Sie bitte speziell.

4. Die Ventilfestigungsschrauben müssen hohe Intensitätsniveau sein (Klasse 10.9). Bitte wählen Sie sie gemäß dem im Beispielbuch aufgeführten Parameter aus und verwenden Sie sie.

5. Rauheit der mit dem Ventil verbundenen Oberfläche ist auf 0,8 erforderlich.

6. Oberflächenfinish des Paarungsstücks ist auf 0,01/100 mm erforderlich.
