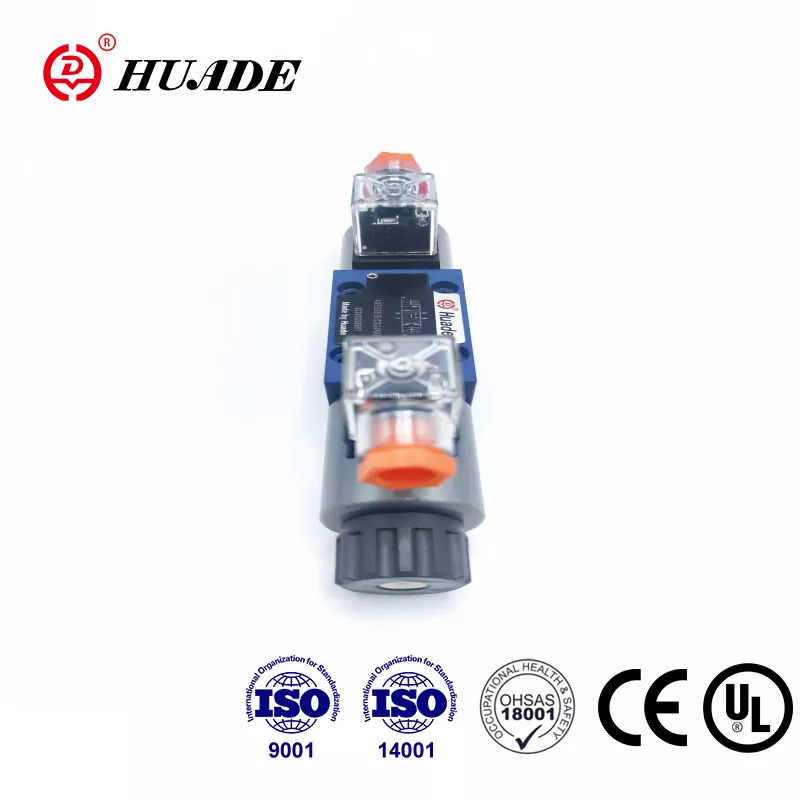

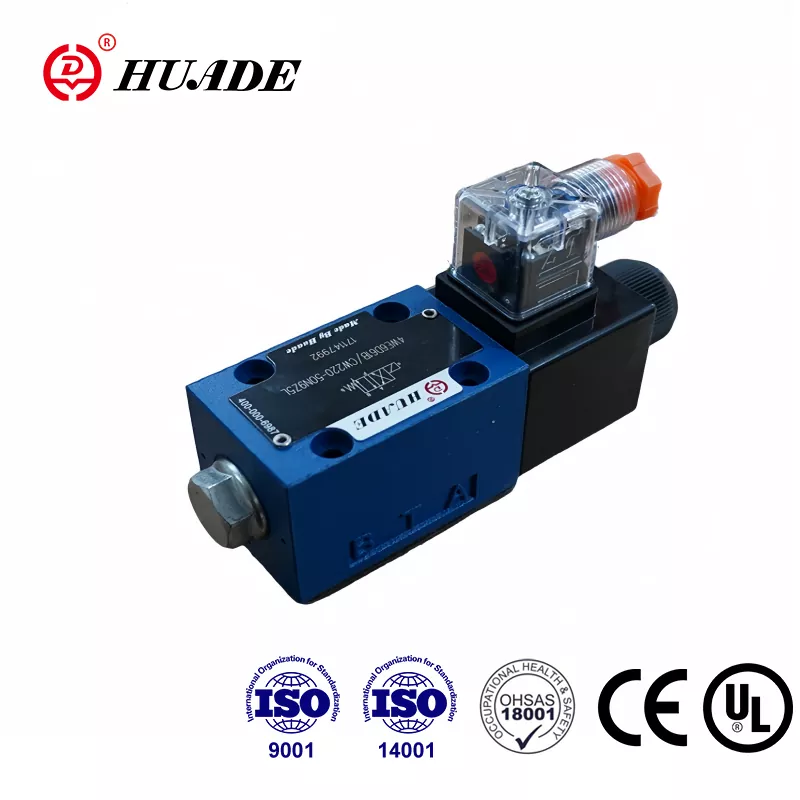

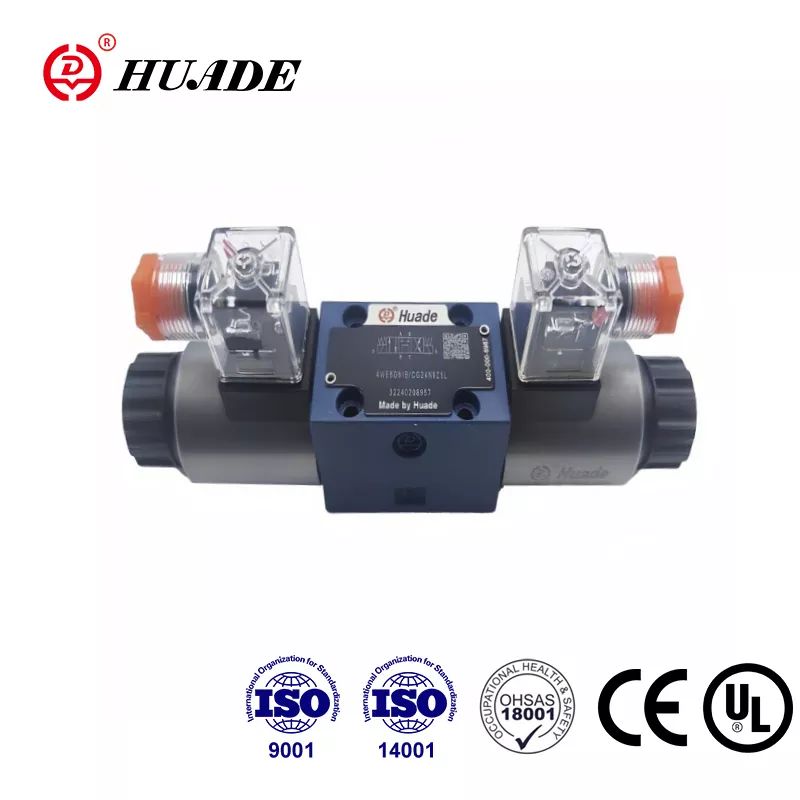

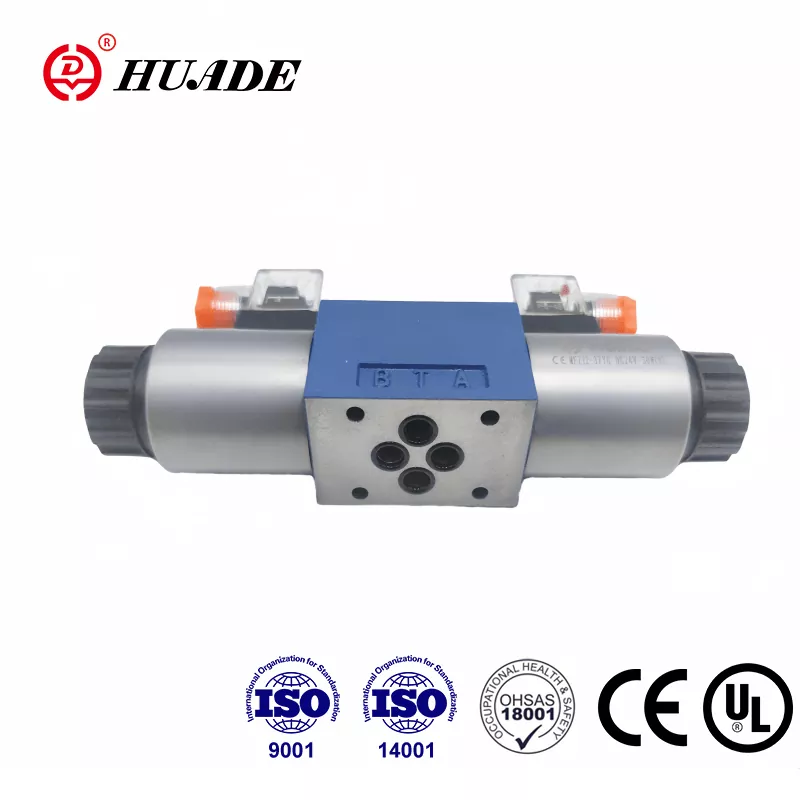

Huade wurde 1979 durch eine strategische Partnerschaft zwischen der chinesischen und der deutschen Regierung gegründet und ist eine herausragende Marke in der chinesischen Hydraulikindustrie. Das Huade®-Wegeschieberventil Typ 4WE 6 E ist eine kostengünstige Alternative zum gleichnamigen Modell von Rexroth. Huade legt großen Wert auf die Qualität, um sicherzustellen, dass jedes Wegeventil eine überragende Leistung bietet. Die Magnetwegeventilserie hat die CE-Zertifizierung bestanden. Dieser Wegeventiltyp verkauft sich gut. Die Ventile werden in Standardkartons mit fälschungssicheren Etiketten verpackt. Die Fabrik hat die drei wichtigsten Systemzertifizierungen für Qualitätsmanagement, Umweltmanagement und Arbeitsschutzmanagement bestanden. Huade®-Hydraulikventile werden häufig in den Bereichen Maschinenbau und Baumaschinen, Metallurgie, Werkzeugmaschinen, Umweltschutz, Schiffbau, Luft- und Raumfahrt, Schienenverkehr, Erdöl und Petrochemie, Militärindustrie und anderen Bereichen eingesetzt.
|
Hydraulisch |
|||
|
Max. Betriebsdruck Anschlüsse A,B,P (㎫) |
bis 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
Bei den Symbolen A und B muss Anschluss T als Ablassanschluss verwendet werden |
|||
|
Max. Durchfluss (L/min) |
80(-);60(～) |
||
|
Druckflüssigkeit |
Mineralöle oder Phosphatester |
||
|
Viskositätsbereich (mm2/s) |
2,8~500 |
||
|
Temperaturbereich der Druckflüssigkeit （℃） |
-30~+80 |
||
|
Verschmutzungsgrad |
Maximal zulässiger Verschmutzungsgrad der Hydraulikflüssigkeit gemäß NAS 1638 Klasse9. |
||
|
Elektrisch |
|||
|
Spannungsart |
Gleichstrom |
Wechselstrom 50/60 Hz |
|
|
Verfügbare Spannungen (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Stromverbrauch (W) |
30 |
||
|
Haltekraft (VA) |
- |
50 |
|
|
Einschaltleistung (VA) |
- |
220 |
|
|
Pflicht |
kontinuierlich |
||
|
Umschaltzeit auf IS0 6403 |
EIN (ms) |
25 bis 45 |
10 bis 20 |
|
AUS (ms) |
10 bis 25 |
15 bis 40 |
|
|
Schutzart nach DIN |
IP 65 |
||
|
Schalthäufigkeit (Zyklen/h) |
bis zu 15000 |
bis 7200 |
|
|
Bei elektrischen Anschlüssen ist der Schutzleiter (PE) |
|||
Merkmale:
▶ Direkt magnetbetätigtes Wegeschieberventil in Hochleistungsausführung
▶ Nassstift-Gleichstrom- oder Wechselstrommagnete mit abnehmbarer Spule
▶ Magnetspule um 90° drehbar
▶ Es ist nicht notwendig, die druckdichte Kammer beim Spulenwechsel zu öffnen
▶ Elektrische Anschlüsse wahlweise als Einzel- oder Zentralanschlüsse
▶ Handnotbetätigung, optional
▶ Anschlussmuster nach DIN 24 340 Form A, ISO 4401 und CETOP – RP 121H
Anwendung:
4WE 6 E ist ein magnetbetätigtes Wegeschieberventil. Es steuert den Start, Stopp und die Richtung einer Flüssigkeit.
Im Wesentlichen bestehen die Wegeventile aus dem Gehäuse (1), einem oder zwei Magneten (2), dem Steuerkolben (3) und einer oder zwei Rückstellfedern (4). Im stromlosen Zustand wird der Steuerkolben (3) durch Rückstellfedern (4) in der Neutral- bzw. Ausgangsstellung gehalten (außer bei Impulskolben). Die Betätigung des Steuerkolbens (3) erfolgt über Nassstiftmagnete (2). . Die Kraft der Magnete (2) wirkt über den Stößel (5) auf den Steuerkolben (3) und verschiebt diesen aus seiner Neutralstellung in die gewünschte Endlage. Dadurch ist ein freier Durchfluss von P nach A und von B nach T oder P gegeben nach B und A nach T.
Bei stromlosem Magnetventil (2) wird der Steuerkolben (3) durch die Rückstellfedern (4) in seine Neutralstellung zurückgeführt.
Eine optionale Handnotbetätigung (6) ermöglicht die Bewegung des Steuerschiebers (3), ohne dass das Magnetventil aktiviert wird.
Strukturdiagramm der WE 6 61B-Serie
