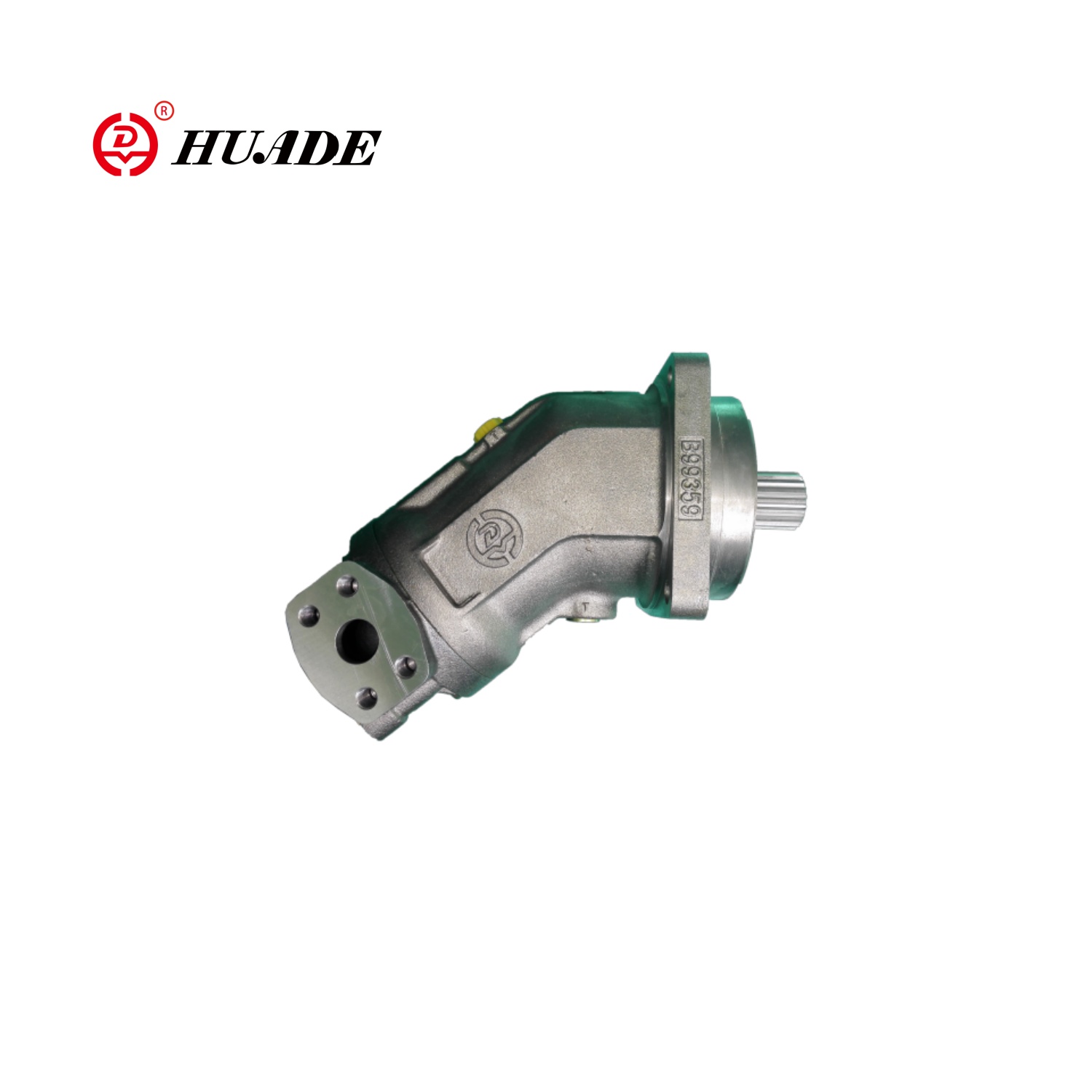

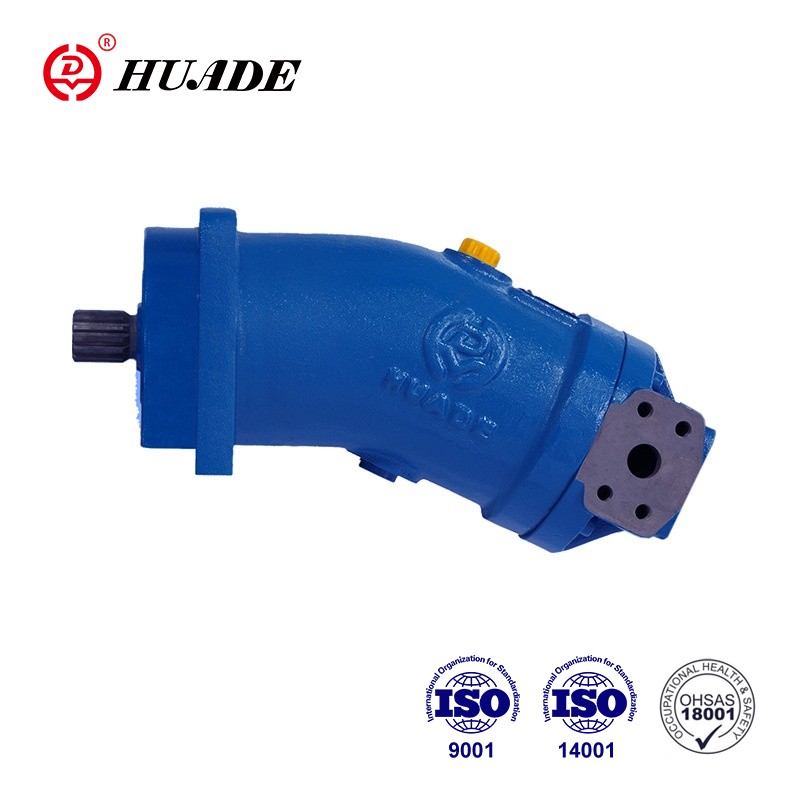

Axialkolbenmotor A2FM

Axialkolbenfestem Motor A2FM weist eine extrem hohe Anpassungsfähigkeit und Flexibilität auf. Es ist sowohl für öffnete als auch für geschlossene Schaltkreisanwendungen geeignet. Der Motor hat die Eigenschaften des kompakten Designs, der hohen Gesamteffizienz sowie der wirtschaftlichen und praktischen Anwendung.

Produktparameter des axialen Kolbens fester Motor A2FM

■ Wellendichtung… zulässige Druckbelastung

☑ Die Lebensdauer der Wellendichtung wird durch die Geschwindigkeit der axialen Kolbeneinheit und den Fallabflussdruck (Falldruck) beeinflusst.

☑ Der mittlere Differentialdruck von 2 bar zwischen dem Fall und dem Umgebungsdruck ist bei normaler Betriebstemperatur möglicherweise nicht dauerhaft überschritten.

☑ Siehe Diagramm für einen höheren Differenzdruck bei reduzierter Geschwindigkeit. Momentandruckspitzen (t <0,1 s) von bis zu 10 bar sind zulässig. Die Lebensdauer der Wellensiegel nimmt mit einer Zunahme der Häufigkeit von Druckspitzen ab.

☑ Der Falldruck muss gleich oder höher sein als der Umgebungsdruck.

■ Temperaturbereich

☑Die FKM -Wellendichtung kann für Fallabflusstemperaturen von -25 ° C bis +115 ° C verwendet werden

☑ Für Anwendungsfälle unter -25 ° C ist eine NBR -Wellendichtung erforderlich (zulässige Temperaturbereich -40 ° C bis +90 ° C). Geben Sie bei Bestellung eine NBR -Wellendichtung in einfachem Text an. Bitte kontaktieren Sie uns.

■ Flussrichtung

■ Geschwindigkeitsbereich

☑ Keine Begrenzung auf Mindestgeschwindigkeit Nmin. Wenn eine Einheitlichkeit der Bewegung erforderlich ist, darf die Geschwindigkeit Nmin nicht weniger als 50 U / min betragen. Siehe Werte Tabelle für maximale Geschwindigkeit.

■ Langzeitlager

☑ Größen 250 ～ 500

☑ Für eine lange Lebensdauer und Verwendung mit HF -Hydraulikflüssigkeiten. Identische externe Abmessungen als Motor mit Standardlagern. Eine anschließende Umwandlung in Langlebnisse ist möglich.

Es wird empfohlen, über Port U zu bewegend und zu einem Fall zu sein.

■ Flushing Flow ... empfohlen

Ports	Port für	Diagramm
A, b T	Arbeitsport Anschluss abtropfen lassen

Produktmerkmal und Anwendung von Axialkolben fester Motor A2FM

Merkmale:

Motor HD-A2FM-Größen 5 ~ 500 Serie 6

Nenndruck 400 bar/Maximaldruck 450 bar

▶ Festmotor mit axial verjüngter Kolben -Rotationsgruppe des Bogenachse -Designs für

hydrostatische Laufwerke in offenen und geschlossenen Schaltungen

▶ Für die Verwendung in mobilen und stationären Anwendungen ist die Ausgangsgeschwindigkeit

Abhängig vom Fluss der Pumpe und der Verschiebung des Motors.

▶ Ermöglichen Sie eine weitreichende Anpassung an den Antriebsfall fein abgestufte Größen

▶ Hochleistungsdichte, kleine Abmessungen, hohe Gesamteffizienz, gute Startmerkmale, wirtschaftliches Design, einteilige, sich verjüngende Kolben mit Kolbenringen zum Versiegeln.

Anwendung:

A2FM -Achsen -Axialkolben -Fixed -Verschiebungsmotor wird in mobilen Maschinen und in verschiedenen industriellen Anlässen wie Bagger, Kranen, Lader, Walzen, Betonmischer und anderen schweren Maschinen und Ausrüstungen sowie Metallurgie, Bergbau, Erdöl, chemische Industrie und andere Industriefelder häufig eingesetzt.
