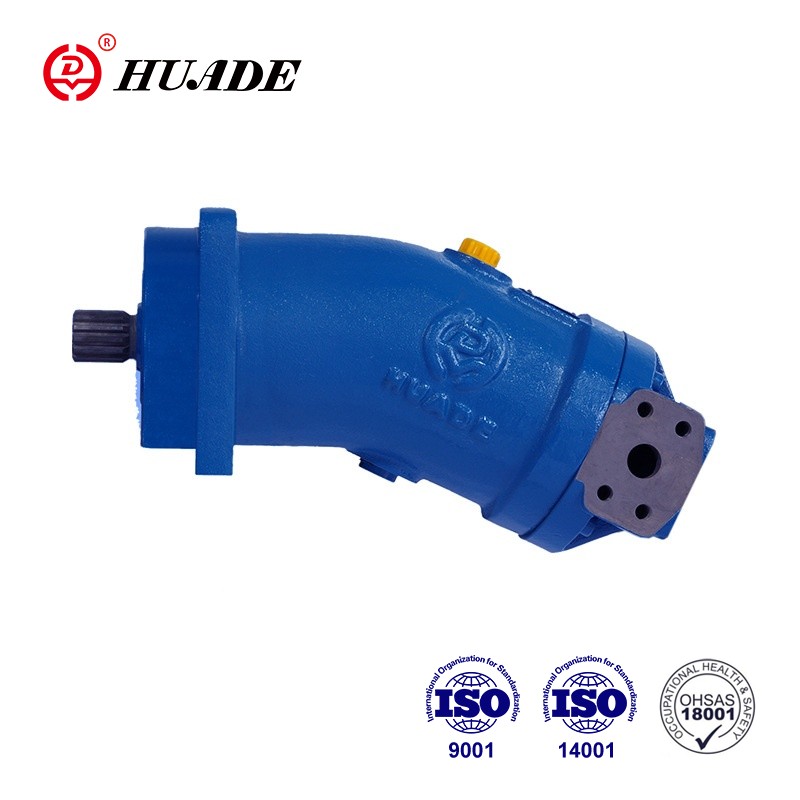

Axialkolben fester Motor A2FE -Serie 6

A2FE Series 6 Kolben Fixed Verschiebungsmotor spielt eine wichtige Rolle in Industriemaschinen. Aufgrund seiner hohen Geschwindigkeit, des großen Drehmomentausgangs und des Verhältnisses von Strom zu Gewicht sowie hoher Gesamteffizienz ist es für viele industrielle Geräte eine ideale Wahl. Die überlegene und stabile Arbeitsleistung des A2FE -Motors macht es zur bevorzugten Stromquelle in vielen industriellen Geräten und Maschinen.

 Produktparameter des axialen Kolbens fester Motor A2FE -Serie 6

■ Wellendichtung… zulässige Druckbelastung

☑ Die Lebensdauer der Wellendichtung wird durch die Geschwindigkeit der axialen Kolbeneinheit und den Fallabflussdruck (Falldruck) beeinflusst.

☑ Der mittlere Differentialdruck von 2 bar zwischen dem Fall und dem Umgebungsdruck ist bei normaler Betriebstemperatur möglicherweise nicht dauerhaft überschritten.

☑ Für einen höheren Differenzdruck bei reduzierter Geschwindigkeit siehe Diagramm.

Momentandruckspitzen (t <0,1 s) von bis zu 10 bar sind zulässig. Die Lebensdauer der Wellensiegel nimmt mit einer Zunahme der Häufigkeit von Druckspitzen ab.

☑Der Falldruck muss gleich oder höher sein als die Umgebung

■ Flussrichtung

■ Geschwindigkeitsbereich

☑ Keine Begrenzung auf Mindestgeschwindigkeit Nmin. Wenn eine Einheitlichkeit der Bewegung erforderlich ist, darf die Geschwindigkeit Nmin nicht weniger als 50 U / min betragen. Siehe Werte Tabelle für maximale Geschwindigkeit.

■ Langzeitlager

☑ Größen 250.355

☑ Für eine lange Lebensdauer und Verwendung mit HF -Hydraulikflüssigkeiten. Identische externe Abmessungen als Motor mit Standardlagern. Eine anschließende Umwandlung in Langlebnisse ist möglich.

Es wird empfohlen, über Port U zu bewegend und zu einem Fall zu sein.

■ Ports

Ports	Port für	Diagramm
A, b T	Arbeitsport Anschluss abtropfen lassen

Produktmerkmal und Anwendung von Axialkolben fester Motor A2FE -Serie 6

Merkmale:

Motor HD-A2FE-Größen 28 ~ 355 Serie 6

Nenndruck 400 bar Maximaler Druck 450 bar

■ fester Plug-in-Motor mit axial verjüngter Kolben-Rotationsgruppe der gebogenen Achse

Design für hydrostatische Laufwerke in offenen und geschlossenen Schaltungen.

■ weitreichende Integration in das mechanische Getriebe aufgrund der einkämpften Montage

Flansch in der Mitte des Gehäuses (extrem räumlich rettend

Konstruktion)

■ Kleine Abmessungen, hohe Gesamteffizienz, komplette Einheit, repariertes und

getestet, einfach zu installieren, einfach in das mechanische Getriebe einstecken, nein

Konfigurationsspezifikationen, die bei der Installation beobachtet werden sollen

Anwendung:

A2FE Bent-Achse Axialkolben Fixierter Verschiebungsmotor kann in Baumaschinen, Hydraulikpumpenstationen, Bohrstationen, Sprengmaschinen, Papierherstellung, Straßenmaschinen und anderen Geräten verwendet werden, um den Betrieb dieser Geräte stabil und zuverlässiger Strom zu unterstützen.
