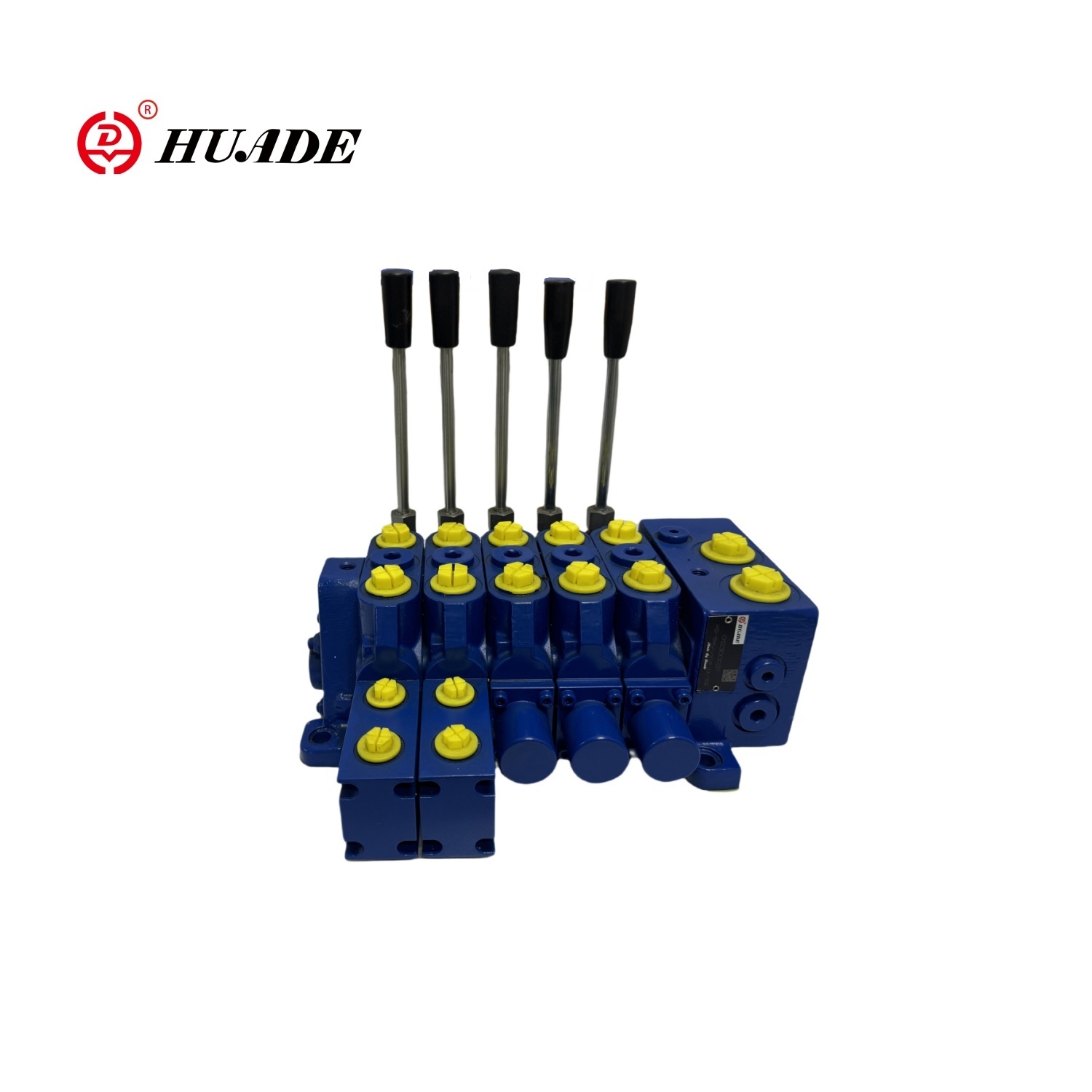

MWVX12-1x Multi-Wege-Ventil gilt hauptsächlich in Feldern wie Baumaschinen, Pfahlantriebsmaschinen und anderen. Es verfügt über eine Druckkompensationsfunktion (nach der Valve-Kompensation). Die Durchflussverteilung nimmt einen lastunabhängigen Verteilungsmodus an, der als LUDV-System (Lastempfänger und Entladen mit Richtventilen und variabler Verschiebungspumpe) bezeichnet wird. Sowohl unter der Durchflussuntersättigung als auch unter Sättigungsbedingungen können alle Ausführungsaktionen normal funktionieren. Das Produkt nimmt ein modulares Design an und ermöglicht eine flexible Kombination entsprechend den Bedürfnissen der Benutzer.
| Allgemein | ||||||
| Gewicht | Einteiliger Mehrwegventil (kg) | 5.5 | ||||
| Endplatte | 1.5 | |||||
| Ölimport | 7 | |||||
| Installationsort | Jeder Ort | |||||
| Ölanschlusstyp | Gewindeverbindung | |||||
| Hydraulische Parameter | ||||||
| Bewertungsfluss | Öleinlass P (l/min) | 120 | ||||
| Arbeitsöl Port A, B (l/min) | 70 | |||||
| Bewertungsdruck | LS (Bar) | 250 | ||||
| Maximaler Arbeitsdruck des Ölanschlusses | P (Bar) | 250 | ||||
| A, B (Bar) | 300 | |||||
| T (Bar) | 20 | |||||
| A, B (Bar) | 35 | |||||
| Maximaler Pilotdruck am Ölanschluss | Verwenden Sie eine Kontrollkurve von 6 bis 25 bar und sorgen Sie für den Öleinlassdruck (mindestens 3 bar). | |||||
| Reichweite | ||||||
| Hydrauliköl | Din51524 Mineralöl oder VDMA24569 HEES | |||||
| Hydrauliköltemperaturtemperaturbereich (℃) | -20 bis 80 | |||||
| Viskositätsbereich V mm2/s | 10 bis 380 | |||||
| Zulässige Kontaminationsniveau an Hydrauliköl | 20/18/16 Level | |||||
| Sauberkeitsniveau nach IS04406 (c) | Es wird empfohlen, einen Filter mit einer minimalen Filtrationsgenauigkeit von β10 ≥ 75 zu verwenden | |||||
| Anwendungshandbuch | Stromanschluss | |||||
| P, t (a) | P, t (s) | M, ls | A, B, p3 | a, b | ||
| ROSE -STROMMETSMOMME (NM) | 50 | 70 | 20 | 50 | 20 | |
| Systemdruckeinstellung | Einstellung durch LS -Druckentlastungsventil | |||||
| Hinweis: Sprühen Sie den Ventilblock nicht direkt mit Druckflüssigkeit ein | ||||||
Merkmale:
| Druck | 300BAR |
| Fließen | 120 l/min |
| Nenndruck | 250BAR (Pumpenseite) |
| 300BAR (Aktuatorseite) |
1. load druckunabhängige Durchflussverteilung (LUDV)
Für variable Pumpen/für Pumpen mit fester Versicherung
Eingebaute Lasthalteventil
Entladenfunktion
2. Gute Antworteigenschaften
3. Reduzieren Sie den Spitzenwert
4. Flushing und Kühlung
5. Schleuderrisiko einer Kavitation
6.Chip -Struktur: Öleinlass; kann durch Chip -Verbindung erweitert werden (maximal 8 Verbindungen auf einer Seite, bis zu 16 Verbindungen mit Zwischenverbindung)
7. Kontrollform: Hydraulische Kontrolle; manuelle Durchflussregelung; Hydraulische und manuelle Verbindungsregelung
8. LOAD -Druckkompensation; hohe Wiederholbarkeit; niedrige Hysterese
9.Valve Core -Schlaganfall -Begrenzer kann verwendet werden, um den Fluss anzupassen
10. Ladungslinderventil: Ladung mit Piloten betriebener Kompaktpakte-Ventil mit Ölauffüllungsfunktion
11.LS Druckbegrenzungsfunktion: Wird für das gesamte Mehrwegventil verwendet
Anwendung:
MWVX12-1x Multi-Wege-Ventil gilt hauptsächlich in Feldern wie Baumaschinen, Pfahlantriebsmaschinen und anderen.
