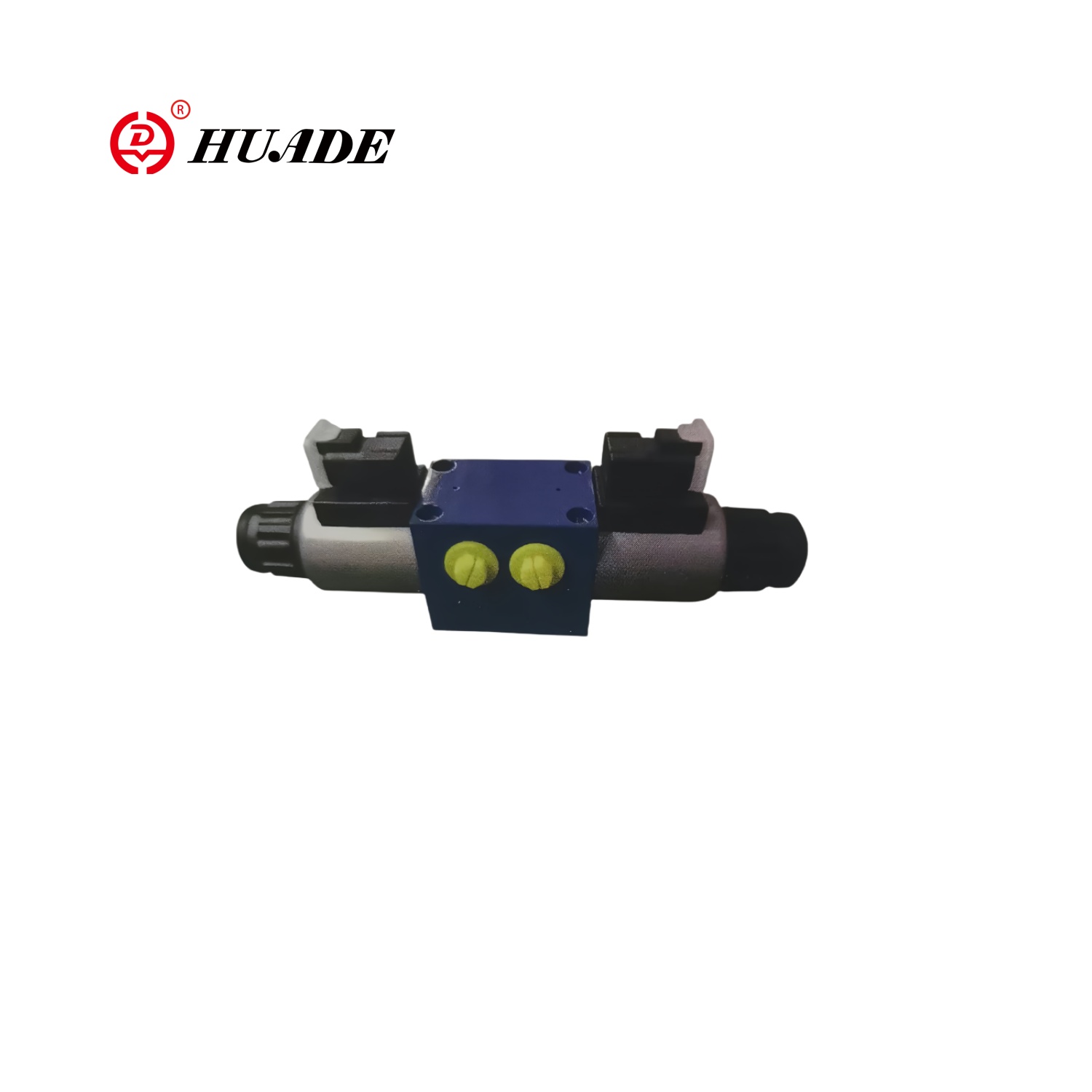

Das Magnetventil mit Gewindemethen ist ein direkt wirksames Magnetspulen-Spulenventil als Standardtyp Nass DC oder Wechselstrommagnet mit einer abnehmbaren Spule. Sein Arbeitsprinzip basiert auf der Wirkung der elektromagnetischen Kraft. Wenn die elektromagnetische Spule mit Energie versorgt wird, wird eine elektromagnetische Kraft erzeugt, um den Anker anzulocken, was wiederum den Ventilkern zum Bewegen treibt und so die Flussrichtung des Fluidmediums ändert oder den Durchgang öffnet/schließt. Durch die Steuerung der Stromversorgung der elektromagnetischen Spule kann die genaue Schalt- oder Schaltfunktion des Flüssigkeitsmediums erreicht werden.
| Maximaler Arbeitsdruck | A 、 b 、 p | bis 315 Bar |
| T | bis 210Bar (DC) bis 160 bar (AC) Wenn der Arbeitsdruck den zulässigen Druck des Ventilanschlusses t überschreitet, muss für die Ventilkerne A und B Port T als Ölentladungsanschluss verwendet werden | |
| Maximaler Fluss | 40l/min | |
| Hydraulikflüssigkeit | Mineralöl, Phosphatesteröl | |
| Mittlere Temperatur | -30 ~+80 ℃ | |
| Spannungstyp | DC | AC |
| 12、24、42、60、96、110、180、205、220 | 42、110、120、230、50/60Hz | |
| Strom erforderlich | 30W | |
| Schaltfrequenz | bis 15000/h | bis 7200/h |
| Isolationsanforderungen | IP65 | |
| Hinweis: Elektrische Verbindungen müssen geerdet sein | ||
Merkmale:
▶ Das Elektromagnet kann um 90 ° gedreht werden
▶ Die Spule kann ersetzt werden, ohne Öl hinzuzufügen
▶ Sie können sich individuell oder zentral anschließen
▶ OPTIONAL Manual Notfallbetrieb
▶ Gewindeverbindung, kompakte Struktur
Anwendung:
Die elektromagnetischen Umkehrventile von Huade werden in vielen Bereichen häufig verwendet, wie z. B. automatisierte Produktionslinien, Umgebungsschutzgeräte, Kühlgeräte, Abwasserbehandlung, Petrochemikalien.
