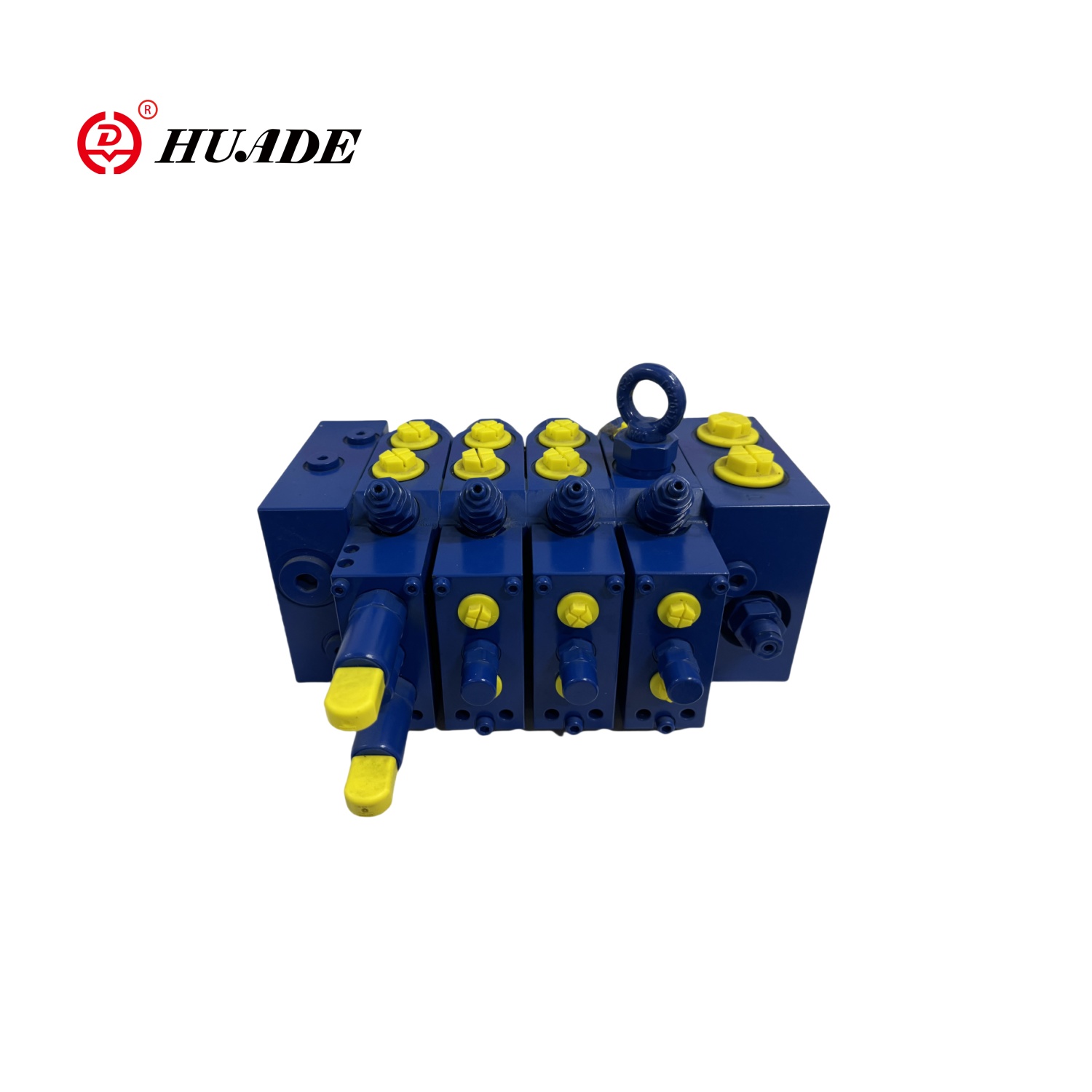

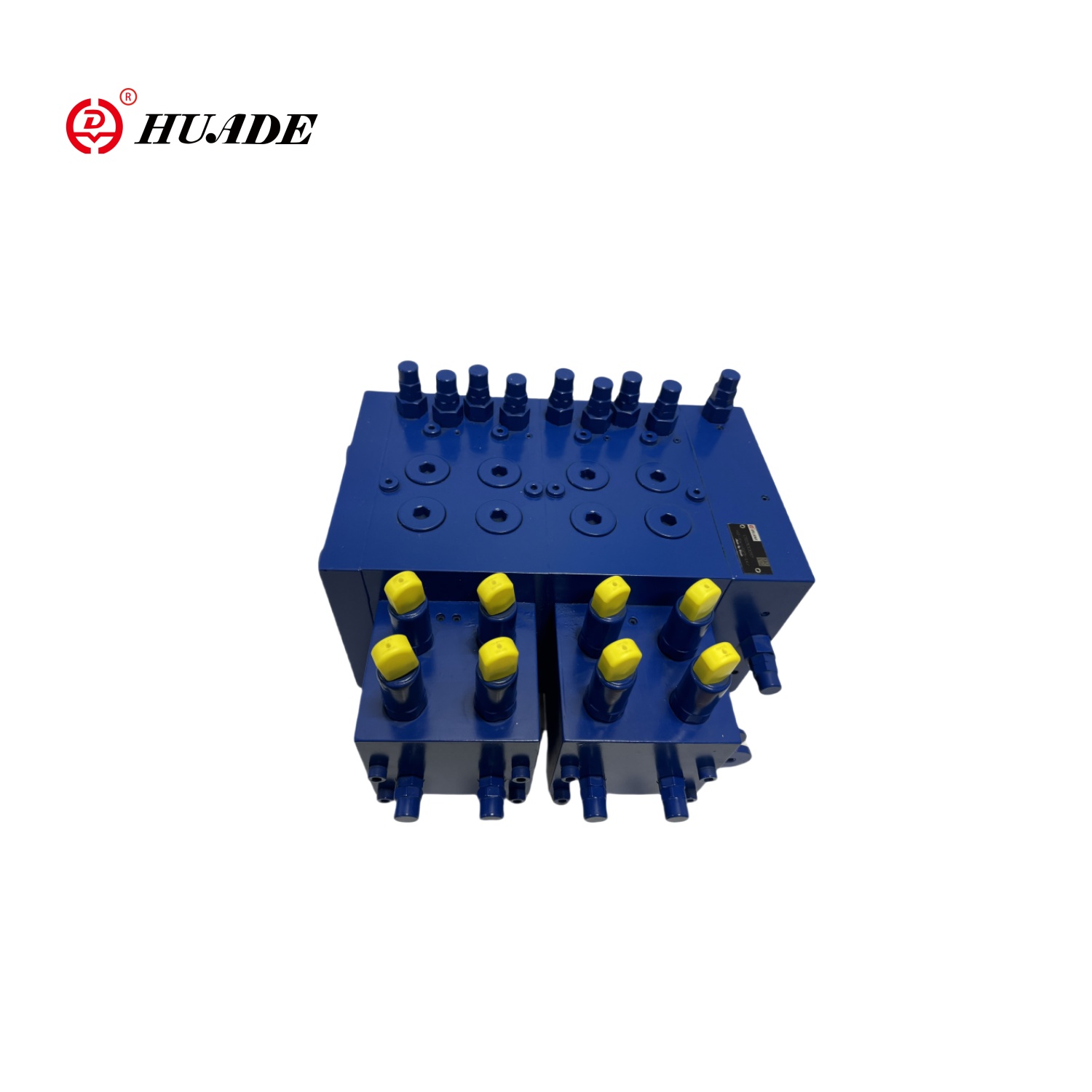

Ein lastempfindliches Mehrwegventil ist ein Ventil, das die Änderungssignale von Druck, Strömung und Leistung am Ventil zurückspeist, um die Kontrollfunktion zu realisieren. Es kann den Durchfluss automatisch entsprechend der Laständerung einstellen, um die Stabilität und Effizienz des Systems aufrechtzuerhalten. Das lastempfindliche Mehrwegventil ist normalerweise mit einem Drucksensor ausgestattet, um die Hydraulikdruckänderungen im System in Echtzeit zu überwachen.
| Allgemein | ||
| Installationsort | Keine Anforderung | |
| Ölhafen | Rohrgewinde IS0228/1 | |
| Gewicht | Öleinlass (Seite) （kg） | 7 |
| Richtventil, hydraulisch （kg） | 7.1 | |
| Richtventil, Elektrohydraulik （kg） | 7.5 | |
| Ende （kg） | 5.8 | |
| Hydrauliköl- und Umgebungstemperaturbereich (℃) | -20 bis 80 | |
| Hydraulik | ||
| Fließen | Port P q l/min | 300 mit Zwischenöleinlass |
| L/min | 200 mit Seitenöleinlass | |
| Port A 、 B q l/min | 150 mit Druckkompensator- und Lastenthaltsfunktion (s Typ) | |
| L/min | 190 mit Druckkompensator, ohne Lastnutzfunktion (t Typ) | |
| L/min | 200 Druckkompensator (Typ C) | |
| Nominaldruck P Bar | 350 | |
| Maximaler Arbeitsdruck pro Port | P P Bar | 350 |
| A, B P Bar | 420 | |
| LS P Bar | 330 | |
| T P Bar | 30 | |
| Und P Bar | Kein Druck zur Panzer zurückkehrt | |
| Maximaler Pilotdruck pro Port | X P Bar | 35 |
| A, B P Bar | 35 | |
| Pilotdruckbereich | Hydraulische P -Bar | 8,5 bis 22,5 |
| Elektro-Hydraulik-P-Bar | 6.5 bis 17,2 | |
| Erforderlicher Kontrolldifferenzdruck des Mehrwegventils | S-Typ- und C-Typ-P-Bar | 18 |
| T-Typ P Bar | 25 | |
| LS Reliefventilfunktion (Einstellbereich) Balken | 50 bis 149? 150 bis 330 | |
| Hydrauliköl | DIN51524 Mineralöl | |
| Viskositätsbereich V MM2/S | 10 bis 380 | |
| Zulässige Kontaminationsniveau an Hydrauliköl | 20/18/15 Level | |
| Sauberkeitsniveau nach IS04406 (c) | Es wird empfohlen, einen Filter mit einer minimalen Filtrationsgenauigkeit von β10 ≥ 75 zu verwenden | |
| Elektronische Geräte | ||
| Elektrisches Pilotsteuerventil | TM1005110 Schaltventil | |
| TM82002 Proportionalventil | ||
Merkmale:
▶ Proportional Richtungsventil für die Durchflussregelung unabhängig vom Lastdruck
▶ Chipstruktur
▶ Mit Lastdruckkompensationsfunktion
▶ Hohe Wiederholbarkeit und niedrige Hysterese
▶ kann durch Schlaganfallbegrenzer eingestellt werden
▶ Überlaufventil mit Ölfüllfunktion
| Druck | 300BAR |
| Fließen | 120 l/min |
| Nenndruck | 250BAR (Pumpenseite) |
| 300bar(Actuator side) | |
| Maximaler Fluss | |
| (Pumpenseite) | 200 l/min (Seitenöleinlass) |
| 200 l/min (Zwischenöleinlass) | |
| (Aktuatorseite) | 200 l/min (mit Lasthaltefunktion) |
| 190 l/min (mit Druckkompensator) | |
| 150 l/min (mit Druckkompensator und Lasthalteventil) |
Anwendung:
Aufgrund ihrer hervorragenden Leistung wurden in vielen Bereichen die Last-Sensing-Ventile wie Baumaschinen, landwirtschaftliche Maschinen, industrielle Herstellung, Hebe- und Transportmaschinerie, Bergbaumaschinen, Schiffe und Marine Engineering häufig eingesetzt.
