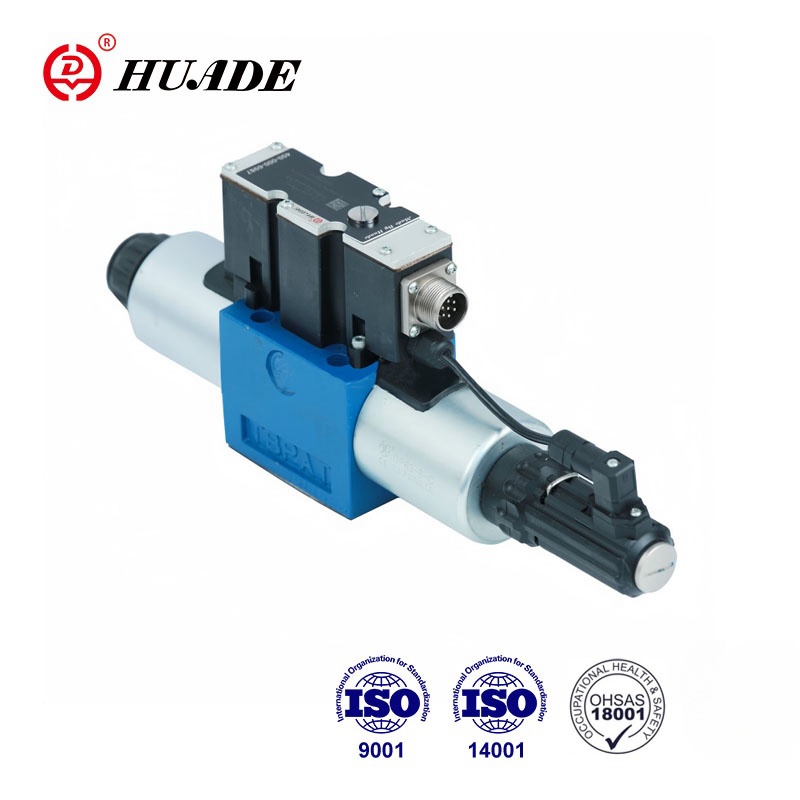

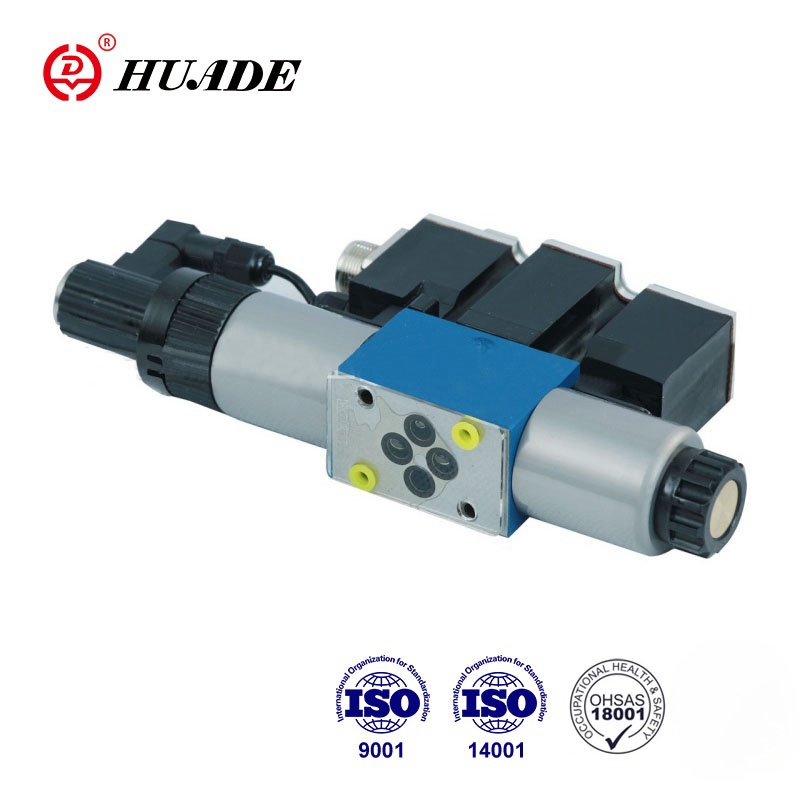

Bei diesem Proportionalventil 4WRE-2X handelt es sich um ein Proportional-Wegeventil mit direkt wirkendem Proportionalmagneten, das zur Steuerung der Durchflussmenge und Fließrichtung des Hydrauliköls dient. Es hat die Eigenschaften eines schönen Aussehens. Es ist einfach zu bedienendes Proportionalventil 4WRE-2X. Benutzer müssen zur Verwendung lediglich einen siebenadrigen Stecker verwenden und gleichzeitig die Anpassung der Elektrohydraulik lösen, was der Anwendung der Bussteuerungstechnologie förderlich ist.
| Hydraulisch | |||
| Größe | 6 | 10 | |
| Betriebsdruck | Anschlüsse A, P, B | 31.5 | 31.5 |
| Port T | 21 | 21 | |
| Nenndurchfluss Qvnom bei △ P=1MPa(L/min) | 8、16、32 | 25、50、75 | |
| Max. zulässiger Durchfluss (L/min) | 80 | 180 | |
| Verschmutzungsgrad (μm) | ≤20 (empfohlen 10) | ||
| Hysterese (%) | ≤0,1 | ||
| Umkehrspanne (%) | ≤0,05 | ||
| Antwortempfindlichkeit (%) | ≤0,05 | ||
| Druckflüssigkeit | Mineralöle, Phosphatester | ||
| Viskositätsbereich mm2/S | 20 bis 380 | ||
| Umgebungstemperaturbereich (℃) | 4WRE | -20 bis +70 | |
| 4WREE | -20 bis +50 | ||
| Gewicht (kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Elektrik (integrierte Elektronik) | |||
| Größe | 6 | 10 | |
| Art der Versorgung | Gleichstrom | Gleichstrom | |
| Nennspannung (V) | 24 | ||
| Nennstrom des Magneten (A) | 2.5 | ||
| Widerstand der Magnetspule (Ω) | Spulenwiderstand bei 20℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Pflicht | 100 % | ||
| Max. Spulentemperatur (℃) | bis 150 | ||
| Isolierung nach DIN40050 | IP65 | ||
| Technische Daten des zugehörigen Verstärkers | |||
| Zugehöriger Verstärker | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Versorgungsspannung | Nennspannung VDC | 24 | |
| Unterer Grenzwert V | 19.4 | ||
| Oberer Grenzwert V | 35 | ||
| Verstärkerleistung | Imax A | <2 | |
| Impulsstrom A | 3 | ||
Merkmale:
▶Direkt gesteuertes Proportional-Wegeventil zur Steuerung der Richtung und Größe eines Durchflusses
▶Zur Unterplattenmontage
▶Elektrische Positionsrückmeldung
▶Federzentrierte Steuerspule
▶Typ 4WREE, integrierte Ventilelektronik mit Schnittstelle A1 oder F1
▶Die Betätigung erfolgt durch Proportionalmagnete mit Zentralgewinde und abnehmbarer Spule
▶Ventil- und Elektroniksteuerung aus einer Hand
Anwendung:
Das Proportional-Wegeventil 4WRE-2X wird häufig in verschiedenen Bereichen wie Werkzeugmaschinen, Leichtindustrie, Metallurgie, Bergbau, Luft- und Raumfahrt usw. eingesetzt.
Die 4/2- und 4/3-Proportional-Wegeventile sind direktgesteuerte Komponenten in Plattenaufbautechnik.
Der Betrieb erfolgt über Proportionalmagnete mit Zentralgewinde und abnehmbarer Spule. Die Ansteuerung der Magnete erfolgt wahlweise über eine externe Steuerelektronik (Typ WRE) oder eine integrierte Steuerelektronik (Typ WREE).
Funktionsbeschreibung:
Bei stromlosen Magneten (5 und 6) wird der Steuerkolben (2) durch die Druckfedern (3 und 4) in Mittelstellung gehalten.
Direkte Betätigung des Steuerkolbens (2) durch Bestromung eines der Proportionalmagnete, z.B. Ansteuerung des Magneten „b“ (6)
→Bewegung des Steuerkolbens (2) nach links proportional zum elektrischen Eingangssignal
→Verbindung von P nach A und B nach T über blendenartige Querschnitte mit progressiver Strömungscharakteristik
Entregung des Magnetventils(6)
→Der Steuerkolben (2) wird über die Druckfeder (3) in die Mittelstellung zurückgeführt.
HD-4WRE...A-2X
Im stromlosen Zustand wird die Spule (2) durch die Rückholfedern des Magnetventils in einer mechanischen Mittelposition gehalten. Dies bezieht sich beim Kolbensymbol „V“ nicht auf die hydraulische Mittelstellung! Wenn der Regelkreis des elektrischen Ventils geschlossen ist, befindet sich der Schieber in der hydraulischen Mittelposition.
Design:
Das Ventil besteht im Wesentlichen aus:
•Gehäuse(1) mit Montagefläche
• Steuerkolben (2) mit Druckfedern (3 und 4)
• Magnete (5 und 6) mit Zentralgewinde
• Wegaufnehmer (7)
•Optionale integrierte Steuerelektronik(8)
•Die mechanische Nullpunkteinstellung (9) ist über Pg 13,5 und die elektrische Nullpunkteinstellung über Pg 7(10) (Typ 4WREE) zugänglich.
Symbol des Proportional-Wegeventils 4WRE-2X
