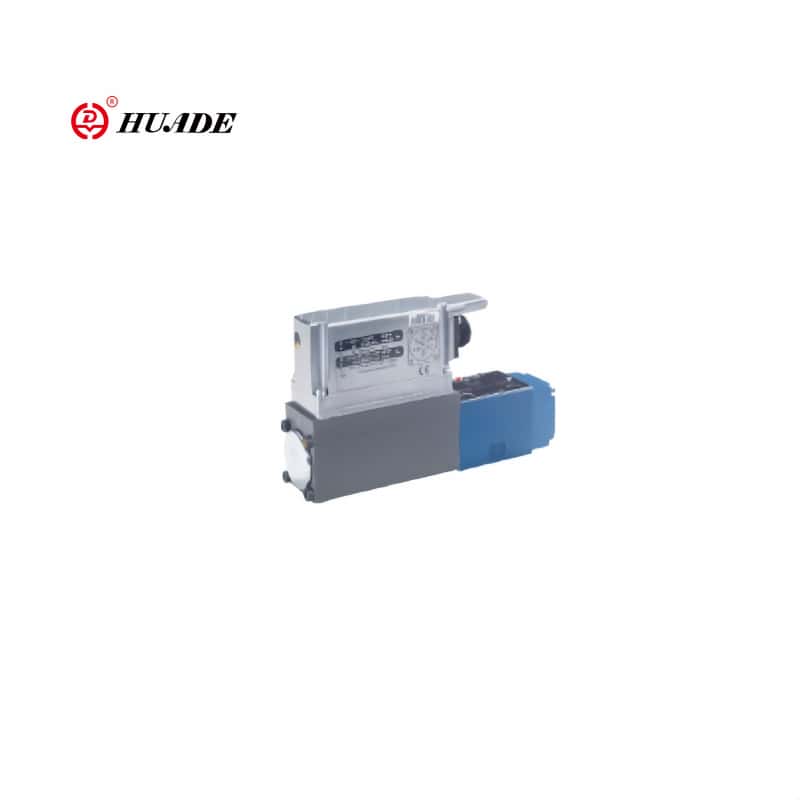

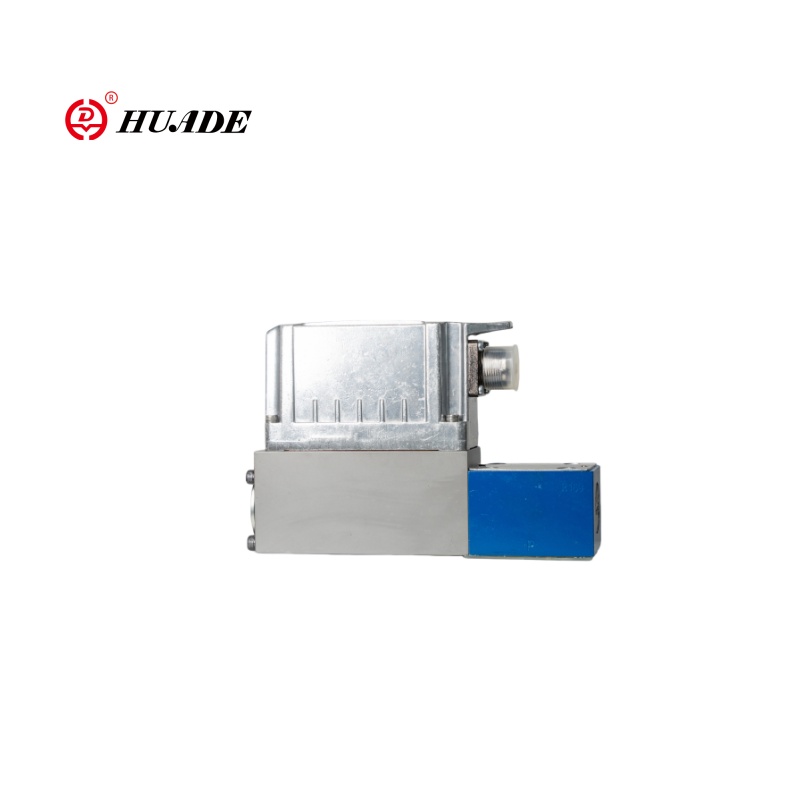

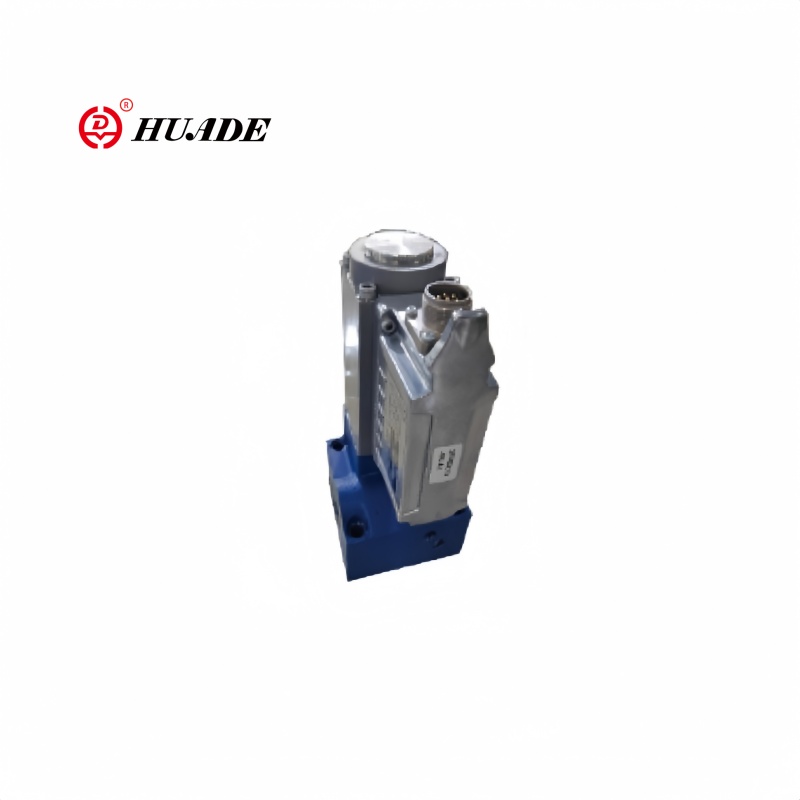

Proportionaler Durchflussregelventil 3Freez-1x

Das proportionale Durchflussventil 3Freez-1x ist eine hohe Präzisionskontrollkomponente, die normalerweise in industriellen Automatisierungssystemen verwendet wird, die eine präzise Durchflussregelung oder die Verteilung des Durchflussverhältnisses erfordern. Das Ventil 3Freez-1x ist ein elektronisch gesteuerter Proportionalregler (0-10 V/4-20 mA-Signaleingang). Der Druck kann in der Regel 315-bar erreichen und für Hochdruckhydrauliksysteme geeignet sind. Das proportionale Durchflussventil 3Freez-1x-Ventil kann in SPS- und DCS-Systeme integriert werden und unterstützt Modbus und andere Kommunikationsprotokolle. Das proportionale Ventil 3Freez-1x steuert die Durchflussrate durch den Anteil der elektrischen Signale, realisiert die stufenlose Geschwindigkeitsregulierung des Aktuators und verbessert die Reaktionsgenauigkeit des Systems.

Produktparameter des proportionalen Durchflussregelventils 3Freez-1x

Produktmerkmal und Anwendung des proportionalen Durchflussregelventils 3Freez-1x

Merkmale

▶ Direkt gesteuerte Durchflussregelventile NG6 und NG10 mit Bordelektronik und induktiver Positionswandler

▶ Mit Positionskontrolle, minimaler Hysterese <1 %, siehe technische Daten

▶ Die 3-Wege-Funktion wird dadurch bestimmt, wie die hydraulischen Anschlüsse zugewiesen werden (Restfluss über Port P, 3. Weg)

▶ Einstellbar mittels der gesteuerten Magnetposition, des Positionswandlers und der Bordelektronik

▶ Für die Subplate-Befestigung, Montagelochkonfiguration NG6 bis ISO4401-03-02-0-94, NG10 bis ISO 4401-05-04-0-94

▶ Subplates gemäß Katalogblatt, RE 45053 für NG6, Re 45055 für NG10 (separat bestellen)

▶ Plug-in-Stecker zu DIN 43563-AM6, siehe Katalogblatt Re 08008 (separat bestellen)

▶ Daten für die On-Board-Triggerelektronik

• entspricht CE, EMC -Richtlinien

In 61000-6-2: 2002-08

Und 61000-6-3: 2002-08

• UB = 24VVNOM DC

• Elektrischer Anschluss 6p+pe

• Signalbeteiligung

-Standard 0 ...+10 V (A1)

• Ventilkurve kalibriert in der Fabrik

Anwendung:

Das proportionale Durchflussventil 3Freez-1x wird häufig in Hydrauliksystemen, Baumaschinen, Injektionsformmaschinen, Stanzmaschinen, Chemikalie-/Prozesskontrolle usw. verwendet. Das explosionssichere Modell kann auch in Automatisierungsausrüstung in gefährlichen Bereichen wie Öl und Erdgas verwendet werden.

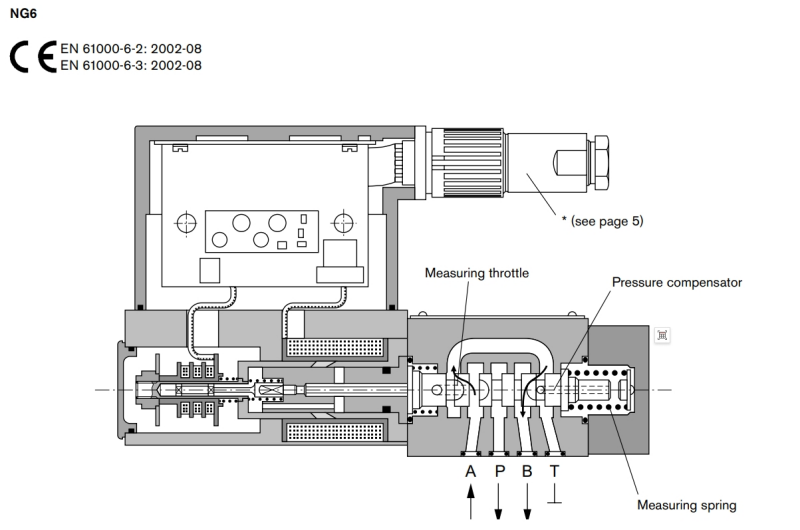

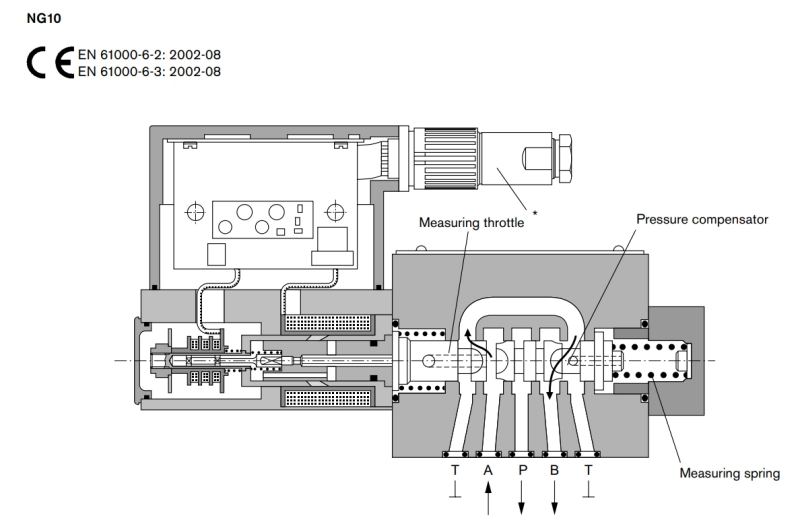

Funktion und Abschnitt des proportionalen Durchflussregelventils 3Freez-1x

Allgemein

Typ 3freez Proportional-Durchflussregelventile mit Positionsregelung und Bordelektronik sind in nominalen Größen6 und 10 erhältlich. Sie werden mittels eines proportionalen Magneten mit induktivem Positionswandler betätigt. Die Hysterese beträgt <1 %.

Die On-Board-Elektronik wird in der Fabrik kalibriert und ermöglicht schnelle Reaktionszeiten. Das Design des Ventilkörpers ist so, dass der Restfluss durch Port P. verläuft

Grundprinzip

Um die Ölflussrate von B einzustellen, wird in der Triggerelektronik ein Sollwert eingestellt. Basierend auf diesem Sollwert steuert die Elektronik die Magnetspule als Funktion des Signals aus dem Positionswandler. Die Positionskontrolle sorgt für eine sehr geringe Hysterese. Die Ventilöffnung wird durch die Messkanten an der Spule bestimmt, und der integrierte Druckkompensator vergleicht den Druckabfall mithilfe einer 8-bar-Messfeder. Der Druckkompensator mit Messfeder reguliert den Druck vor der Drosselkante gemäß der vereinfachten Formel: "Lastdruck plus Kraft der Messfeder". Auf diese Weise wird der Druckabfall über der Messkante auf konstanter Ebene gehalten.
