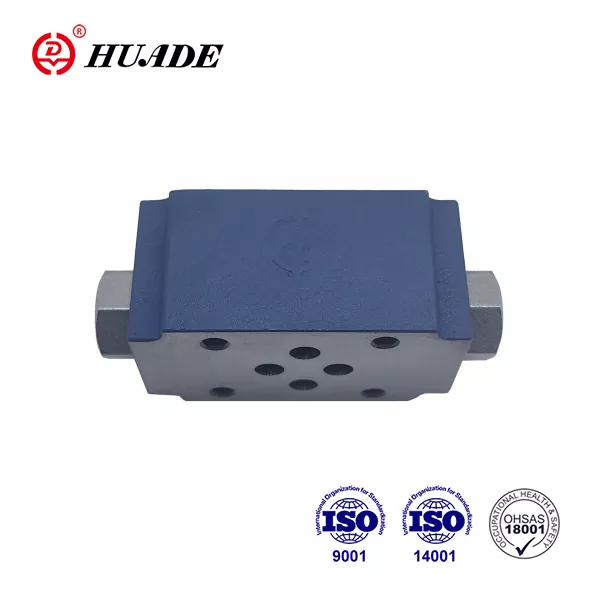

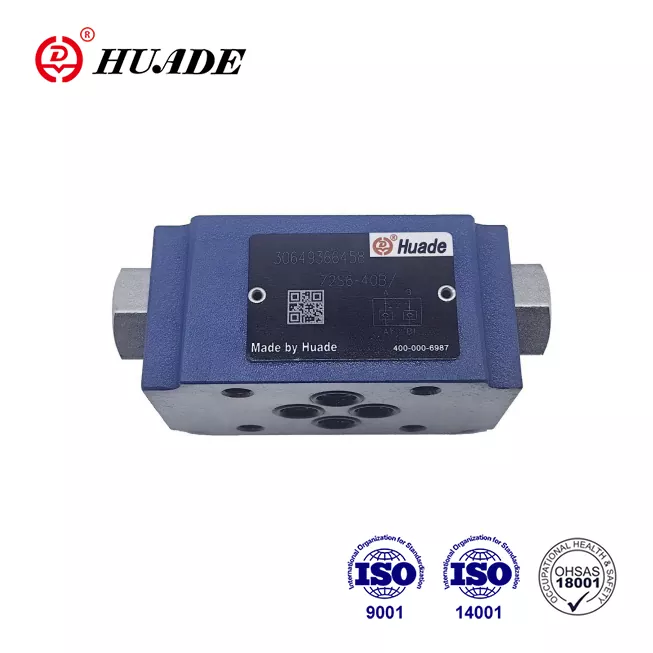

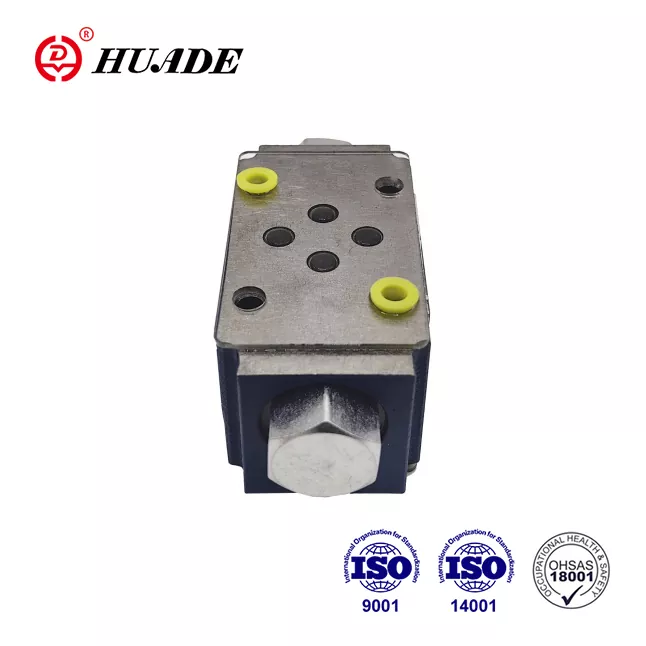

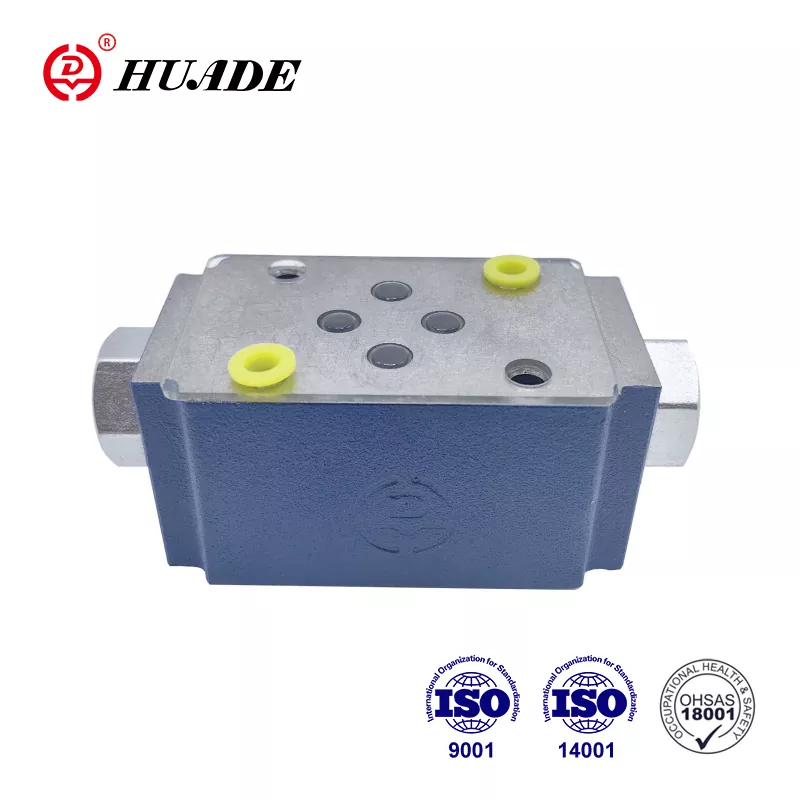

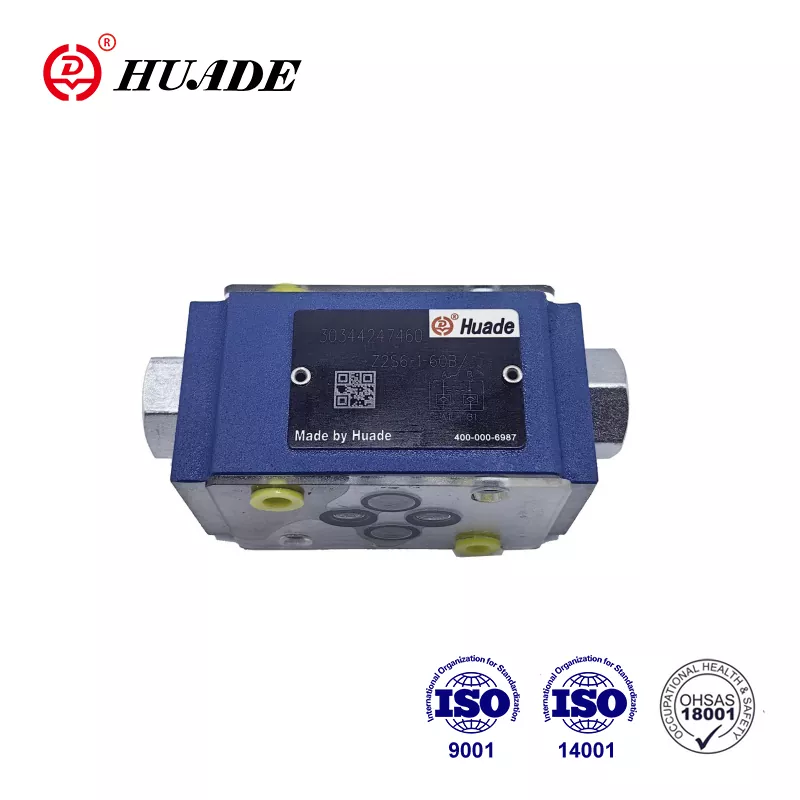

Rückschlagventil-Zwischenplatte Z2S 6

Aufgrund der siebenjährigen Erfahrung in der Zusammenarbeit mit Rexroth ab 1979 hat Huade Spitzentechnologie von Rexroth integriert. Das Huade®-Rückschlagventil Z2S 6 kann die von Rexroth angebotene Baureihe vollständig ersetzen. Es hat einen besseren Preis. Das Werk hat ISO9001, ISO14001 und OH SAS18001 bestanden. Huade®-Hydraulikventile werden aufgrund ihrer zuverlässigen Leistung in der Militärindustrie eingesetzt. Es ist technologisch fortschrittlicher und langlebiger als die ähnlichen Produkte dieser Linie. Es ist eine bekannte nationale Marke in China.

Produktparameter der Rückschlagventil-Zwischenplatte Z2S 6

Produktmerkmale und Anwendung der Rückschlagventil-Zwischenplatte Z2S 6

Merkmale:

▶ Zur Verwendung in vertikalen Stapelanordnungen

▶ Zum leckagefreien Verschließen von einem oder zwei Serviceanschlüssen

▶ Anschlussmuster nach DIN 24 340 Form A, ISO4401 und CETOP – RP 121H

Anwendung:

Dieses Rückschlagventil Z2S wird für die vertikale Stapelinstallation verwendet. Es kann je nach Bedarf einen oder zwei Arbeitsölanschlüsse ohne Leckage abdichten.

Funktionen, Schnitt, Symbole der Rückschlagventil-Zwischenplatte Z2S 6

Hydraulisch entsperrbare Rückschlagventile vom Typ Z2S sind in Sandwichplattenbauweise ausgeführt. Sie dienen dem leckagefreien Verschluss von einem oder zwei Serviceanschlüssen auch über längere Zeiträume. Der freie Fluss erfolgt von A1 nach A2 oder von B1 nach B2. Durchfluss in A1 B1 die Gegenrichtung ist blockiert. Wenn Flüssigkeit von A1 nach A2 fließt, steht der Schieber (1) unter Druck und wird nach rechts gedrückt, wodurch das Kugeltellerventil (2) geöffnet wird, das dann den Teller (3) öffnet. Um ein korrektes Schließen des Ventils zu gewährleisten, müssen die Serviceanschlüsse A2 B2 des Wegeventils in Neutralstellung mit dem Tank verbunden sein.

Symbol von Z2S

Schnittansicht von Z2S 6

Typisches Schaltungsbeispiel von Z2S
