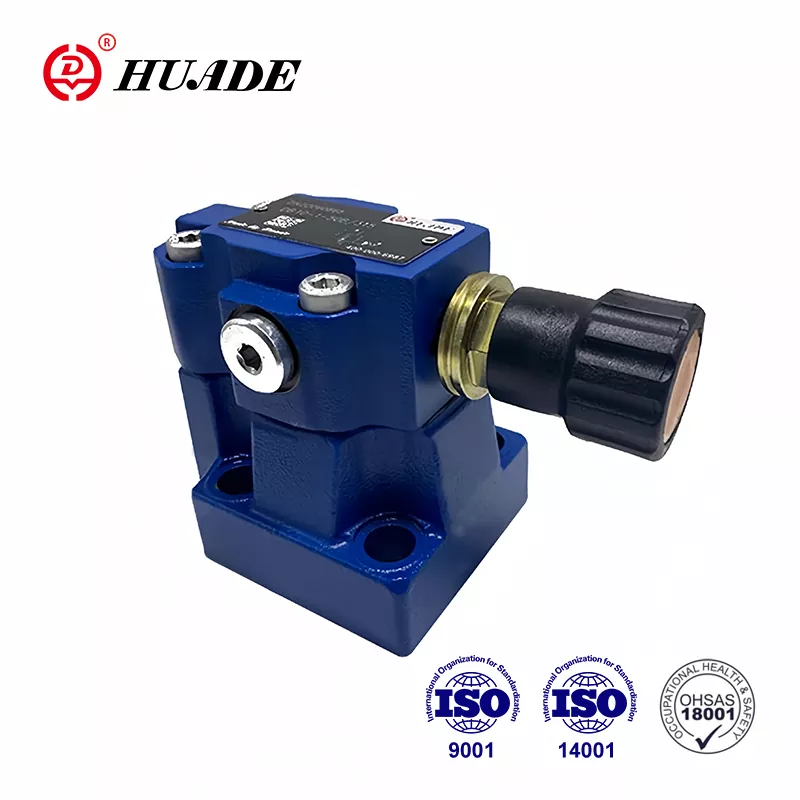

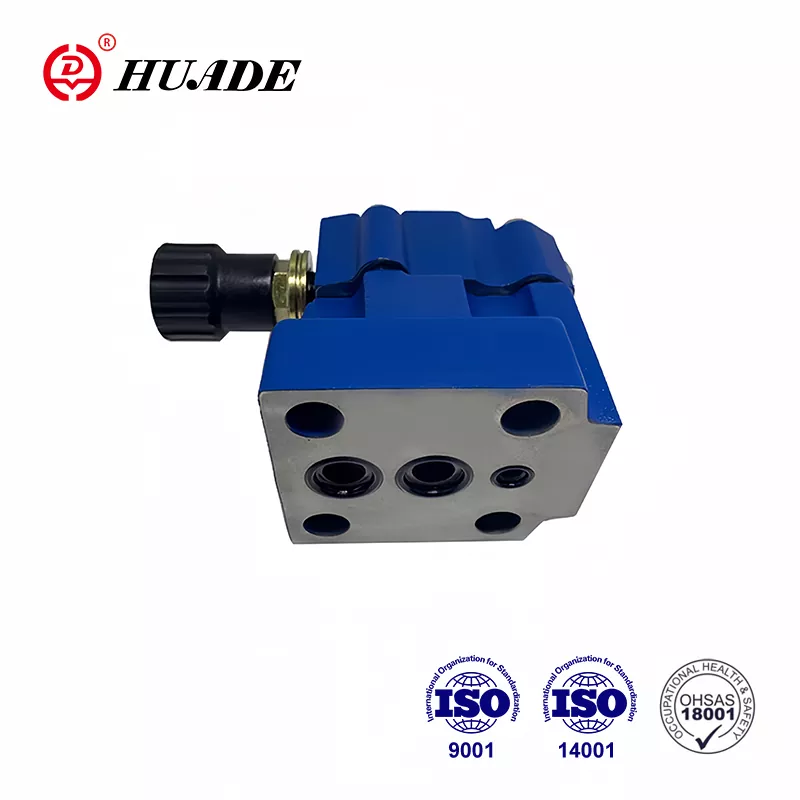

Druckbegrenzungsventil DB 20

Im Vergleich zu anderen ähnlichen Produkten sind Huade®-Druckbegrenzungsventile in diesem Bereich technologisch fortschrittlicher und langlebiger. Ventile vom Typ DB 20 können das von Rexroth angebotene DB 20 ersetzen. Das Werk ist bestrebt, seinen Kunden hochwertige und stabile Hydraulikdruckventile anzubieten. Es wurden mehr als 750 fortschrittliche Produktionsanlagen aus aller Welt eingeführt. Das Werk hat ISO9001, ISO14001 und OH SAS18001 bestanden. Huade®-Hydraulikventile sind im Vergleich zu weltbekannten Marken relativ günstig. Aufgrund seiner hohen Qualität und seines niedrigen Preises hat Huade Hydraulic viele Kunden im In- und Ausland angezogen und die breite Anerkennung der Verbraucher gewonnen.

Produktparameter des Druckbegrenzungsventils DB 20

Produktmerkmale und Anwendung des Druckbegrenzungsventils DB 20

Merkmale:

▶ Unterplattenmontage

▶ Anschlussbild nach DIN 24 340, Form E, ISO 6264 und CETOP – RP 121H

▶ Rohranschluss

▶ Insert connection

▶ Drei Einstellelemente:

. Drehknopf

. Verhexen. Kopfschraube mit Schutzkappe

. Abschließbarer Drehknopf mit Skala

▶ Magnetgesteuerte Entladung über eingebautes Wegeschieberventil

Funktion, Aufbau und Symbole des Druckbegrenzungsventils DB 20

Allgemein

Druckventile vom Typ DB sind vorgesteuerte Druckbegrenzungsventile.

Sie dienen zur Begrenzung des Steuerdrucks.

Die Druckbegrenzungsventile (DB) bestehen im Wesentlichen aus dem Hauptventil (1) mit Hauptschieberbaugruppe (3) und dem vorgesteuerten Ventil (2) mit Druckeinstellelement.

Druckbegrenzungsventil Typ DB

Der im Anschluss A anstehende Druck wirkt auf den Hauptkolben (3). Gleichzeitig wird über die Steuerleitungen (6) und (7), die mit Blenden (4) und (5) versehen sind, Druck auf die federbelastete Seite des Hauptkolbens (3) und auf die Kugel (8) ausgeübt ) im Vorsteuerventil (2). Übersteigt der Druck im Anschluss A den an der Feder (9) eingestellten Ventilwert, öffnet die Kugel (8) gegen die Feder (9).

Das Signal hierfür kommt intern über die Steuerleitungen (10) und (6) vom Anschluss A. Die Druckflüssigkeit auf der federbelasteten Seite des Hauptkolbens (3) fließt nun über die Steuerleitung (7), Blendenbohrung (11). ) und Kugel (8) in die Federkammer (12). Beim Typ DB...50B/... fließt es intern über die Steuerleitung (13) zum Tank, bzw. beim Typ DB..50/..Y..extern über die Steuerleitung (14). Durch die Blenden (4) und (5) entsteht am Hauptkolben (3) ein Druckabfall, die Verbindung von Anschluss A nach Anschluss B ist geöffnet. Nun strömt die Druckflüssigkeit unter Aufrechterhaltung des eingestellten Betriebsdrucks von Anschluss A nach Anschluss B.

Über den Anschluss „X“ (15) kann das Druckbegrenzungsventil entlastet oder auf einen anderen Druck (zweite Druckstufe) umgeschaltet werden.

Struktur von DB...50B

Symbol von DB...50B

Beachten

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein.

3. Produkte ohne Unterplatte verlassen das Werk. Bei Bedarf bestellen Sie diese bitte gesondert.

4.Ventilbefestigungsschrauben müssen von hoher Intensität sein (Klasse 10.9). Bitte wählen und verwenden Sie diese gemäß den im Musterbuch aufgeführten Parametern.

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8 betragen.

6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
