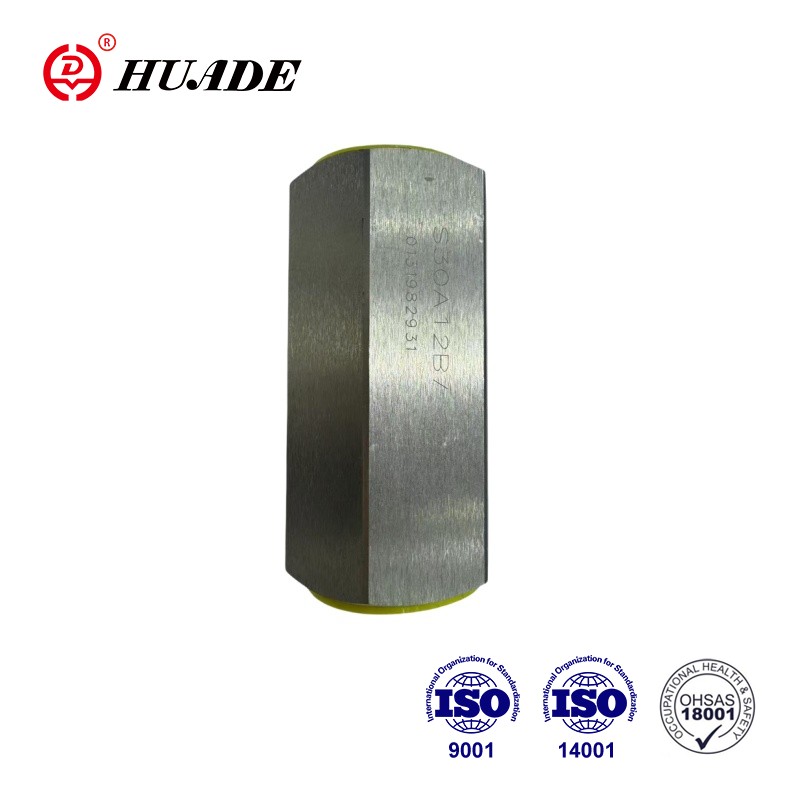

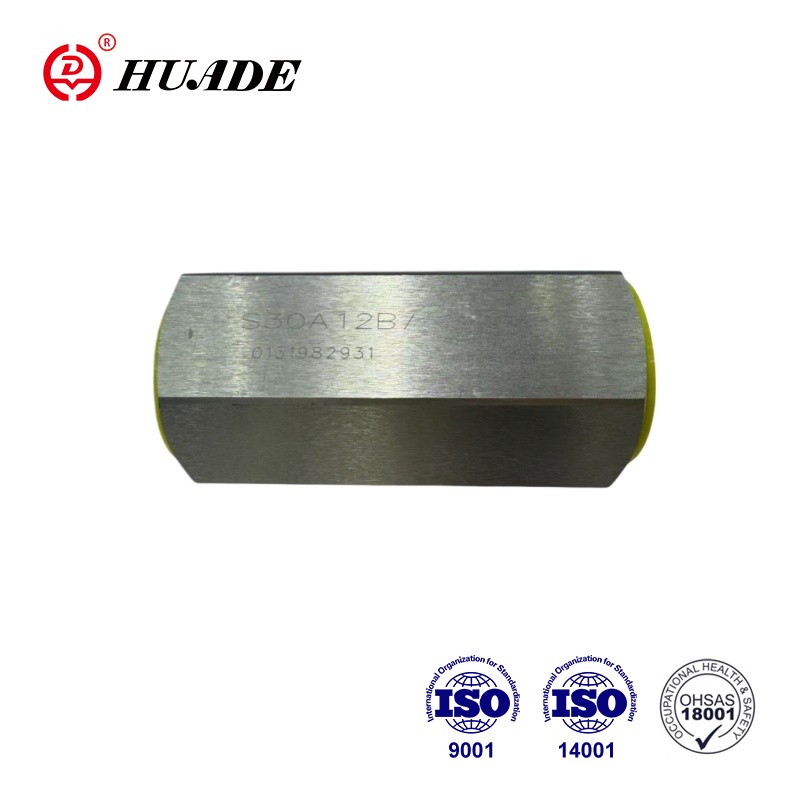

Das verzinkte Rückschlagventil Typ S ist eine Gewindeanschlusskonstruktion. Das Rückschlagventil Typ S ist in 7 Größen von Größe 6 bis Größe 30 erhältlich. Es hat die Aufgabe, einen Durchfluss vorzugsweise in eine Richtung leckagefrei zu verschließen und einen freien Durchfluss in die entgegengesetzte Richtung zu ermöglichen. Dieses verzinkte Rückschlagventil S30A12B kann in der Militärindustrie eingesetzt werden. kann in der Militärindustrie eingesetzt werden.
|
Druckflüssigkeit |
Mineralöle oder Phosphatester |
|
Temperaturbereich der Druckflüssigkeit (℃) |
-30~+80 |
|
Viskositätsbereich (mm2/s) |
2,8~500 |
|
Max. Betriebsdruck (Mpa) |
31.5 |
|
Öffnungsdruck (Mpa) |
Siehe Kennlinien |
|
Maximaler Durchfluss (L/min) |
bis zu 450 l/min |
Merkmale:
▶ Für Gewindeanschluss (Einschraubgewinde)
▶ Leckagefreie Sperrung in eine Richtung
▶ Verschiedene Öffnungsdrücke, optional
Anwendung:
Für industrielle Anwendungen: Das Rückschlagventil Typ S wird hauptsächlich am Ausgang der Pumpe als Rückschlagventil und Bypassventil eingesetzt.
Der Hub des an seinem Außendurchmesser geführten Tellers wird durch einen mechanischen Anschlag begrenzt. Die eingebaute Druckfeder unterstützt die Schließbewegung. Darüber hinaus hält die Druckfeder den Ventilkegel in der geschlossenen Position, auch wenn kein Durchfluss durch das Ventil erfolgt.
Symbol
Strukturdiagramm
Paket von Verzinktes Rückschlagventil Typ S
