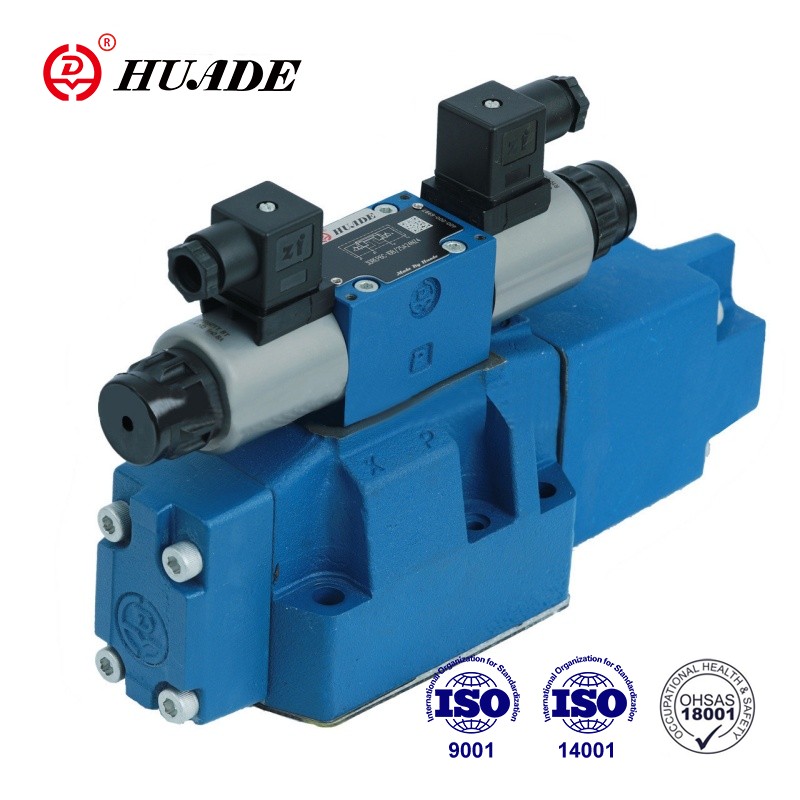

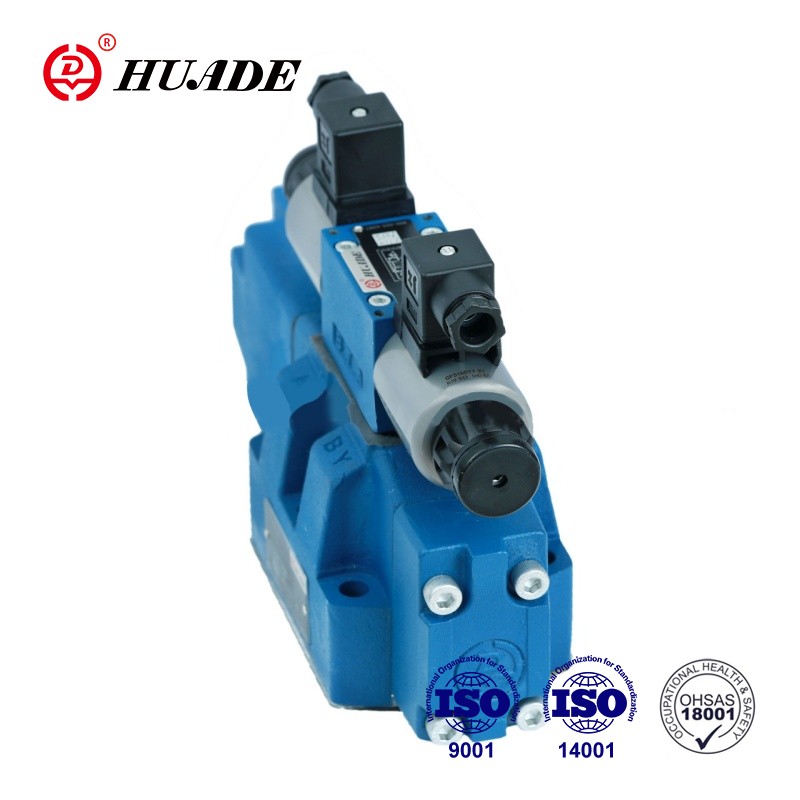

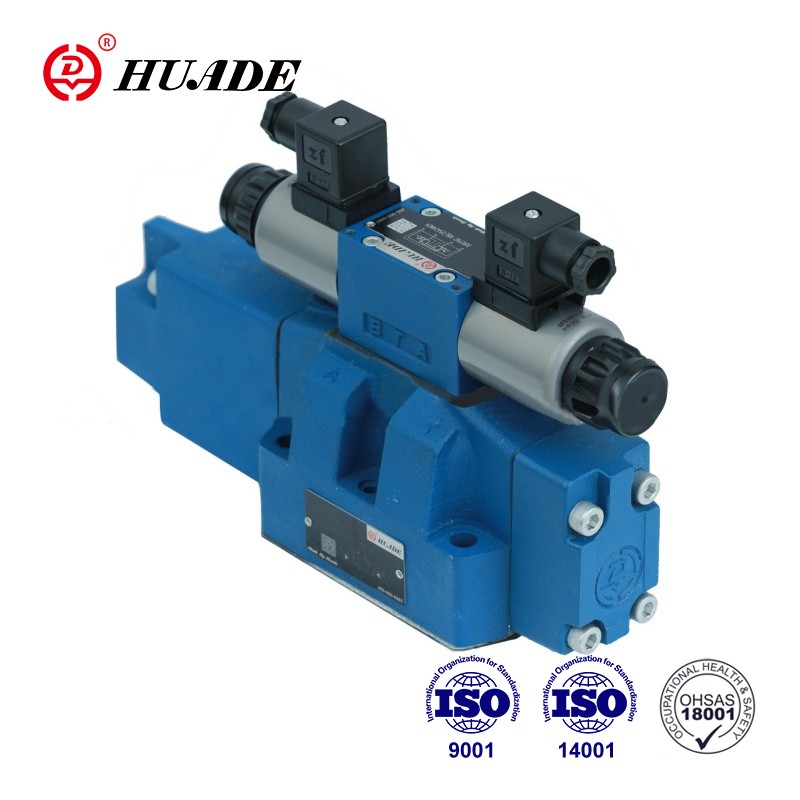

Bei den Ventilen vom Typ HD-4WRZ handelt es sich um 4-Wege-Ventile, die über Proportionalmagnete betätigt werden. Sie dienen zur Steuerung der Strömungsrichtung und -geschwindigkeit. Huade Hydraulic hat Spitzentechnologie von Rexroth eingeführt. Nach Jahren unabhängiger Forschung und Entwicklung weisen die von Huade hergestellten Proportionalventile eine hervorragende Leistung auf, die mit der Leistung erstklassiger Marken vergleichbar ist.
| Hydraulisch | |||||
| Nenngröße | 10 | 16 | 25 | 32 | |
| Betriebsdruck | Steuerölversorgung extern | 3~10 | |||
| -Pilotventil (MPa) | Steuerölversorgung intern | 10~31,5 | 10~35 | ||
| -Hauptventil (MPa) | 31.5 | 35 | |||
| Rücklaufdruck (MPa) | Anschluss T (Steuerölablass extern) | 31.5 | 25 | 25 | 15 |
| Anschluss T (interner Steuerölablass) | 3 | ||||
| Port Y | 3 | ||||
| Steuerölvolumen (cm3) für Spulenbewegung 0–100 % | 1.7 | 4.6 | 10 | 26.5 | |
| Steueröldurchfluss an Anschluss X und Y (L/min) für gestufte Form des Eingangssignals 0~100 % | 3.5 | 5.5 | 7 | 15.9 | |
| Durchfluss durch Hauptventil (L/min) | 170 | 460 | 870 | 1600 | |
| Hysterese % | ≤6 | ||||
| Druckflüssigkeit | Mineralöl1 nach DIN 51 524 | ||||
| Temperaturbereich der Druckflüssigkeit (℃) | -20~80 | ||||
| Viskositätsbereich (mm2/s) | 20~380 | ||||
| Installation | optional, vorzugsweise horizontal | ||||
| Gewicht für Version WRZ... (für WRZE"zusätzlich 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektrisch | |||
| Ventiltyp | SEP | ES kocht | |
| Spannungstyp | Gleichstrom | ||
| Max. Strom (A) | 1.5 | 2.5 | |
| Widerstand der Magnetspule (Ω) | Kaltwert bei 20℃ | 4.8 | 2 |
| Maximaler Warmwert | 7.2 | 3 | |
| Schutz | IP65 | ||
| Spulentemperatur (℃) | bis zu 150 | ||
| Pflicht % | 100 | ||
| Steuerelektronik | HD-VT-VSPA2-50-1X/. | integrierte Steuerelektronik | |
Merkmale:
▶Vorgesteuertes Proportional-Wegeventil
▶Zur Unterplattenmontage
▶Die Steuerung der Strömungsrichtung und -geschwindigkeit
▶Federzentrierte Steuerspule
▶Ventil- und Proportionalsteuerelektronik aus einer Hand
Anwendung:
Die Funktion von HD-4WRZ-Ventilen besteht darin, die Richtung und Geschwindigkeit des Durchflusses zu steuern.
Das Ventil besteht im Wesentlichen aus: Pilotventil ①, Hauptkolben ④, Hauptventil ⑥ und Zentrierfeder ③. Im stromlosen Zustand des Magneten B bewegt sich der Steuerkolben ② nach rechts. Die Steuerölversorgung des Vorsteuerventils erfolgt intern über Anschluss P oder extern über Anschluss X. Steueröl fließt über das Vorsteuerventil ① in den Druckraum und bewegt den Hauptkolben ④ proportional zum elektrischen Eingangssignal. Die Verbindung von P nach A und von B nach T erfolgt über Blendenquerschnitte mit progressiver Durchflusscharakteristik.
Im stromlosen Zustand des Magneten A bewegt sich der Hauptkolben nach links. Die Verbindung von P nach B und von A nach T. Bei Entregung des Magneten werden Steuer- und Vorsteuerkolben ④ wieder in ihre Mitte bewegt Positionen.
Symbol des Proportional-Wegeventils 4WRZ-7X
Steuerölversorgung
