Das Unternehmen wurde durch eine strategische Partnerschaft zwischen den chinesischen und deutschen Regierungen im Jahr 1979 gegründet und hat die modernste Technologie von Rexroth aufgenommen. Das Huade®-Patronenventil M-SR ist Alternative zu Rexroth-Produkten derselben Serie. Es ist kostengünstig. Alle Produkte werden vor dem Verlassen der Fabrik strenge Tests unterzogen und werden in Standardkarton mit wasserdichten Verpackung verpackt. Innerhalb der einjährigen Garantiezeit ist es frei zu reparieren. Huade ist zu den internationalen Standards gekommen, nämlich ISO9001, ISO14001 und ISO45001. Das Huade®-Patronenventil M-SR hat eine zuverlässige Leistung und ist bereits unter chinesischen Verbrauchern beliebt. Es ist eine bekannte nationale Marke in China.
|
Technische Daten (für Anwendungen außerhalb dieser Parameter konsultieren Sie uns bitte!) |
|
|
Max. Druck (MPA) |
Bis zu 31,5 |
|
Rissdruck (MPA) |
Siehe charakteristische Kurven |
|
Max. Fluss (l/min) |
Siehe charakteristische Kurven |
|
Betriebsflüssigkeit |
Mineralöl oder Phosphatester |
|
Druckflüssigkeitstemperaturbereich （℃） |
-30 ～+80 |
|
Viskositätsbereich (mm2/s) |
2,8 bis 500 |
|
Flüssigkeit Sauberkeit |
Der maximal zulässige Kontaminationsgrad der Druckflüssigkeit beträgt NAS 1638 Cass 9. Wir empfehlen daher einen Filter mit einer Mindestretentionsrate von β10 ≥ 75 |
Merkmale:
▶ Für die Installation in Krümmerblöcken als rechtwinklige Prüfventilpatrone
▶ Leckfreier Verschluss in eine Richtung
▶ 6 Öffnungsdruck, optional
Anwendung:
Es wird hauptsächlich im Auslass der Pumpe als Rückendruck und Seite durch Ventile verwendet.
4. Funktionen, Abschnitt, Symbole des Patronenventils M-SR
Der Scheckventilpatronen-Typ M-SR hat die Aufgabe, bevorzugt einen Strömung in eine Richtung und ermöglicht den freien Fluss in die entgegengesetzte Richtung.

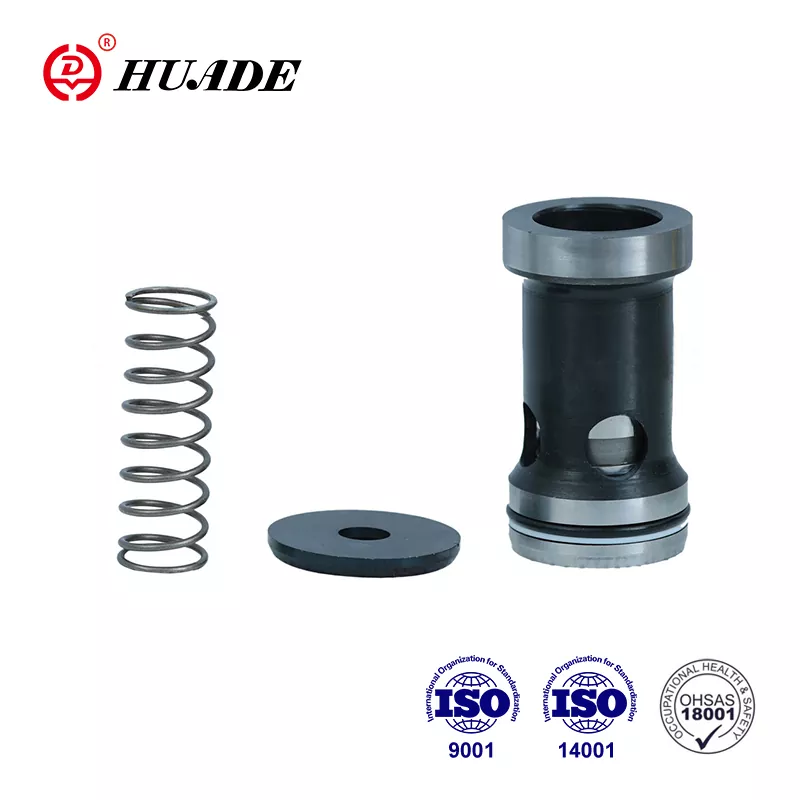

Das Ventil einschließlich Ventilhülle (1), Spule (2), Federsitz (3) und Federn (4).
Symbol
Strukturdiagramm
1. Die Flüssigkeit muss gefiltert werden. Mindestfilterfeinheit beträgt 20 ㎛.
2. Der Tank muss versiegeln und ein Luftfilter muss am Lufteingang installiert werden.
3. Produkte ohne Unterlage, wenn Sie die Fabrik verlassen, wenn benötigt wird, bestellen Sie bitte speziell.
4. Die Ventilfestigungsschrauben müssen hohe Intensitätsniveau sein (Klasse 10.9). Bitte wählen Sie sie gemäß dem im Beispielbuch aufgeführten Parameter aus und verwenden Sie sie.
5. Rauheit der mit dem Ventil verbundenen Oberfläche ist auf 0,8 erforderlich.
6. Oberflächenfinish des Paarungsstücks ist auf 0,01/100 mm erforderlich.
