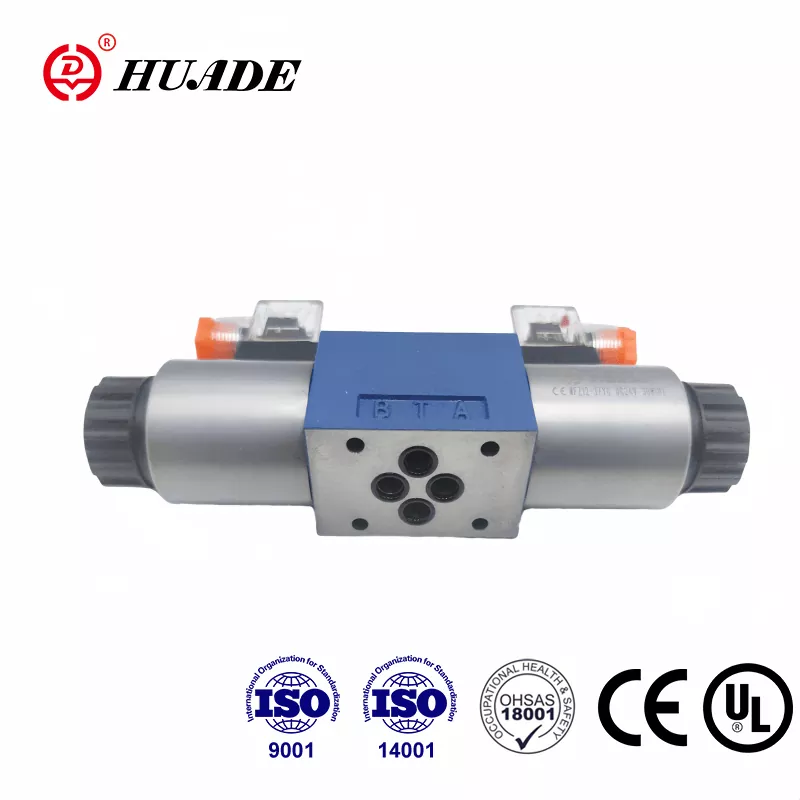

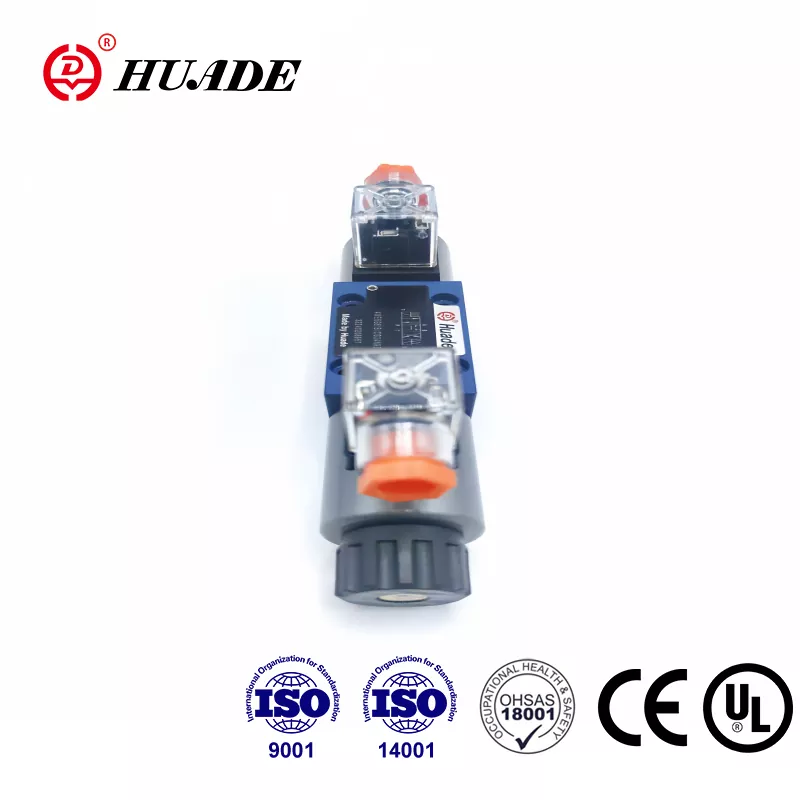

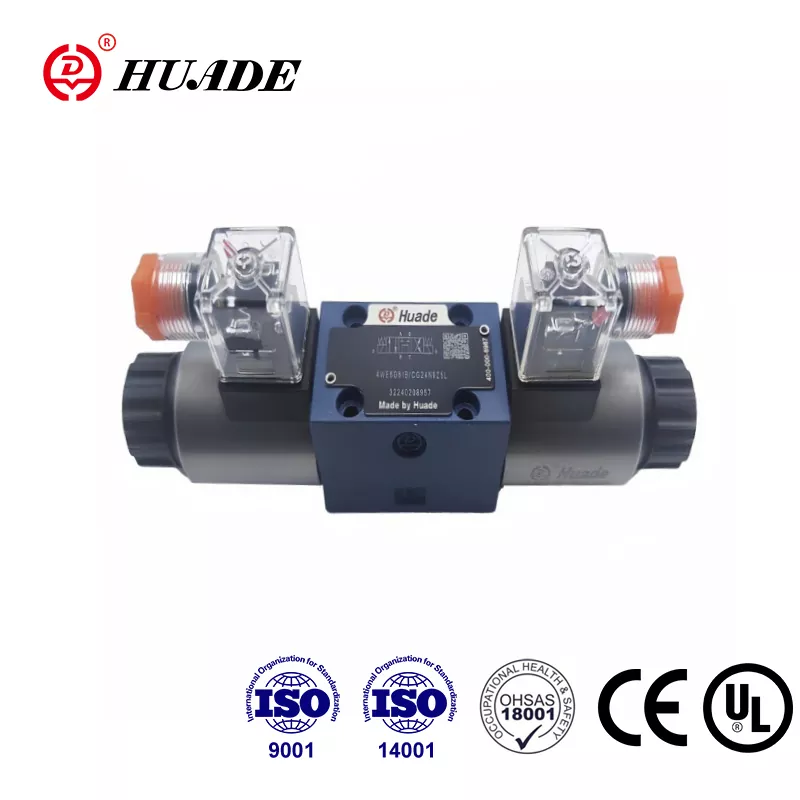

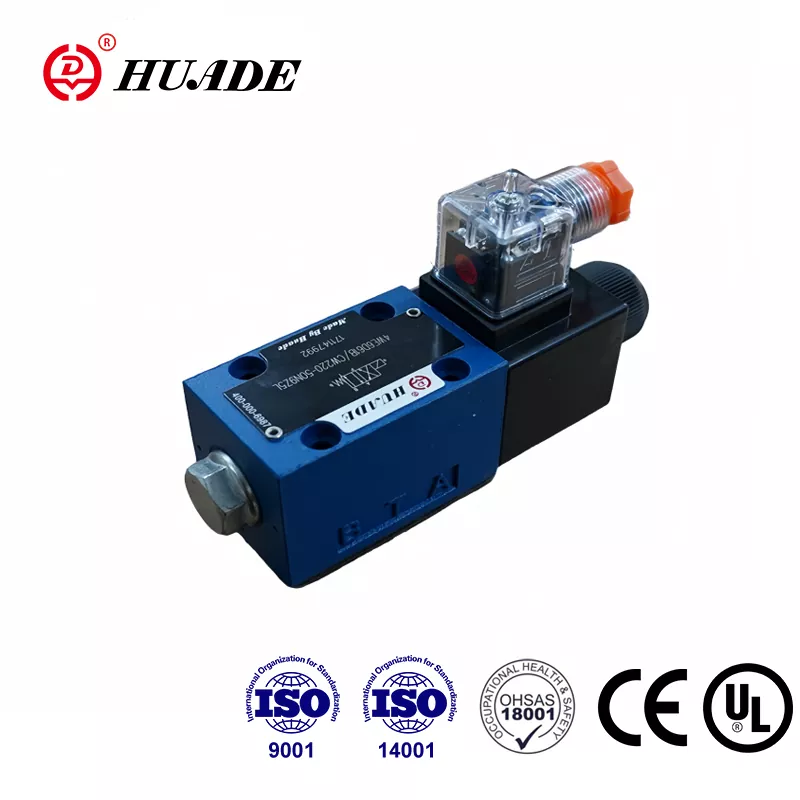

Die Beijing Huade Hydraulic Industrial Group ist ein renommiertes staatliches Unternehmen, das sich auf die Entwicklung, Herstellung und den Service von Hydraulikventilen und -geräten spezialisiert hat. Das Magnetwegeventil Huade® 4WE 6 J kann aufgrund der zweimaligen langfristigen Zusammenarbeit mit Rexroth ab 1979 das gleiche von Rexroth angebotene Modell ersetzen. Die Magnetwegeventile der WE 6-Serie haben die CE-Zertifizierung bestanden. Huade legt großen Wert auf die Qualität, um sicherzustellen, dass jedes Wegeventil eine überragende Leistung bietet. Das F&E- und Produktionsmanagementsystem entspricht ISO9001, ISO14001 und ISO45001. Huade®-Hydraulikventile werden aufgrund ihrer stabilen Leistung häufig in der Militärindustrie und anderen Bereichen in China eingesetzt. Es ist eine zuverlässige nationale Marke in China.
|
Hydraulisch |
|||
|
Max. Betriebsdruck Anschlüsse A, B, P (Mpa) |
bis 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
Bei den Symbolen A und B muss Anschluss T als Ablassanschluss verwendet werden |
|||
|
Max. Durchfluss (L/min) |
80(-);60(～) |
||
|
Druckflüssigkeit |
Mineralöle oder Phosphatester |
||
|
Viskositätsbereich (mm2/s) |
2,8~500 |
||
|
Temperaturbereich der Druckflüssigkeit （℃） |
-30~+80 |
||
|
Verschmutzungsgrad |
Maximal zulässiger Verschmutzungsgrad der Hydraulikflüssigkeit gemäß NAS 1638 Klasse9. |
||
|
Elektrisch |
|||
|
Spannungsart |
Gleichstrom |
Wechselstrom 50/60 Hz |
|
|
Verfügbare Spannungen (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Stromverbrauch (W) |
30 |
||
|
Haltekraft (VA) |
- |
50 |
|
|
Einschaltleistung (VA) |
- |
220 |
|
|
Pflicht |
kontinuierlich |
||
|
Umschaltzeit auf IS0 6403 |
EIN (ms) |
25 bis 45 |
10 bis 20 |
|
AUS (ms) |
10 bis 25 |
15 bis 40 |
|
|
Schutzart nach DIN |
IP 65 |
||
|
Schalthäufigkeit (Zyklen/h) |
bis zu 15000 |
bis 7200 |
|
|
Bei elektrischen Anschlüssen ist der Schutzleiter (PE) |
|||
Merkmale:
▶ Direkt magnetbetätigtes Wegeschieberventil in Hochleistungsausführung
▶ Nassstift-Gleichstrom- oder Wechselstrommagnete mit abnehmbarer Spule
▶ Handnotbetätigung, optional
▶ Magnetspule um 90° drehbar
▶ Es ist nicht notwendig, die druckdichte Kammer beim Spulenwechsel zu öffnen
▶ Elektrische Anschlüsse wahlweise als Einzel- oder Zentralanschlüsse
▶ Anschlussmuster nach DIN 24 340 Form A, ISO 4401 und CETOP – RP 121H
Anwendung:
Magnetbetätigte Wegeventile vom Typ 4WE 6 J steuern den Start, Stopp und die Richtung einer Flüssigkeit.
Die Wegeventile 4WE 6 bestehen im Wesentlichen aus dem Gehäuse (1), einem oder zwei Magneten (2), dem Steuerkolben (3) und einer oder zwei Rückstellfedern (4). Im stromlosen Zustand wird der Steuerkolben (3) durch Rückstellfedern (4) in der Neutral- bzw. Ausgangsstellung gehalten (außer bei Impulskolben). Die Betätigung des Steuerkolbens (3) erfolgt über Nassstiftmagnete (2). . Die Kraft der Magnete (2) wirkt über den Stößel (5) auf den Steuerkolben (3) und verschiebt diesen aus seiner Neutralstellung in die gewünschte Endlage. Dadurch ist ein freier Durchfluss von P nach A und von B nach T oder P gegeben nach B und A nach T.
Bei stromlosem Magnetventil (2) wird der Steuerkolben (3) durch die Rückstellfedern (4) in seine Neutralstellung zurückgeführt.
Eine optionale Handnotbetätigung (6) ermöglicht die Bewegung des Steuerschiebers (3), ohne dass das Magnetventil aktiviert wird.
Strukturdiagramm der WE 6 61B-Serie
