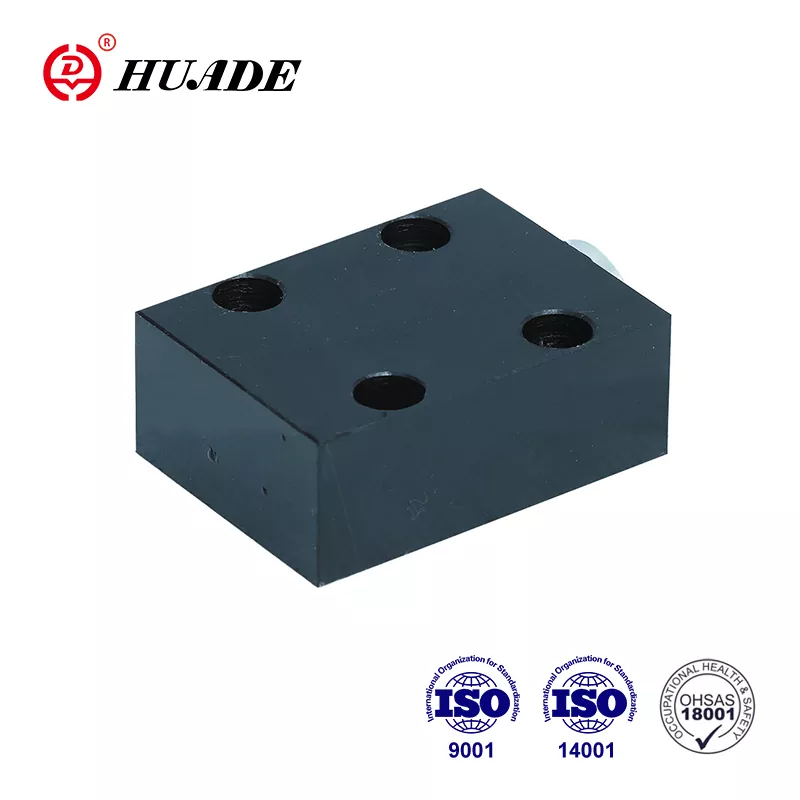

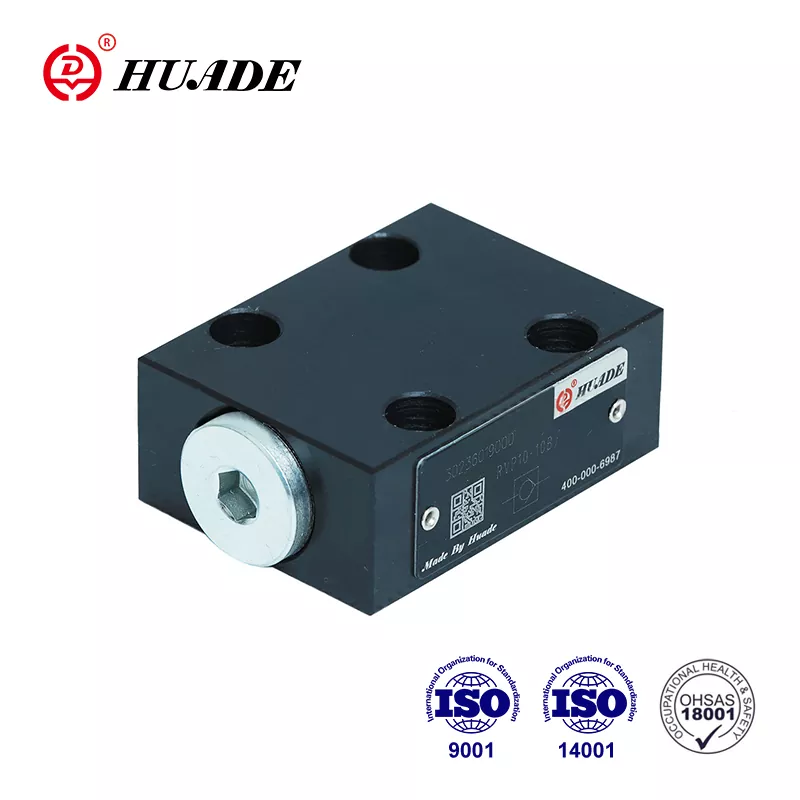

Rückschlagventil RVP 30

Huade arbeitete ab 1979 mehr als sieben Jahre lang mit Rexroth zusammen. Das Huade®-Rückschlagventil RVP 30 ist eine kostengünstige Alternative zu Rexroth-Produkten derselben Serie. Es ist aus robustem Stahl gefertigt.  Huade verfügt über ein gutes Inspektionssystem, um eine hohe Qualität sicherzustellen. Alle Produkte werden strengen Tests unterzogen, bevor sie das Werk verlassen, und werden in einem Standardkarton mit wasserdichter Verpackung verpackt. Innerhalb der einjährigen Garantiezeit ist die Reparatur kostenlos. Das Werk hat ISO9001, ISO14001 und ISO45001 bestanden. Huade®-Rückschlagventile werden aufgrund ihrer stabilen und zuverlässigen Leistung in der Militärindustrie in China eingesetzt. Es ist eine bekannte nationale Marke in China.

Produktparameter des Rückschlagventils RVP 30

Produktmerkmale und Anwendung des Rückschlagventils RVP 30

Merkmale:

▶ Anschlussplatte

▶ Leckagefreier Verschluss in eine Richtung

Anwendung:

Das Rückschlagventil RVP 30 wird hauptsächlich am Ausgang der Pumpe als Rückschlagventil und Bypassventil eingesetzt.

Produktionsdetails des Rückschlagventils RVP 30

Das Rückschlagventil Typ RVP 30 hat die Aufgabe, einen Durchfluss vorzugsweise in einer Richtung leckagefrei zu verschließen und in der Gegenrichtung einen freien Durchfluss zu ermöglichen. Es besteht im Wesentlichen aus dem Gehäuse (1), dem Teller (2), der Druckfeder (3) und dem Federsitz (4). Der Hub des an seinem Außendurchmesser geführten Tellers (2) wird durch einen mechanischen Anschlag begrenzt. Die eingebaute Druckfeder (3) unterstützt die Schließbewegung. Darüber hinaus hält die Druckfeder (3) den Ventilkegel (2) auch dann in der geschlossenen Position, wenn kein Durchfluss durch das Ventil erfolgt.

Symbol

Strukturdiagramm

①Gehäuse ②Teller ③Feder ④Federsitz

Hinweis zum Rückschlagventil RVP 30

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein.

3. Produkte ohne Unterplatte verlassen das Werk. Bei Bedarf bestellen Sie diese bitte gesondert.

4. Ventilbefestigungsschrauben müssen von hoher Festigkeit sein (Klasse 10.9). Bitte wählen und verwenden Sie diese gemäß den im Musterbuch aufgeführten Parametern.

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8 betragen.

6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
