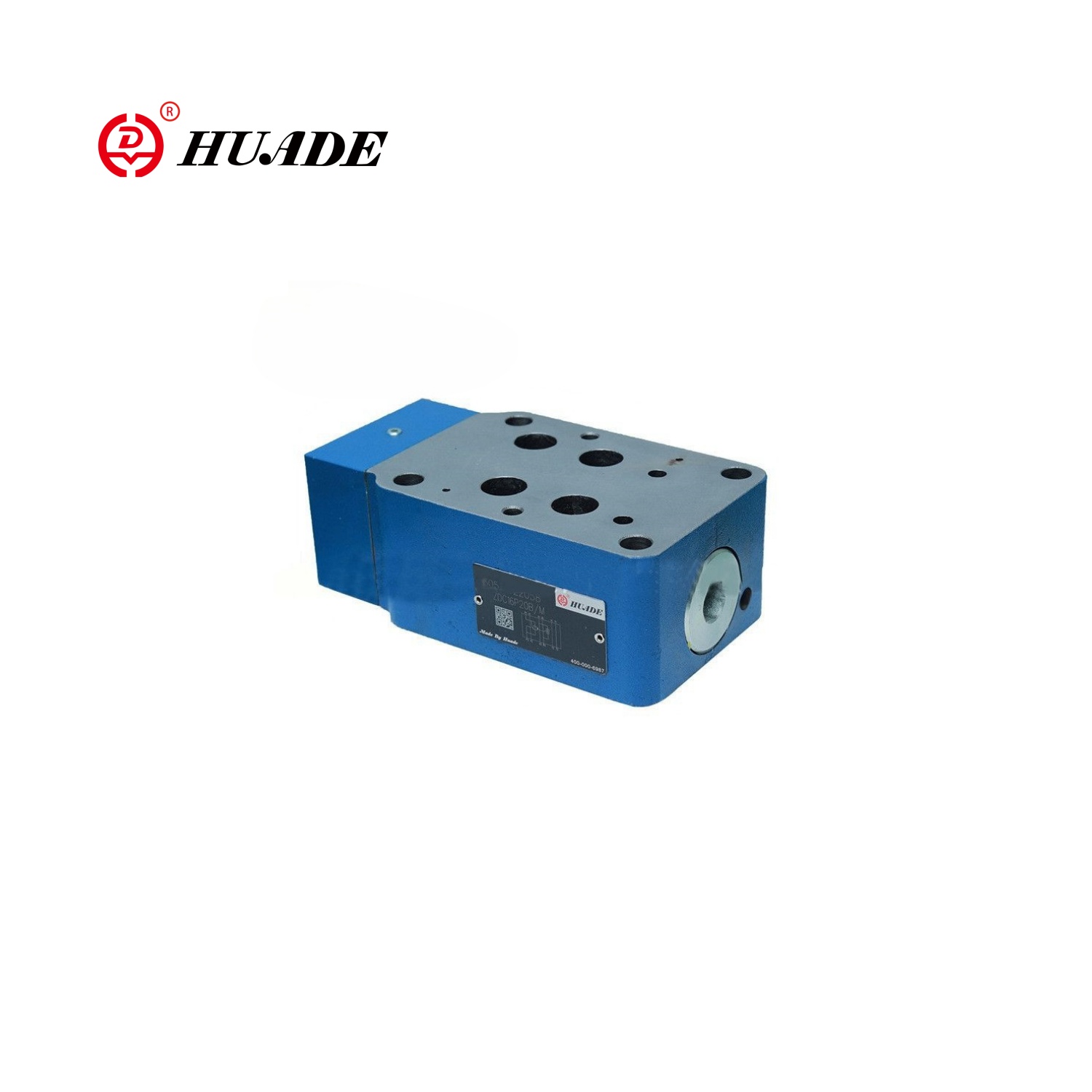

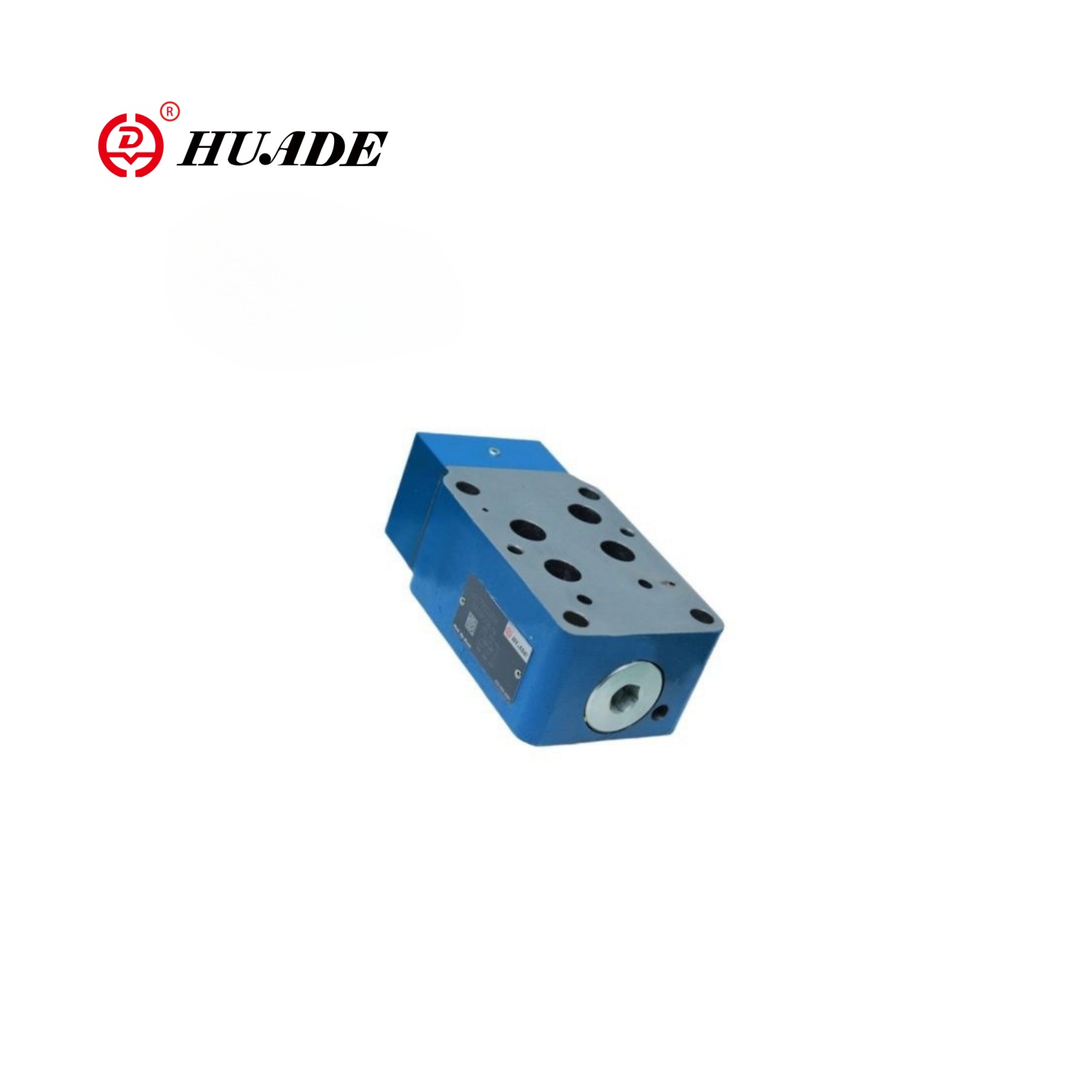

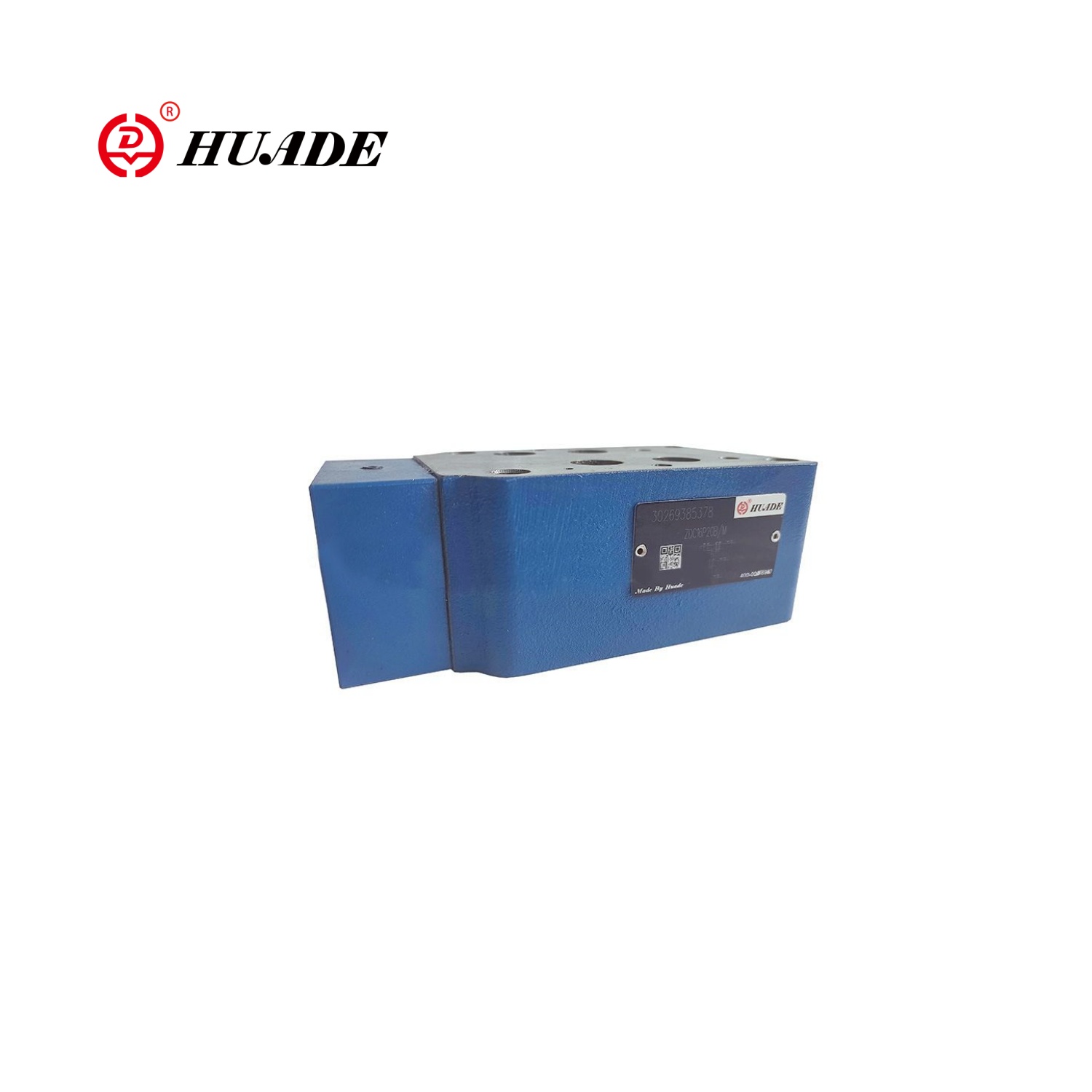

Das Arbeitsprinzip von Ventil ZDC basiert auf dem Mechanismus der Drosselung und der Druckkompensation. Der ZDC-In-In-Druckkompensator wird normalerweise zusammen mit einem proportionalen Richtventil WRZ verwendet, um den Durchfluss durch Steuerung der Öffnung des Drosselklappenanschlusses einzustellen, während der Druckkompensator verwendet wird, um die Druckdifferenz vor und nach dem Gasanschluss konstant zu halten, wodurch die Lastkompensation erreicht wird. Dies macht die Geschwindigkeit des Aktuators von Laständerungen nicht beeinflusst, wodurch die Stabilität und die Kontrollgenauigkeit des Systems verbessert wird.
| Größe | 10 | 16 | 25 |
| Fluss (l/min) | 85 | 150 | 325 |
| Gewicht (kg) | 3 | 3.5 | 8.9 |
| Betriebsdruck (MPA) PMAX | A 、 b 、 p | 35 | |
| T | 25 | ||
| X | 3 bis 10 | ||
| Y | bis zu 3. (nur wenn sie mit dem Port Proportional Direction -Ventil verwendet werden, um 5) 15) | ||
| Grad der Enthaltung | ≤ 20 (empfehlen 10) | ||
Merkmale:
▶ Lastkompensation in Port P nach A oder P über ein eingebautes Shuttleventil zu B bis B
▶ 2-Wege-Version "P '
▶ 3-Wege-Version "P T" (NS10-25)
▶ Durchflussregelung bei der Zusammenarbeit mit einem proportionalen Richtungsventil
Anwendung:
Der Meter-In-Druckkompensator ZDC wird häufig in metallurgischen Maschinen, metallurgischen Maschinen und metallurgischen Maschinen verwendet.
Die ZDC-Ventile des Meter-in-Druckkompensators sind direkt betriebene Meter-in-Druckkompensatoren von 2 oder 3-Wege-Design.
Sie werden für die Lastkompensation als Meter-In-Druckkompensator in Kanal P verwendet.
Diese Ventile bestehen grundsätzlich aus dem Gehäuse (1), der Kontrollspule (2), der Kompressionsfeder (3) mit der Federscheibe (4) und der Abdeckung (5) mit integriertem Shuttleventil (6).
Die Kompressionsfeder (3) hält die Kontrollspule (2) in der offenen Position von P1 nach P, wenn der Druckdifferenzdifferential p1 bis a1 oder p1 bis b1 weniger als 1,0 MPa beträgt.
Wenn das Druckdifferential 1.O MPA überschreitet, wird die Kontrollspule (2) nach links bewegt, bis das Druckdifferenz wiederhergestellt wird.

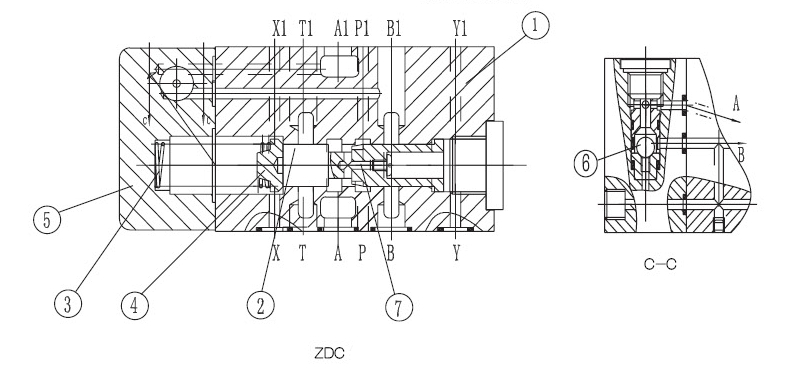

Struktur von Meter-In-Druckkompensator ZDC

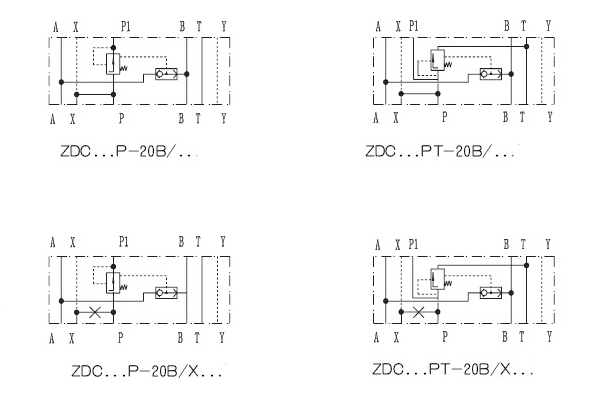

Symbole des Meter-In-Druckkompensators ZDC
