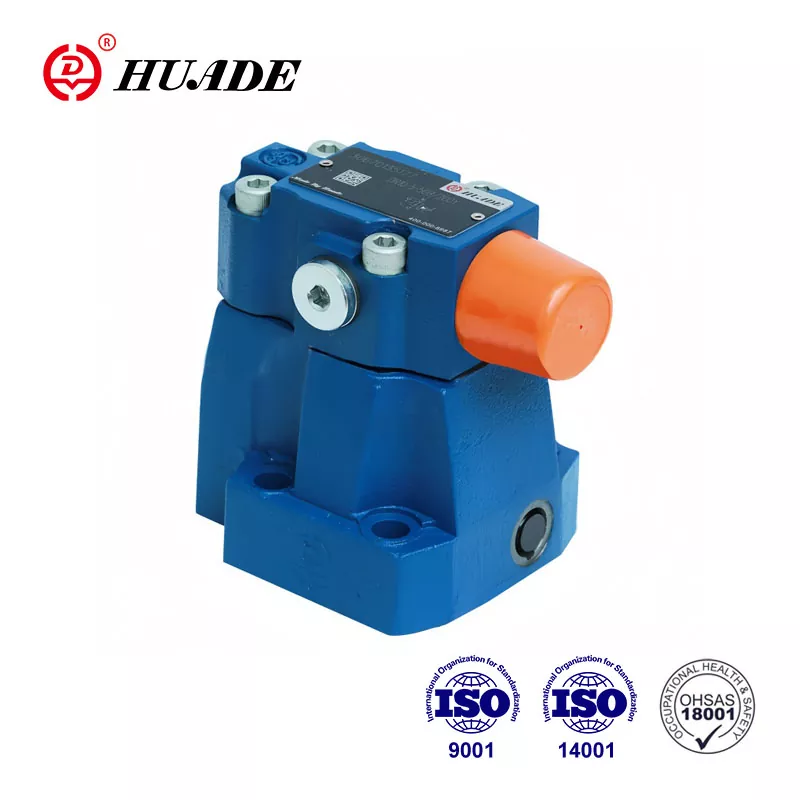

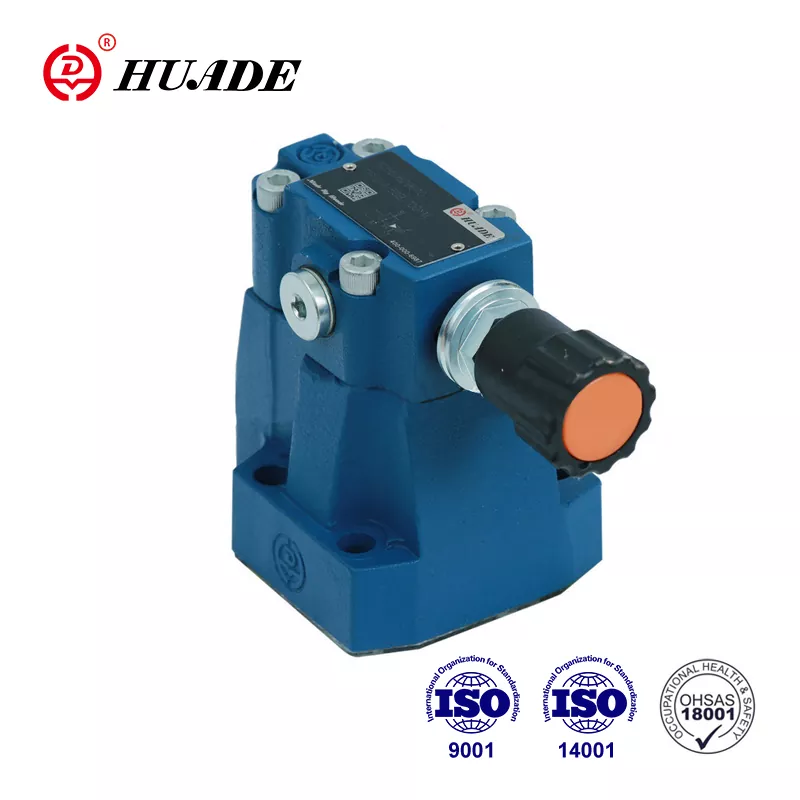

Das Pilot-Druckminderventil DR 10 DP dient zur Druckregelung des Hydrauliksystems. Der Preis ist im Vergleich zu anderen international bekannten Marken günstiger. Huade Hydraulic legt mehr Wert auf die Praktikabilität seiner Produkte. Huade Hydraulic ist ein nationales Schlüsselunternehmen. Das Unternehmen arbeitet seit langem zweimal mit Rexroth zusammen und führt fortschrittliche Technologie von Rexroth und fortschrittliche Produktionsanlagen aus aller Welt ein, um die hohe Qualität seiner Druckminderventile sicherzustellen. Nach Jahren der Entwicklung hat sich Huade zu einer führenden Marke in der chinesischen Hydraulikindustrie entwickelt. Huade® ist eine bekannte Marke in China.
|
Eingangsdruck, Anschluss B (MPa) |
bis 31.5 |
|||
|
Ausgangsdruck, Anschluss A (MPa) |
bis 5,0, 10,0, 20,0, 31,5 |
|||
|
Gegendruck, Anschluss Y (MPa) |
bis 31.5 |
|||
|
Max. Durchfluss (Unterplattenmontage) (L/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Max. Durchfluss (Gewindeanschlüsse) (L/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Flüssigkeit |
Mineral oil(for NBR seal) or |
|||
|
Flüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
|||
|
Viskositätsbereich (mm²/s) |
10 bis 800 |
|||
|
Liebe Kontamination |
Maximal zulässiger Grad an |
|||
|
Charakteristische Kurven (gemessen bei v=41mm2/s und t=50℃) |
||||
Merkmale:
▶ Unterplattenmontage
▶ Für Gewindeverbindungen
▶ Zur Verteilermontage
▶ 4 Verstellelemente:
. Drehknopf
. Hülse mit Sechskant und Schutzkappe,
. Abschließbarer Drehknopf mit Skala
. Drehknopf mit Skala
▶ 4 Druckeinstellungen optionales Rückschlagventil (nur für Ventil für Plattenmontage)
Anwendung:
Die Hauptfunktion des Druckminderventils DR 10 besteht darin, den Druck im System zu reduzieren.
Druckventile vom Typ DR 10 sind vorgesteuerte Druckminderventile, die vom Sekundärkreis aus gesteuert werden. Sie bestehen im Wesentlichen aus Hauptventil (1) mit Hauptkolbeneinsatz (3) und Vorsteuerventil (2) mit Druckeinstellelement.
Im Ruhezustand sind die Ventile geöffnet, Flüssigkeit kann über den Hauptkolbeneinsatz (3) ungehindert von Anschluss B zu Anschluss A fließen.
Der im Anschluss A anstehende Druck wirkt auf die Unterseite des Hauptkolbens. Gleichzeitig wirkt über die Blende (4) auf der federbelasteten Seite des Hauptkolbens (3) und über den Anschluss (5) Druck auf die Kugel (6) im Pilotventil (2). Ebenso wirkt es über die Düse (7), die Steuerleitung (8), das Rückschlagventil (9) und die Düse (10) auf die Kugel (6). Je nach Einstellung der Feder (11) baut sich vor der Kugel (6), im Anschluss (5) und im Federraum (12) ein Druck auf, der den Steuerkolben (13) in der Stellung hält
offene Position. Über den Hauptkolbeneinsatz (3) kann Flüssigkeit ungehindert von Anschluss B zu Anschluss A fließen, bis der Druck in Anschluss A den an der Feder (11) eingestellten Wert überschreitet und die Kugel (6) öffnet. Die Steuerung
Kolben (13) fährt in Schließstellung.
Der gewünschte Unterdruck wird erreicht, wenn ein Gleichgewicht zwischen dem Druck im Anschluss A und dem an der Feder (11) eingestellten Druck erreicht ist. Der Steuerölabfluss vom Federraum (14) zum Tank erfolgt extern über die Steuerleitung (15).
Durch den Einbau eines optionalen Rückschlagventils (16) kann ein freier Rückfluss von Anschluss A nach B erreicht werden.
Über einen Manometeranschluss (17) kann der reduzierte Druck im Anschluss A überwacht werden.
Struktur von DR...50B
Symbole von DR...50B
