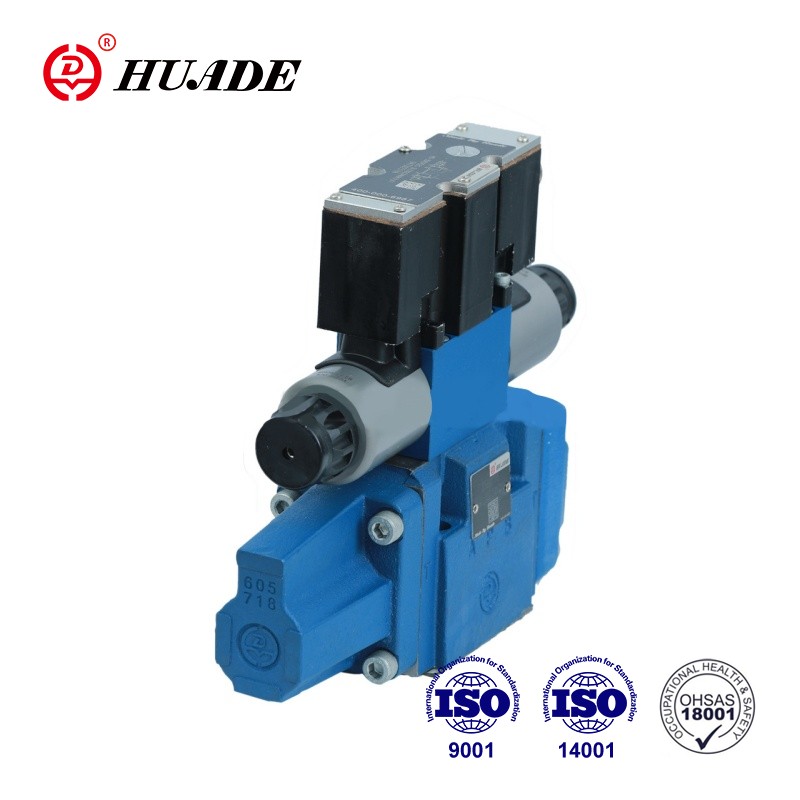

Bei den Ventilen vom Typ HD-4WRZE handelt es sich um vorgesteuerte 4-Wege-Ventile, die über Proportionalmagnete betätigt werden und die Richtung und Geschwindigkeit des Durchflusses steuern. Dieses Proportional-Wegeventil zeichnet sich durch ein hohes Preis-Leistungs-Verhältnis aus. Das Werk ist mit modernsten Produktionsanlagen aus aller Welt ausgestattet und verfügt über strenge Testverfahren, um die stabile Leistung jedes Proportionalventils sicherzustellen.
| Hydraulisch | |||||
| Nenngröße | 10 | 16 | 25 | 32 | |
| Betriebsdruck | Steuerölversorgung extern | 3~10 | |||
| -Pilotventil (MPa) | Steuerölversorgung intern | 10~31,5 | 10~35 | ||
| -Hauptventil (MPa) | 31.5 | 35 | |||
| Rücklaufdruck (MPa) | Anschluss T (Steuerölablass extern) | 31.5 | 25 | 25 | 15 |
| Anschluss T (interner Steuerölablass) | 3 | ||||
| Port Y | 3 | ||||
| Steuerölvolumen (cm3) für Spulenbewegung 0–100 % | 1.7 | 4.6 | 10 | 26.5 | |
| Steueröldurchfluss an Anschluss X und Y (L/min) für gestufte Form des Eingangssignals 0~100 % | 3.5 | 5.5 | 7 | 15.9 | |
| Durchfluss durch Hauptventil (L/min) | 170 | 460 | 870 | 1600 | |
| Hysterese % | ≤6 | ||||
| Druckflüssigkeit | Mineralöl1 nach DIN 51 524 | ||||
| Temperaturbereich der Druckflüssigkeit (℃) | -20~80 | ||||
| Viskositätsbereich (mm2/s) | 20~380 | ||||
| Installation | optional, vorzugsweise horizontal | ||||
| Gewicht für Version WRZ... (für WRZE"zusätzlich 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektrisch | |||
| Ventiltyp | SEP | ES kocht | |
| Spannungstyp | Gleichstrom | ||
| Max. Strom (A) | 1.5 | 2.5 | |
| Widerstand der Magnetspule (Ω) | Kaltwert bei 20℃ | 4.8 | 2 |
| Maximaler Warmwert | 7.2 | 3 | |
| Schutz | IP65 | ||
| Spulentemperatur (℃) | bis zu 150 | ||
| Pflicht % | 100 | ||
| Steuerelektronik | HD-VT-VSPA2-50-1X/. | integrierte Steuerelektronik | |
Merkmale:
▶Vorgesteuertes Proportional-Wegeventil
▶Zur Unterplattenmontage
▶Die Steuerung der Strömungsrichtung und -geschwindigkeit
▶Federzentrierte Steuerspule
▶Ventil- und Proportionalsteuerelektronik aus einer Hand
Anwendung:
HD-4WRZE-Ventile dienen zur Steuerung der Richtung und des Durchflusses.
Das Ventil besteht im Wesentlichen aus: Pilotventil ①, Hauptkolben ④, Hauptventil ⑥ und Zentrierfeder ③. Im stromlosen Zustand des Magneten B bewegt sich der Steuerkolben ② nach rechts. Die Steuerölversorgung des Vorsteuerventils erfolgt intern über Anschluss P oder extern über Anschluss X. Steueröl fließt über das Vorsteuerventil ① in den Druckraum und bewegt den Hauptkolben ④ proportional zum elektrischen Eingangssignal. Die Verbindung von P nach A und von B nach T erfolgt über Blendenquerschnitte mit progressiver Durchflusscharakteristik.
Im stromlosen Zustand des Magneten A bewegt sich der Hauptkolben nach links. Die Verbindung von P nach B und von A nach T. Bei Entregung des Magneten werden Steuer- und Vorsteuerkolben ④ wieder in ihre Mitte bewegt Positionen.
Symbol des Proportional-Wegeventils 4WRZE-7X
Steuerölversorgung
