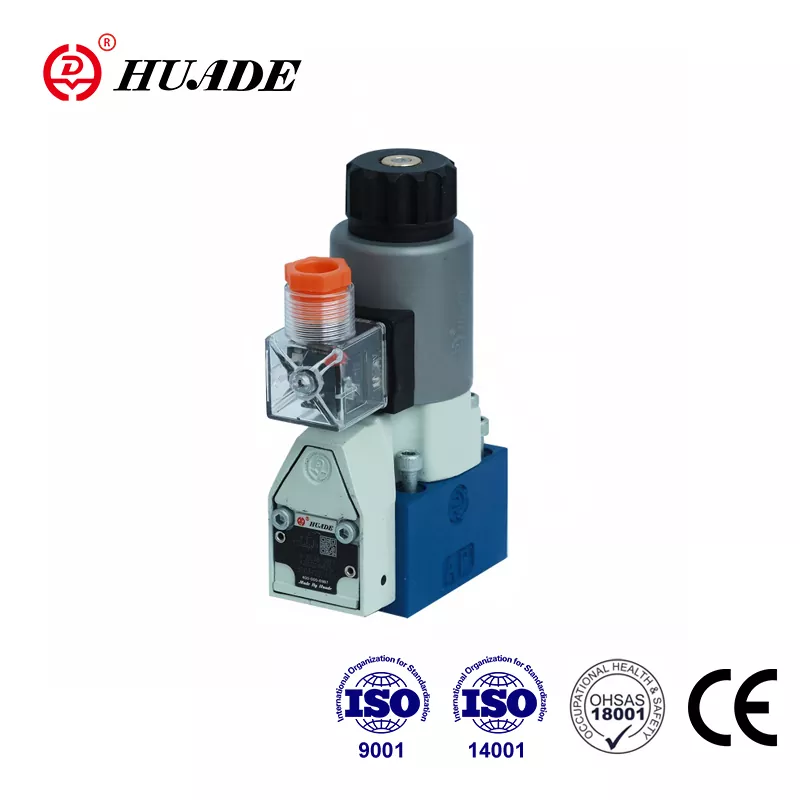

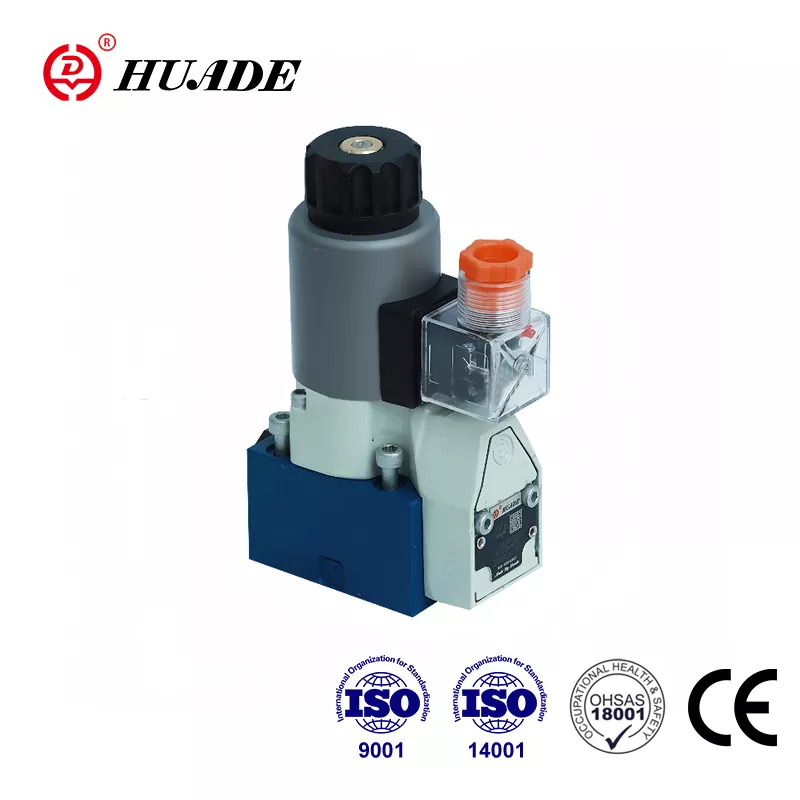

Huade Hydraulic ist ein führender Hersteller in der chinesischen Hydraulikindustrie und verfügt seit 1979 über zwei langjährige Kooperationserfahrungen mit Rexroth. Huade® Wegesitzventile Typ M-SEW 6 sind ein kostengünstiger Ersatz für Rexroth® M-SEW 6 Komponentenserie 3X . Es ist wettbewerbsfähig mit guter Qualität und niedrigerem Preis. Um die hohe Qualität der Hydraulikprodukte sicherzustellen, betreibt Huade Hydraulic mehr als 750 hochmoderne Produktionsanlagen, die aus der ganzen Welt importiert werden. Die Qualität dieses magnetbetätigten Ventils kann vollständig den Kundenanforderungen entsprechen. Die Fabrik hat die internationalen Standards ISO9001, ISO14001 und OH SAS18001 erfüllt. Die Wegeventilserien werden häufig in verschiedenen industriellen Umgebungen eingesetzt.
|
Technische Daten (Für Anwendungen außerhalb dieser Parameter bitte Rücksprache!) |
|||
|
Allgemein |
|||
|
Installation |
optional |
||
|
Max. Umgebungstemperatur (℃) |
50 |
||
|
Gewicht |
2/2-Wege-Sitzventil (kg) |
1.5 |
|
|
3/2-Wege-Sitzventil (kg) |
1.5 |
||
|
4/2-Wege-Sitzventil (kg) |
2.3 |
||
|
Hydraulische Daten |
|||
|
Max. Betriebsdruck (MPa) |
siehe Tabelle auf Seite 140 |
||
|
Max. Durchfluss (L/min) |
25 |
||
|
Druckflüssigkeit |
Mineralöle oder Phosphatester |
||
|
Druckflüssigkeitstemperaturbereich (℃) |
- 30 bis + 80 |
||
|
Viskositätsbereich (mm²/s) |
2,8 bis 500 |
||
|
Verschmutzungsgrad μm |
Maximal zulässiger Verschmutzungsgrad der Hydraulikflüssigkeit nach NAS 1638 Klasse 9. Wir empfehlen daher einen Filter mit einer Mindestrückhalterate von β10≥ 75. |
||
|
Elektrische Daten |
|||
|
Art der Spannung |
Gleichstrom |
Wechselstrom |
|
|
Verfügbare Spannungen (V) |
12, 24, 42, 96, 110, 205, 220 |
nur über Gleichrichter möglich |
|
|
Spannungstoleranz (Nennspannung) (%) |
±10 |
||
|
Stromverbrauch (W) |
30 |
||
|
Pflicht |
100 % |
||
|
Umstellungszeitpunkt auf ISO 6403 |
siehe Tabelle unten |
||
|
Schaltfrequenz (Zyklus s/h) |
15000 |
||
|
Schutzart nach DIN 40 050 |
IP65 |
||
|
Max. Spulentemperatur (℃) |
bis 150 |
||
Merkmale:
▶ Direktbetätigtes Wege-Tellerventil, magnetbetätigt
▶ Geschlossener Anschluss ist leckagefrei
▶ Das Schalten ist auch nach längerer Druckbelastung gewährleistet
▶ Magnetspule um 90° drehbar
▶ Individueller Elektroanschluss
▶ Mit geschützter Handnotbetätigung, optional
▶ Anschlussmuster nach DIN 24 340 Form A, ISO 4401 und CETOP – RP 121H
Anwendung:
Das Wegeventil Typ 2 M-SEW ist ein magnetbetätigtes Wege-Sitzventil. Sie steuern den Beginn, das Ende und die Richtung eines Flusses.
1. Funktionen, Abschnitt des Tellerwegeventils M-SEW 6
M-SEW 6 besteht im Wesentlichen aus einem Gehäuse (1), den Magneten (2), dem gehärteten Ventilsystem (3) und der/den Kugel(n) (4) als Schließelement.
Grundprinzip:
In der Ausgangsstellung wird die Kugel (4) durch die Feder (9) und in der Schaltstellung durch den Magneten (2) auf den Sitz gedrückt. Die Kraft des Magneten (2) wirkt über den Hebel (6) und die Kugel (7) auf den zweiseitig abgedichteten Betätigungsstift (8). Der Raum zwischen den beiden Dichtelementen ist mit Anschluss P verbunden. Dadurch ist das Ventilsystem (3) hinsichtlich der Betätigungskräfte (Magnet oder Rückstellfeder) druckausgeglichen. Die Ventile können daher bis zu einem Druck von 63 MPa eingesetzt werden.
Schnittansicht des Typs M-2SEW6N
Schnittansicht des Typs M-3SEW6U
