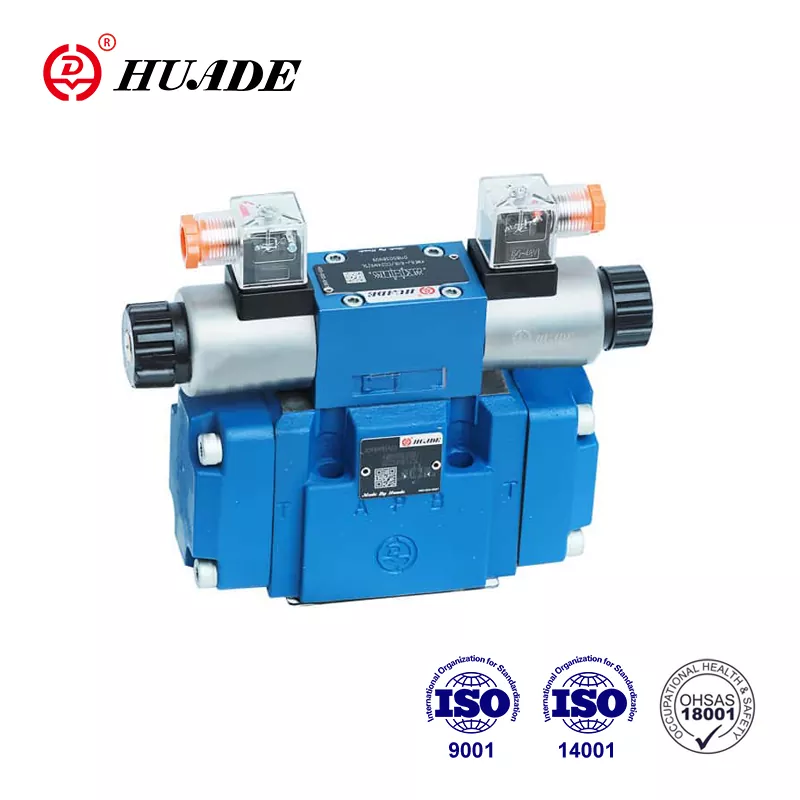

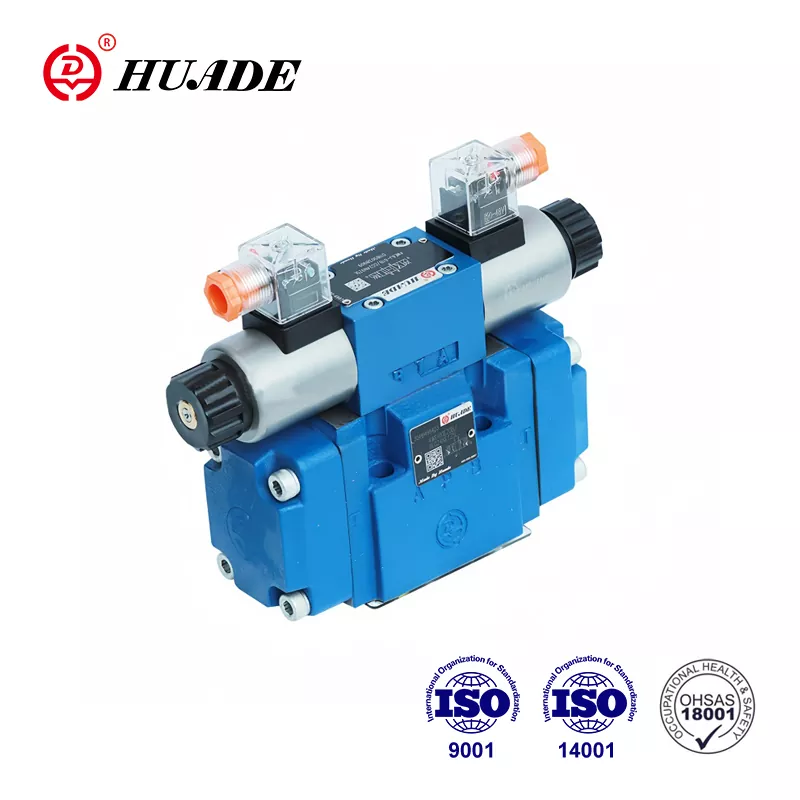

Huade Hydraulic wurde 1979 durch eine strategische Partnerschaft zwischen den chinesischen und deutschen Regierungen gegründet und hat zwei langfristige Zusammenarbeitserfahrungen mit Rexroth gemacht. Huade® 4WEH 16 J Elektro hydraulisches Richtungssteuerventil ist eine billige Alternative zum Rexroth -Ventil in derselben Serie. Die Fabrik hat ISO9001, ISO14001 und OH SAS18001 bestanden. Huade Hydraulic belastet die Qualität groß. Um die hohe Qualität der hydraulischen Ventile zu gewährleisten, betreibt die Fabrik mehr als 750 Stücke fortgeschrittene Produktionsanlagen, die aus der ganzen Welt importiert werden. Huade® -Hydraulikprodukte werden in den Bereichen Ingenieur- und Baumaschinen, Werkzeugmaschinen, Umweltschutz, Schiffbau, Luft- und Raumfahrt, Schienenverkehr, Militärindustrie und andere Bereiche häufig eingesetzt.
|
Typ 4Weh16 |
|||
|
Betriebsdruck, max. (MPA) |
H-4Weh16 |
4Weh16 |
|
|
bis 35 |
bis 28 |
||
|
Port t |
Pilot Oil Drain External (MPA) |
bis 25 |
bis 25 |
|
Pilot Oil Drain Innus (MPA) |
Magnet (DC) |
Magnet (AC) |
|
|
bis 16 |
bis 10 |
||
|
Es ist unmöglich für den zentrierten Druck |
|||
|
Ports |
Pilot Oil Drain External (MPA) |
= 16 |
～ 10 |
|
Pilotdruck min. |
Pilot Oil Drain External (MPA) |
3-Position-Ventil, 1.2 |
|
|
Pilotölversorgung intern (MPA) |
Für Spulen C, F, G, H, P, T, V, Z, S. |
||
|
Betriebsdruck. Max. (MPA) |
bis 25 |
||
|
Hydraulikflüssigkeit |
Mineralöle oder Phosphatester |
||
|
Druckflüssigkeitstemperaturbereich （℃） |
-30 ～+80 |
||
|
Viskositätsbereich (mm2/s) |
10 ～+800 |
||
Merkmale:
▶ Ventile, die zur Steuerung des Startstopps und der Richtung eines Flüssigkeitsflusss verwendet werden
▶ Elektro-Hydraulikbetrieb (WEH), Hydraulikoperation (WH)
▶ Für die Subplate -Montage
▶ Feder- oder Druck-zentrierte, Feder- oder Hydraulikversatz
▶ Nass-Pin-DC- oder Wechselstrommagneten, optional
▶ Handbuch Überschreibung, optional
▶ Elektrische Verbindung als individuelle oder zentrale Verbindung
▶ Schaltzeitanpassung, optional
▶ Vorladventil im P-Kanal des Hauptventils, optional, optional
▶ Hilfsgeräte zum Datenblatt
Schlaganfallanpassung bei Hauptspulen, optional
Hub -Einstellung und/oder Endpositionsindikator optional
Mechanischer oder induktiver Grenzschalter (Proximity -Typ) am Hauptspulen, optional
▶ Portierungsmuster auf DIN 24 340 Form A, ISO 4401 und Cetop - RP 121H
Anwendung:
Richtungssteuerventile 4Weh 16 J werden verwendet, um den Startstopp und die Richtung eines Flüssigkeitsflusss zu steuern.
Richtventile Typ 4Weh ..
Ventile vom Typ WEH sind Richtungsspulenventile mit elektrohydraulischem Betrieb
Die Richtventile bestehen grundsätzlich aus dem Hauptventil mit Gehäuse (1), Hauptsteuerungsspule (2), ein oder zwei Rückgängen und dem Pilotventil (4) mit einem oder zwei Magnetungen.
Die Hauptsteuerungsspule (2) im Hauptventil wird im neutralen oder in der Anfangsposition entweder durch die Federn gehalten.
Cutaway View von 4Weh
