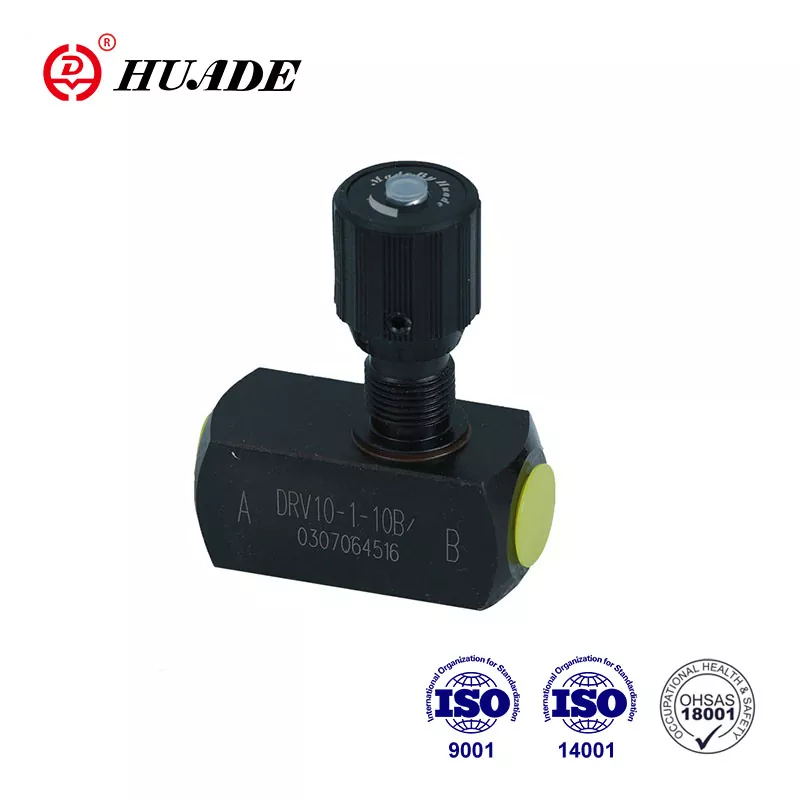

Drosselklappenprüfung Ventil DRV

Ventiltyp DRV ist das Gas-/Scheckventil. Dieses Ventil hat eine einfache Struktur und wird weit verbreitet. Dank zwei langfristiger Kooperationen mit Rexroth kann Huade® Hydraulic Gasventile die Qualität ähnlicher Produkte von internationalen Marken entsprechen. Sie sind eine erschwingliche Alternative zu diesen ersten Marken. Huade® ist eine bekannte Marke in China.

Produktparameter des Drosselklappenprüfventils DRV

Material	Stahl	Messing	Edelstahl
Max. zulässiger Betriebsdruck (MPA)	bis 35	bis 15	bis 35
Rissdruck des Scheckventils (Typ DRV)	0,05 (falls erforderlich)
Flüssigkeit	Mineralöl oder Phosphatester
Flüssigkeitstemperaturbereich (℃)	-30 bis+80
Viskositätsbereich (mm ²/s)	10 bis 800
Installationsposition	optional

Produktfunktion und Anwendung von Gasprüfung Ventil DRV

Merkmale:

▶ Gewindeverbindung

▶ Subplate -Montage

Anwendung:

Die Gas-/Scheckventile vom Typ DRV dienen dazu, einen genauen Ölfluss in eine Richtung einzustellen und den freien Rückfluss in die entgegengesetzte Richtung zu ermöglichen.

Abschnitt und Symbol für Drosselklappenprüfung Ventil DRV

Drosselklappen-/Überprüfventil -DRV bestehen im Grunde genommen aus einem Gehäuse (1), einem Einstellknopf (2) mit Verriegelungsvorrichtung (3). Durch Drehen des Einstellknaufs (2) nach links erhöht die Spindel (4) mit einem Drosselklappenstift (5) den Durchflussabschnitt (6) auf maximal. Durch Drehen des Einstellknaufs (2) nach rechts verringert die Spindel (4) mit einem Drosselklappenstift (5) den Durchflussabschnitt (6), bis sie vollständig geschlossen wurden. Für die Wiederholungseinstellung wird am oberen Ende der Spindel (4) eine Farbskala (7) bereitgestellt. Der Bereich des farbigen Dreiecks (8) zeigt an, wie weit das Ventil geöffnet ist (je größer das farbige Dreieck ist, desto größer ist die Öffnung). Die Flusseinstellung wird mittels Verriegelungsvorrichtung (3) gesperrt.

Struktur des Drosselklappenprüfventils DRV

Symbol für Drosselklappenprüfung Ventil DRV
