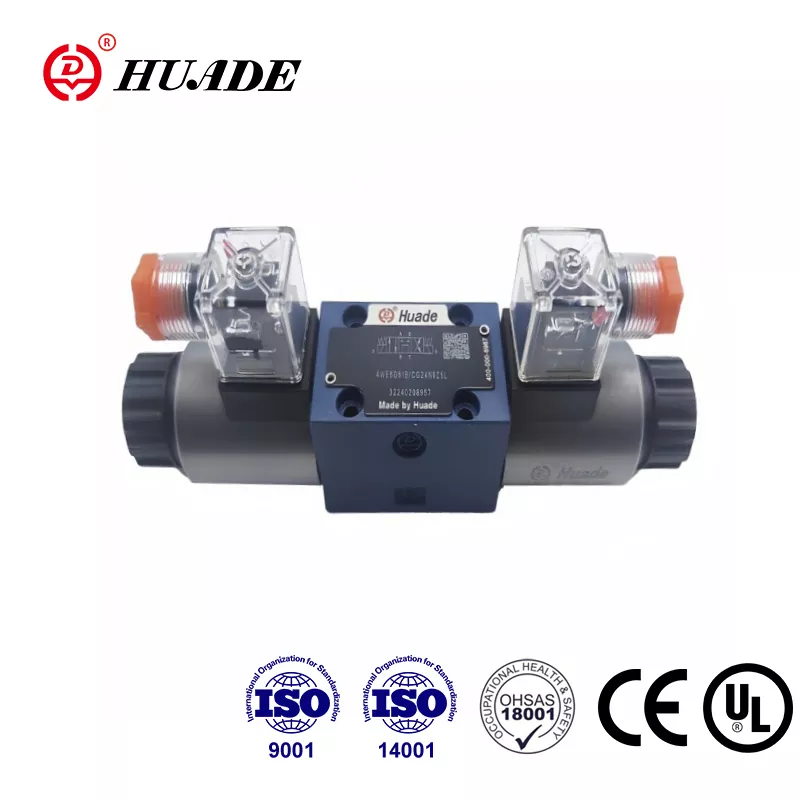

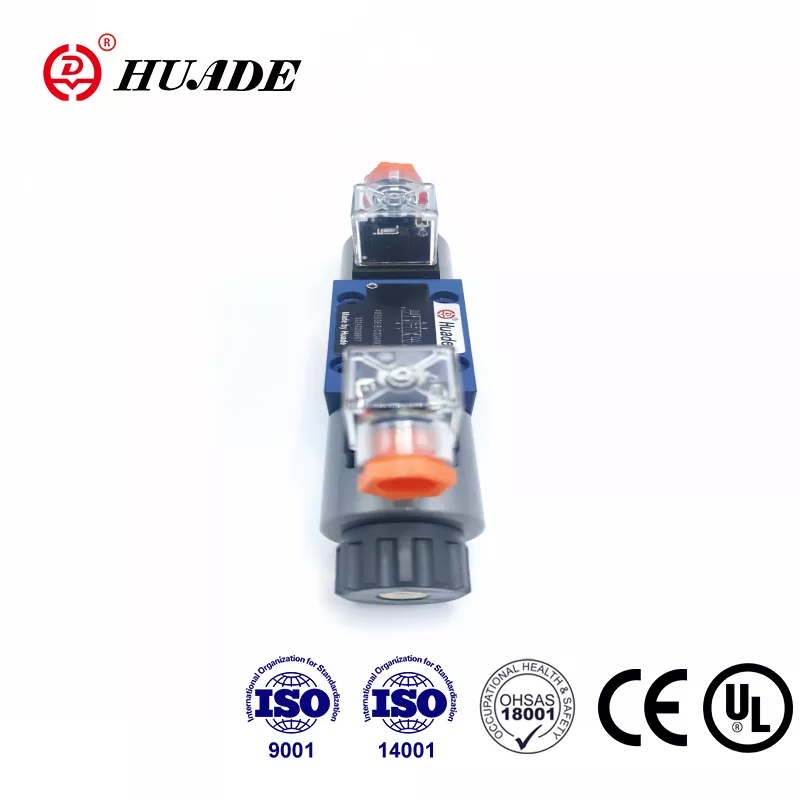

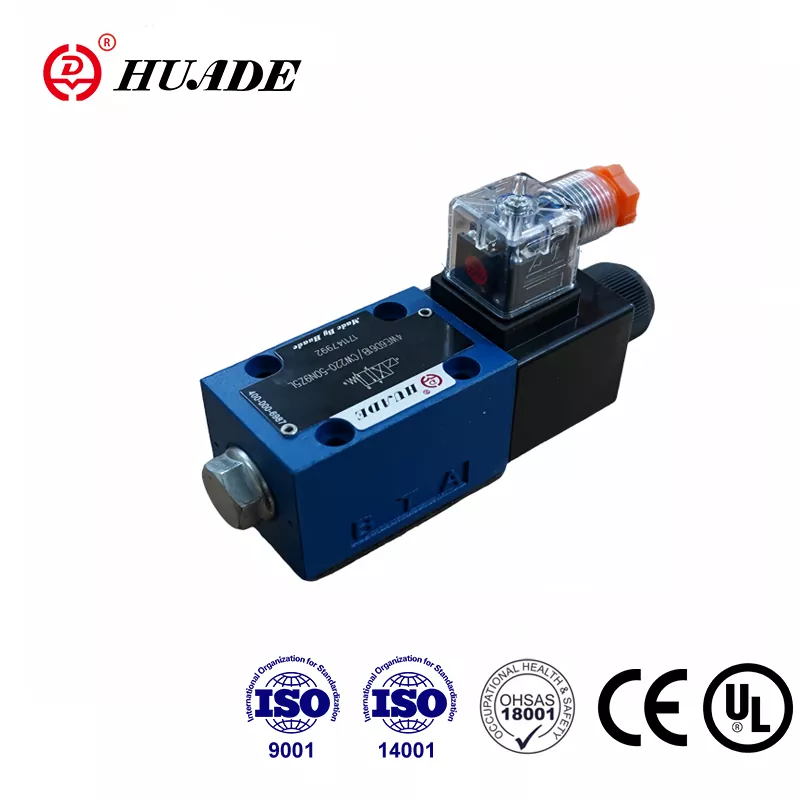

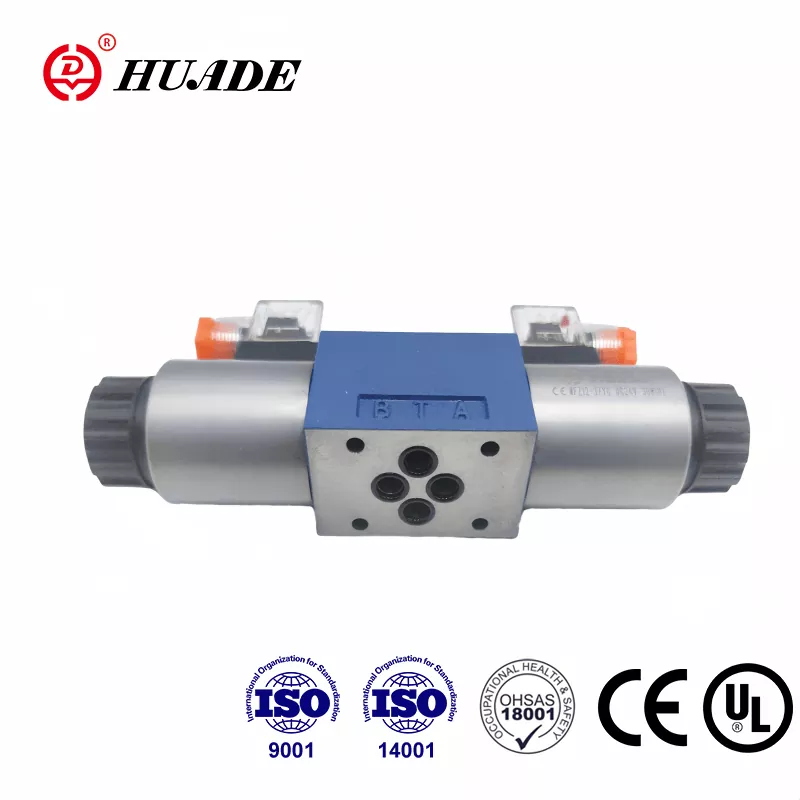

Als führender Hersteller in der chinesischen Hydraulikindustrie arbeitete Huade ab 1979 zweimal mit Rexroth zusammen. Das Wegeschieberventil Huade® 4WE 6 Y wird häufig in verschiedenen industriellen Umgebungen eingesetzt. Es kann das gleiche Modell von Rexroth ersetzen. Es wird in China und im Ausland wild verkauft. Huade legt großen Wert auf die Qualität, um sicherzustellen, dass jedes Wegeventil eine überragende Leistung bietet. Huade verfügt über 750 fortschrittliche Produktionsanlagen, die aus der ganzen Welt importiert werden. Die Magnetwegeventilserie hat die CE-Zertifizierung bestanden. Das Werk hat ISO9001, ISO14001 und ISO45001 bestanden. Aufgrund ihrer stabilen Leistung werden hydraulische Magnetventile von Huade® in der Militärindustrie und anderen Bereichen in China häufig eingesetzt.
|
Hydraulisch |
|||
|
Max. Betriebsdruck Anschlüsse A, B, P (Mpa) |
bis 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
Bei den Symbolen A und B muss Anschluss T als Ablassanschluss verwendet werden |
|||
|
Max. Durchfluss (L/min) |
80(-);60(～) |
||
|
Druckflüssigkeit |
Mineralöle oder Phosphatester |
||
|
Viskositätsbereich (mm2/s) |
2,8~500 |
||
|
Temperaturbereich der Druckflüssigkeit （℃） |
-30~+80 |
||
|
Verschmutzungsgrad |
Maximal zulässiger Verschmutzungsgrad der Hydraulikflüssigkeit gemäß NAS 1638 Klasse9. |
||
|
Elektrisch |
|||
|
Spannungstyp |
Gleichstrom |
Wechselstrom 50/60 Hz |
|
|
Verfügbare Spannungen (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Stromverbrauch (W) |
30 |
||
|
Haltekraft (VA) |
- |
50 |
|
|
Einschaltleistung (VA) |
- |
220 |
|
|
Pflicht |
kontinuierlich |
||
|
Umschaltzeit auf IS0 6403 |
EIN (ms) |
25 bis 45 |
10 bis 20 |
|
AUS (ms) |
10 bis 25 |
15 bis 40 |
|
|
Schutzart nach DIN |
IP 65 |
||
|
Schalthäufigkeit (Zyklen/h) |
bis 15000 |
bis 7200 |
|
|
Bei elektrischen Anschlüssen ist der Schutzleiter (PE) |
|||
Merkmale:
▶ Direkt magnetbetätigtes Wegeschieberventil in Hochleistungsausführung
▶ Nassstift-Gleichstrom- oder Wechselstrommagnete mit abnehmbarer Spule
▶ Magnetspule um 90° drehbar
▶ Elektrische Anschlüsse wahlweise als Einzel- oder Zentralanschlüsse
▶ Es ist nicht notwendig, die druckdichte Kammer beim Spulenwechsel zu öffnen
▶ Handnotbetätigung, optional
▶ Anschlussmuster nach DIN 24 340 Form A, ISO 4401 und CETOP – RP 121H
Anwendung:
Wegeventile vom Typ 4WE 6 Y sind magnetbetätigte Wegeschieberventile. Sie steuern den Start, Stopp und die Richtung einer Flüssigkeit.
Die Wegeventile 4WE 6 bestehen im Wesentlichen aus dem Gehäuse (1), einem oder zwei Magneten (2), dem Steuerkolben (3) und einer oder zwei Rückstellfedern (4). Im stromlosen Zustand wird der Steuerkolben (3) durch Rückstellfedern (4) in der Neutral- bzw. Ausgangsstellung gehalten (außer bei Impulskolben). Die Betätigung des Steuerkolbens (3) erfolgt über Nassstiftmagnete (2). . Die Kraft der Magnete (2) wirkt über den Stößel (5) auf den Steuerkolben (3) und verschiebt diesen aus seiner Neutralstellung in die gewünschte Endlage. Dadurch ist ein freier Durchfluss von P nach A und von B nach T oder P gegeben nach B und A nach T.
Bei stromlosem Magnetventil (2) wird der Steuerkolben (3) durch die Rückstellfedern (4) in seine Neutralstellung zurückgeführt.
Eine optionale Handnotbetätigung (6) ermöglicht die Bewegung des Steuerschiebers (3), ohne dass das Magnetventil aktiviert wird.
Strukturdiagramm von WE 6 61B
