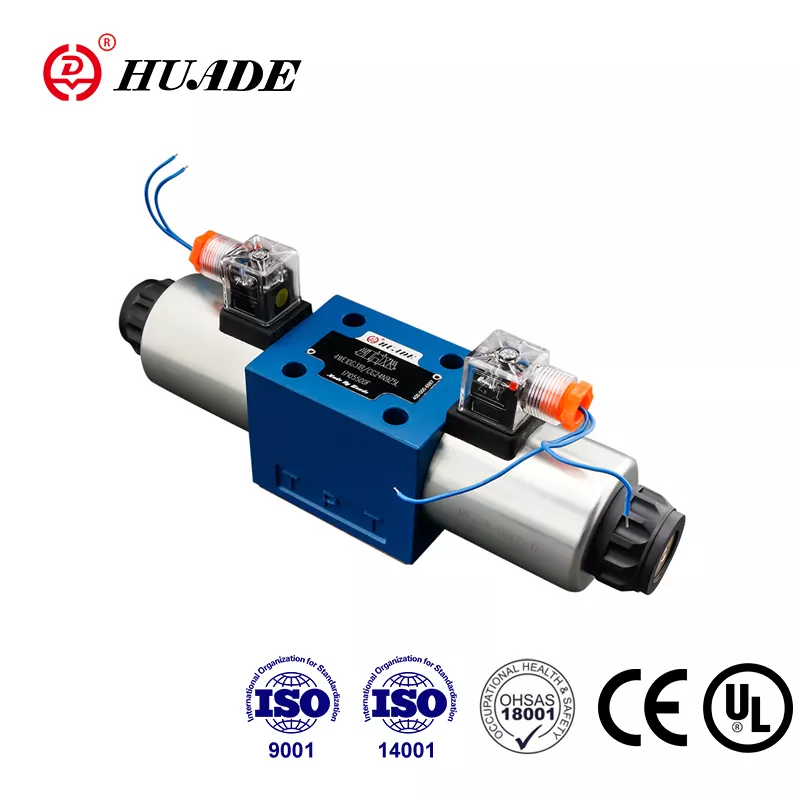

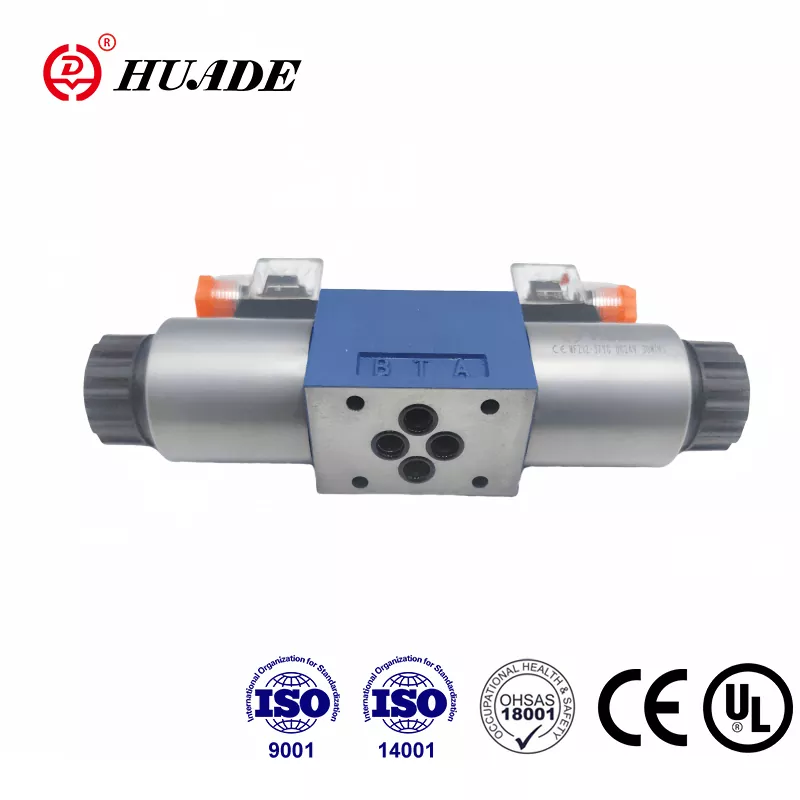

Wegeventil 4WE 10 D für Rexroth

Beijing Huade Hydraulic wurde 1979 gegründet und hat sich mittlerweile zu einer großen staatlichen Unternehmensgruppe entwickelt, die auf die Entwicklung, Herstellung und Wartung von Hydraulikventilen und -geräten spezialisiert ist. Das Huade®-Wegeschieberventil Typ 4WE 10 D ist eine kostengünstige Alternative zum gleichnamigen Modell von Rexroth. Die Magnetwegeventilserie hat die CE- und UL-Zertifizierungen bestanden. Die Ventile werden in Standardkartons mit fälschungssicheren Etiketten verpackt. Die Fabrik hat die Systemzertifizierungen für Qualitätsmanagement, Umweltmanagement sowie Gesundheits- und Sicherheitsmanagement am Arbeitsplatz bestanden. Die hydraulischen Wegeventile von Huade® werden häufig in Schiffsruderhydrauliksystemen, Schwenkkransystemen und Propellerhydrauliksystemen mit einstellbarer Steigung eingesetzt. Huade verfügt über eine große Kundengruppe in der Schifffahrtsindustrie.

Produktparameter des Wegeventils 4WE 10 D für Rexroth

Produktmerkmal des Wegeventils 4WE 10 D für Rexroth

Merkmale:

▶ Direkt magnetbetätigtes Wegeschieberventil als Standardausführung

▶ Nassstift-Gleichstrom- oder Wechselstrommagnete mit abnehmbaren Spulen

▶ Perfekte Kontur

▶ Spulenwechsel ohne Öffnen der druckdichten Kammer möglich

▶ Wahlweise zentraler oder individueller Elektroanschluss

▶ Optionale Handnotbetätigung

▶ Lange Lebensdauer

▶ Anschlussmuster nach DIN 24 340 Form A, ISO 4401 und CETOP – RP 121H

Anwendung:

4WE 10 D ist ein magnetbetätigtes Wegeschieberventil. Es steuert den Start, Stopp und die Richtung einer Flüssigkeit.

Funktionen, Schnitt des Wegeventils 4WE 10 D für Rexroth

Wegeventile bestehen im Wesentlichen aus dem Gehäuse (1), einem oder zwei Magneten (2), einem Steuerkolben (3) und einer oder zwei Rückstellfedern (4). Im Ruhezustand wird der Steuerkolben (3) durch Rückstellfedern (4) in seiner Mittel- bzw. Ausgangsstellung gehalten (außer bei Impulskolben). Der Steuerschieber (3) wird durch Nassstiftmagnete (2) betätigt. Die Kraft des Magneten (2) wirkt auf den Steuerkolben (3) und bewegt ihn aus seiner Ruheposition in die gewünschte Endposition. Dies ermöglicht einen freien Fluss von P nach A und B nach T oder von P nach B und A nach T.

Beim Abschalten des Magnetventils (2) wird der Steuerkolben (3) durch die Rückstellfeder (4) in seine Ausgangsposition zurückgebracht.

Durch die optionale Handbetätigung (5) kann der Steuerkolben (3) bewegt werden, ohne dass die Magnetspulen erregt werden.

Strukturdiagramm der WE 10 30B-Serie

Hinweis zum Wegeventil 4WE 10

1. Die Flüssigkeit muss gefiltert werden. Die Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss dicht sein und am Lufteinlass muss ein Luftfilter installiert sein

3. Produkte ohne Unterplatte verlassen das Werk. Bei Bedarf bestellen Sie diese bitte gesondert.

4. Ventilbefestigungsschrauben müssen gemäß den im Musterbuch aufgeführten Parametern ausgewählt und verwendet werden

5. Die Rauheit der mit dem Ventil verbundenen Oberfläche muss 0,8 betragen.

6. Die Oberflächengüte des Gegenstücks muss 0,01/100 mm betragen.
