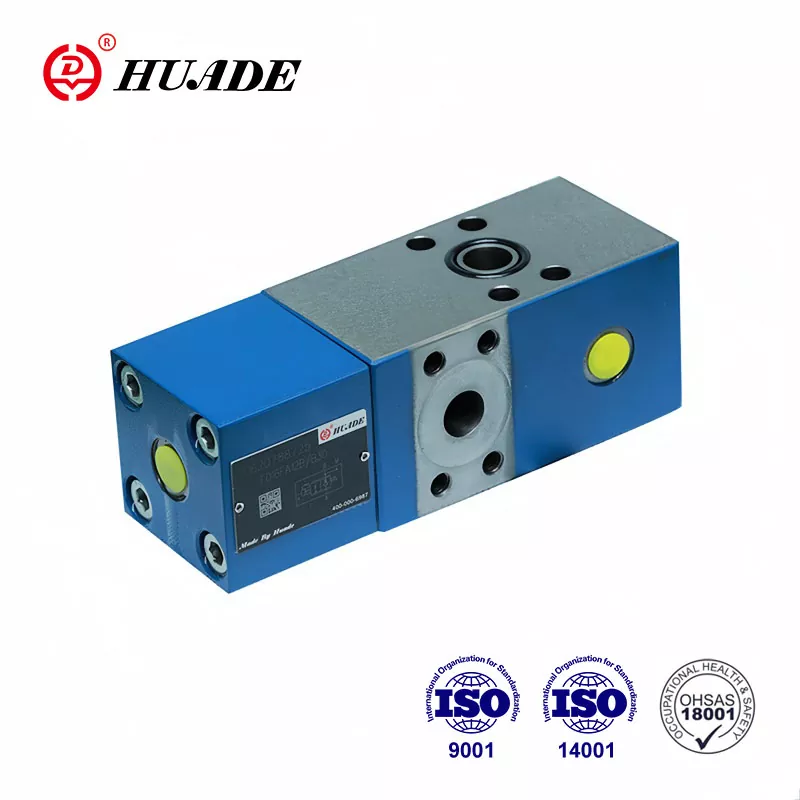

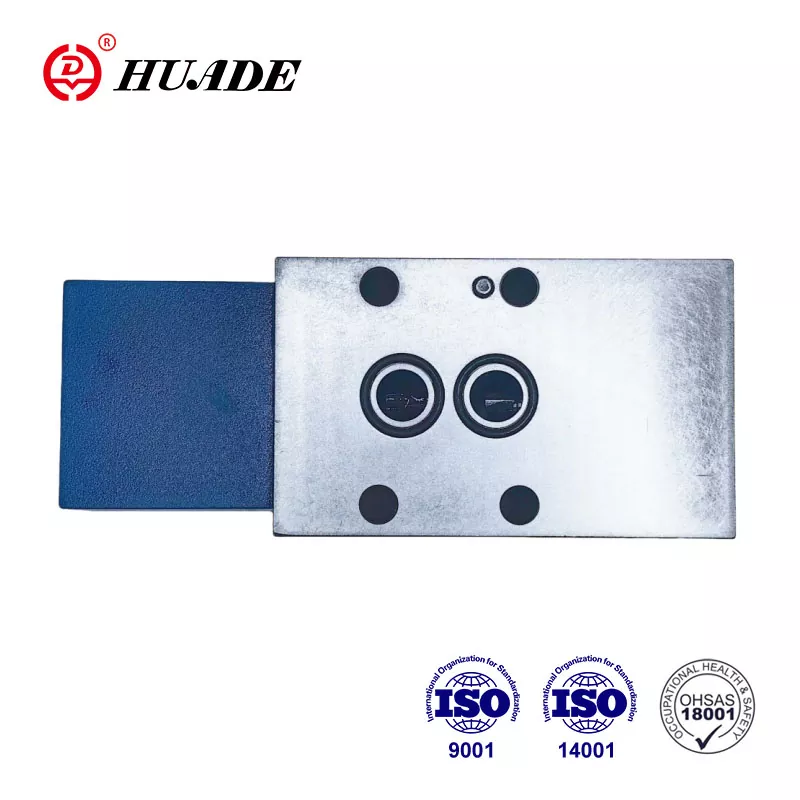

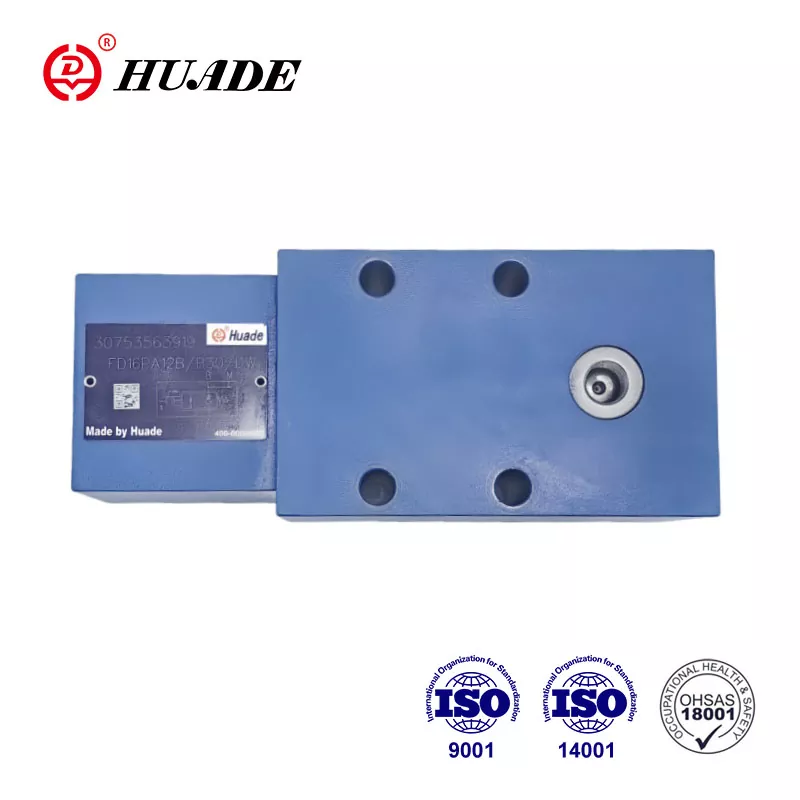

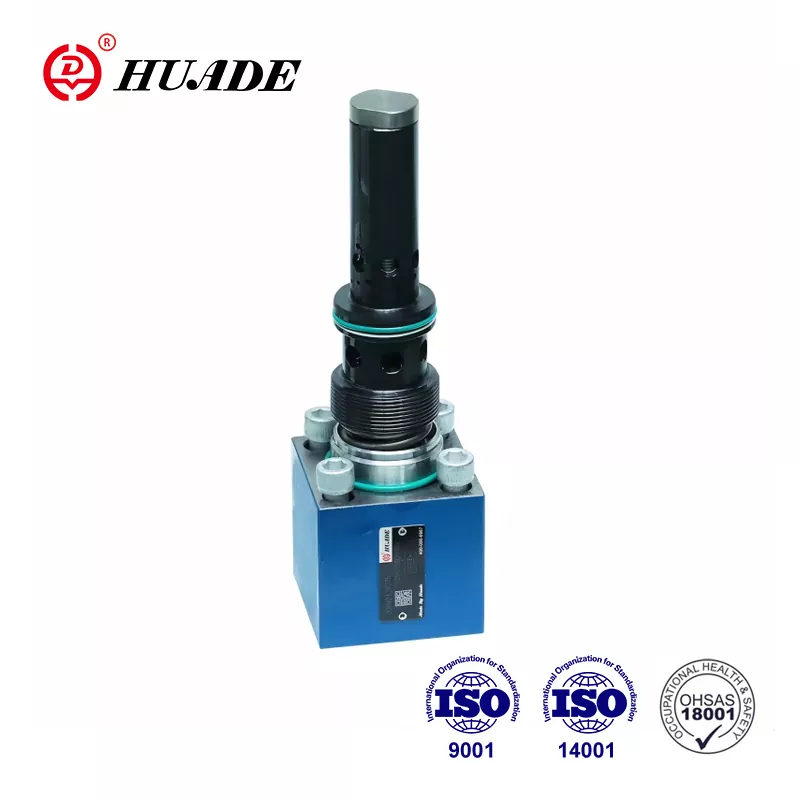

Das Rückschlag-Q-Meter-Ventil FD 25 ist ein spezielles Ventilgerät, das hauptsächlich dazu dient, das Durchflussgleichgewicht im Hydrauliksystem aufrechtzuerhalten und den stabilen Betrieb des Systems sicherzustellen. Der Grund, warum Huade® FD 25 Rückschlag-Q-Meter-Ventile das große Vertrauen der Benutzer gewinnen, liegt hauptsächlich in der hohen Qualität und dem relativ niedrigen Preis. Die Verpackung der Produkte kann individuell angepasst werden, z. B. Standardkartonverpackung, Holzkistenverpackung, Sperrholzkistenverpackung, wasserdichte Kunststoffverpackung usw.
|
Betriebsdruck, Anschlüsse A, X (MPa) |
bis 31.5 |
|
Betriebsdruck. Anschluss B (MPa) |
bis 42 |
|
Steuerdruck, Anschluss X (Stromregelbereich) (MPa) |
min. 2 bis 3,5, max. 31,5 |
|
Öffnungsdruck, A bis B (MPa) |
0.2 |
|
Einstelldruck für sekundäres Druckbegrenzungsventil (MPa) |
bis 40 |
|
Durchfluss (l/min) |
80 (Größe 12) 200 (Größe 16) |
|
Flächenverhältnis der Voröffnung |
Sitzfläche des Tellers/Fläche der Steuerspule = 1/20 |
|
Druckflüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
|
Viskositätsbereich (mm²/s) |
10 bis 800 |
|
Druckflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
Merkmale:
▶ Anschlussbild nach DIN 24 340, ab D, ISO 5781 und CETOP – RP 121H
▶ Vorgesteuertes Rückschlagventil, leckagefrei. Das Kontroll-Q-Meter steuert den Rückfluss Q2 im Verhältnis zum Fluss, der in die gegenüberliegende Seite des Aktuators Q1 geleitet wird. Bei Zylindern muss das Flächenverhältnis (Q2=Q1φ) berücksichtigt werden.
▶ Bypassventil, freier Durchfluss in entgegengesetzter Richtung
▶ Optional eingebautes sekundäres Druckbegrenzungsventil (nur für Ventil mit Flanschanschlüssen).
Anwendung:
Rückschlag-Q-Meter-Ventile FD25 werden in Hydraulikanlagen eingesetzt, um die Drehzahlen von Hydraulikmotoren und -zylindern lastunabhängig zu beeinflussen (verhindert Weglaufen). Darüber hinaus gibt es eine Inselfunktion zur Rohrbruchsicherung.
Das Kontroll-Q-Meter besteht im Wesentlichen aus dem Gehäuse (1), dem Hauptkegel (2), dem Pilotteil (3), dem Pilotkolben (4), dem Dämpfungskolben (5) und der Pilotdämpfung (6).
Aufbau des FD Check-Q-Meter-Ventils
Symbol des FD Check-Q-Meter-Ventils
Schaltungsbeispiele
Notiz:
Zwei Check-Q-Meter können nicht zur Steuerung zweier Zylinder verwendet werden, die mechanisch zur gemeinsamen Bewegung gezwungen werden, da die Synchronisierung und der gleiche Druck in jedem Zylinder nicht gewährleistet werden können.
Daher müssen die Zylinder mit zwei vorgesteuerten Rückschlagventilen vom Typ SL ausgestattet sein. Das Rückschlag-Q-Meter ist in einer gemeinsamen Leitung eingebaut.
In diesem Fall darf der Lastdruck 20 MPa nicht überschreiten!
