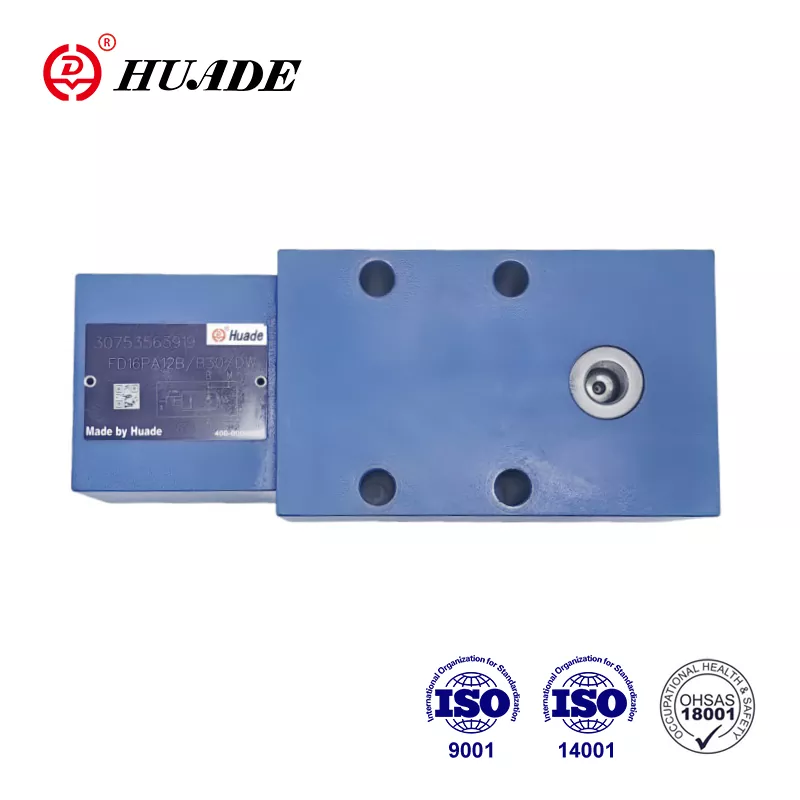

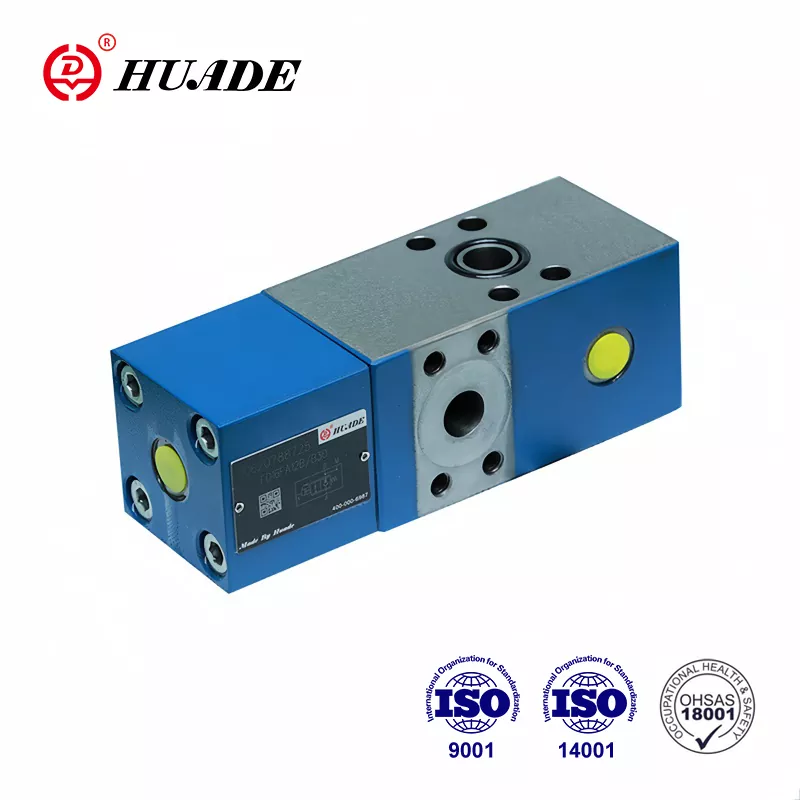

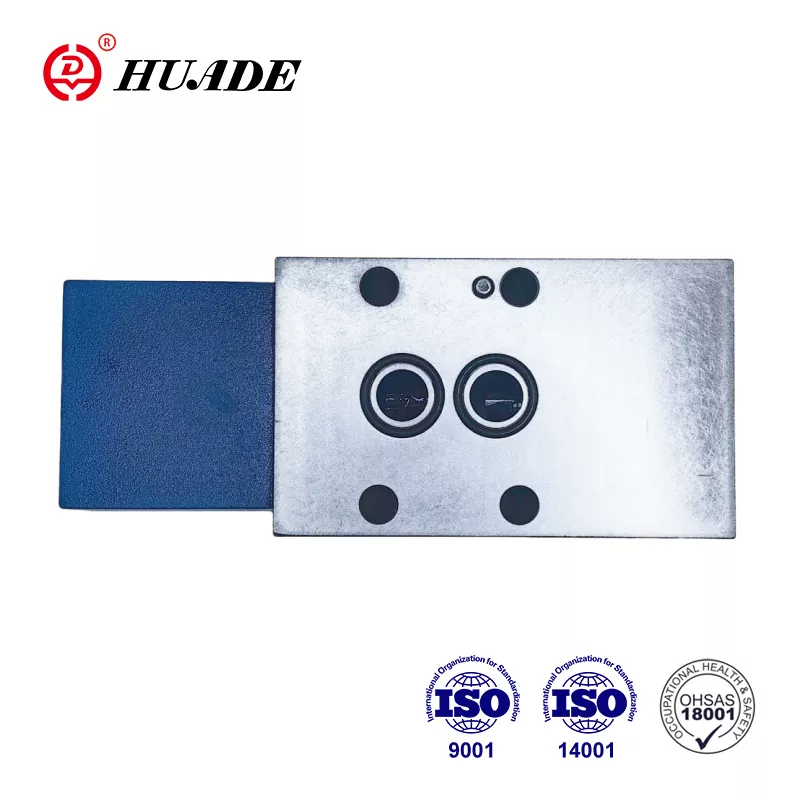

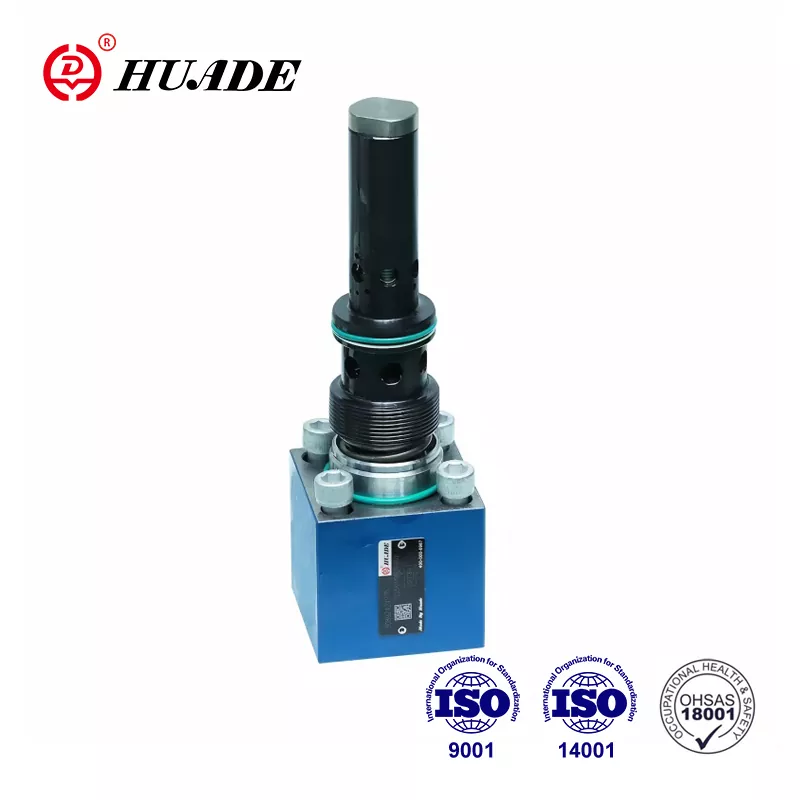

Das Strömungsventil FD 12 wird im Hydrauliksystem zur Steuerung der Drehzahl des Hydraulikmotors und -zylinders eingesetzt. Es hat eine hohe Qualität und einen günstigen Preis. Huade Hydraulic kontrolliert erfolgreich die Produktkosten und bietet seinen Kunden erschwingliche hydraulische FD-Rückschlag-Q-Meter-Ventile. Einer der Gründe für die gute Qualität ist, dass Huade Hydraulic über ein gutes Inspektionssystem verfügt. Die Fabrik hat mehr als 750 fortschrittliche Geräte aus aller Welt eingeführt. Alle von Huade Hydraulic bereitgestellten Durchflussventile entsprechen den internationalen Standards.
|
Betriebsdruck, Anschlüsse A, X (MPa) |
bis 31.5 |
|
Betriebsdruck. Anschluss B (MPa) |
bis 42 |
|
Steuerdruck, Anschluss X (Stromregelbereich) (MPa) |
min. 2 bis 3,5, max. 31,5 |
|
Öffnungsdruck, A bis B (MPa) |
0.2 |
|
Einstelldruck für sekundäres Druckbegrenzungsventil (MPa) |
bis 40 |
|
Durchfluss (l/min) |
80 (Größe 12) 200 (Größe 16) |
|
Flächenverhältnis der Voröffnung |
Sitzfläche des Tellers/Fläche der Steuerspule = 1/20 |
|
Druckflüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
|
Viskositätsbereich (mm²/s) |
10 bis 800 |
|
Druckflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
Merkmale:
▶ Anschlussbild nach DIN 24 340, ab D, ISO 5781 und CETOP – RP 121H
▶ Vorgesteuertes Rückschlagventil, leckagefrei. Das Kontroll-Q-Meter steuert den Rückfluss Q2 im Verhältnis zum Fluss, der in die gegenüberliegende Seite des Aktuators Q1 geleitet wird. Bei Zylindern muss das Flächenverhältnis (Q2=Q1φ) berücksichtigt werden.
▶ Bypassventil, freier Durchfluss in entgegengesetzter Richtung
▶ Optional eingebautes sekundäres Druckbegrenzungsventil (nur für Ventil mit Flanschanschlüssen).
Anwendung:
Rückschlag-Q-Meter-Ventile FD12 werden in Hydraulikanlagen eingesetzt, um die Drehzahlen von Hydraulikmotoren und -zylindern lastunabhängig zu beeinflussen (verhindert Weglaufen). Darüber hinaus gibt es eine Inselfunktion zur Rohrbruchsicherung.
Das Kontroll-Q-Meter besteht im Wesentlichen aus dem Gehäuse (1), dem Hauptkegel (2), dem Pilotteil (3), dem Pilotkolben (4), dem Dämpfungskolben (5) und der Pilotdämpfung (6).
Aufbau des Check-Q-Meter-Ventils FD 12
Symbol des Check-Q-Meter-Ventils FD 12
Schaltungsbeispiele
Notiz:
Zwei Check-Q-Meter können nicht zur Steuerung zweier Zylinder verwendet werden, die mechanisch zur gemeinsamen Bewegung gezwungen werden, da die Synchronisierung und der gleiche Druck in jedem Zylinder nicht gewährleistet werden können.
Daher müssen die Zylinder mit zwei vorgesteuerten Rückschlagventilen vom Typ SL ausgestattet sein. Das Rückschlag-Q-Meter ist in einer gemeinsamen Leitung eingebaut.
In diesem Fall darf der Lastdruck 20 MPa nicht überschreiten!
