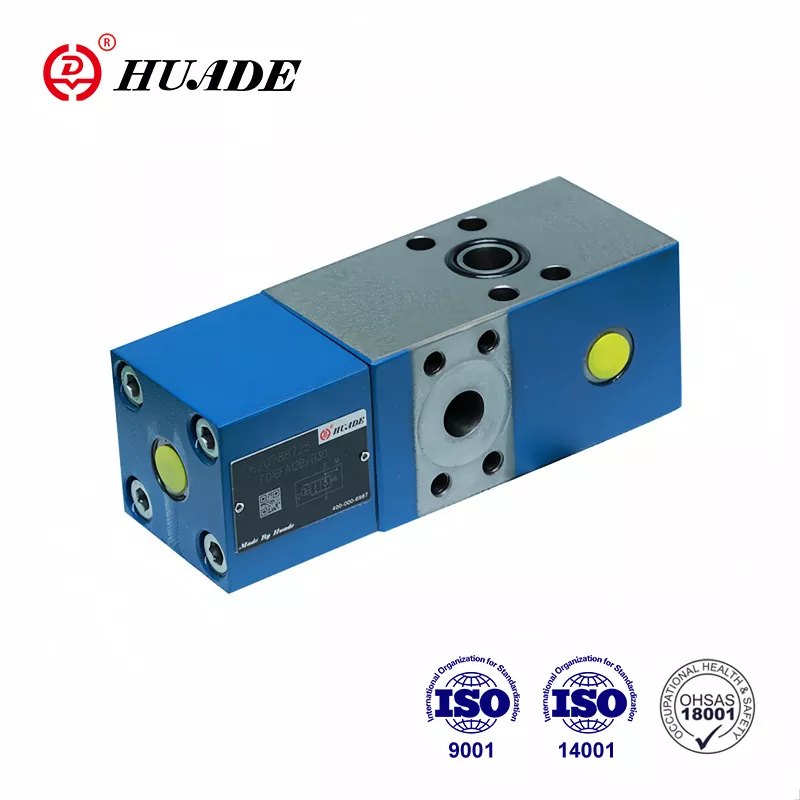

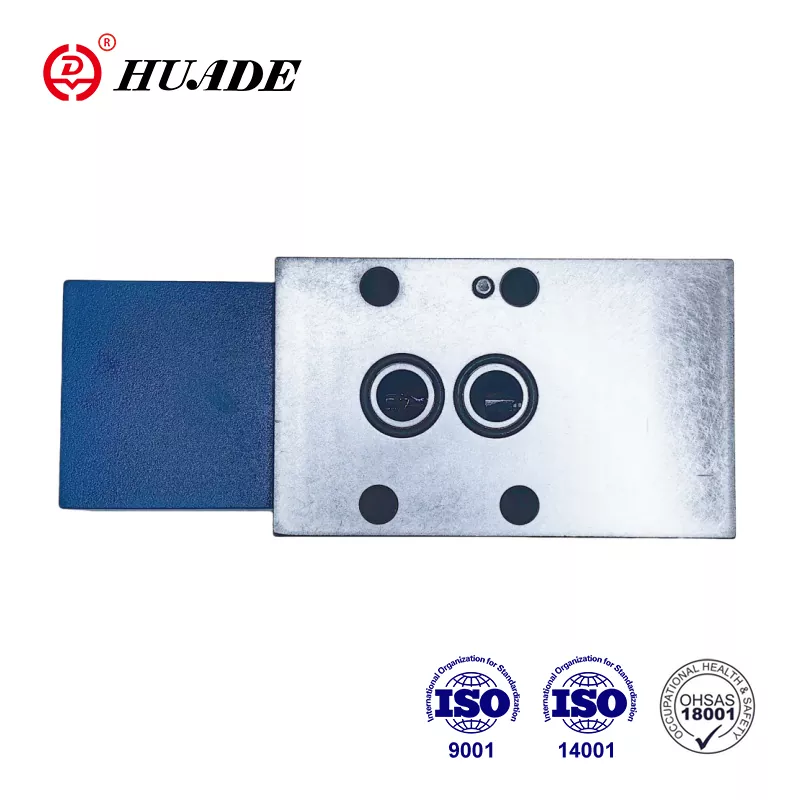

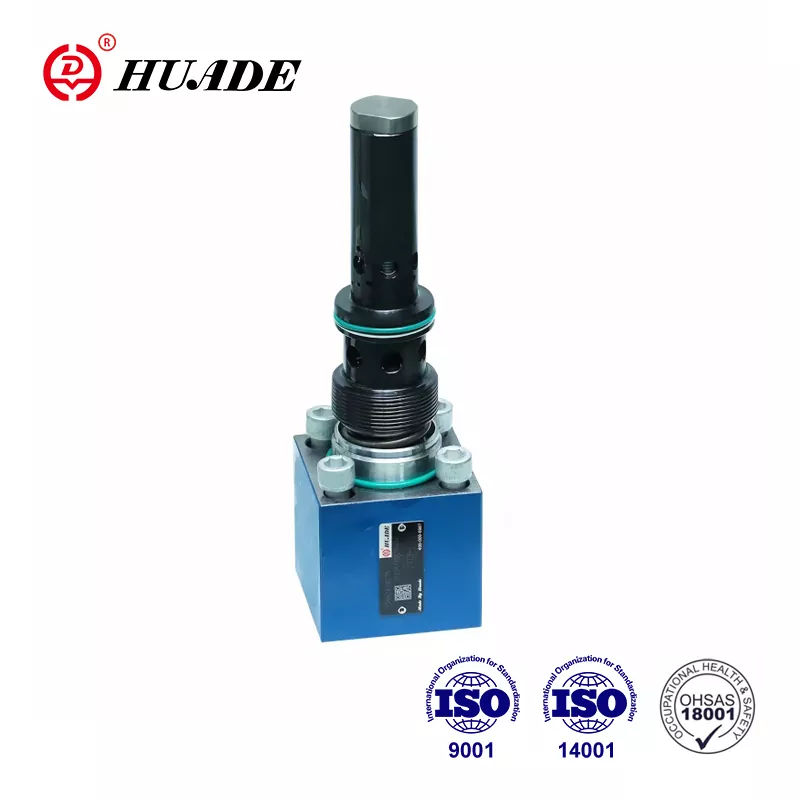

Das Rückschlag-Q-Meter-Ventil Typ FD 16 ist vor allem für seine Funktion der Durchflussregulierung bekannt. Huade-Hydraulikventile vom Typ FD 16 sind mit Rexroth-Produkten kompatibel. Tatsache ist, dass Huade Hydraulic zwei langfristige Kooperationen mit Rexroth hat. Die Fabrik legt mehr Wert auf Kosteneffizienz und Praktikabilität. Die Fabrik verfügt über ein strenges Testsystem und fortschrittliche Produktionsanlagen aus aller Welt, um die stabile Leistung des Produkts sicherzustellen.
|
Betriebsdruck, Anschlüsse A, X (MPa) |
bis 31.5 |
|
Betriebsdruck. Anschluss B (MPa) |
bis 42 |
|
Steuerdruck, Anschluss X (Stromregelbereich) (MPa) |
min. 2 bis 3,5, max. 31,5 |
|
Öffnungsdruck, A bis B (MPa) |
0.2 |
|
Einstelldruck für sekundäres Druckbegrenzungsventil (MPa) |
bis 40 |
|
Durchfluss (l/min) |
80 (Größe 12) 200 (Größe 16) |
|
Flächenverhältnis der Voröffnung |
Sitzfläche des Tellers/Fläche der Steuerspule = 1/20 |
|
Druckflüssigkeitstemperaturbereich (℃) |
-30 bis +80 |
|
Viskositätsbereich (mm²/s) |
10 bis 800 |
|
Druckflüssigkeit |
Mineralöl (für NBR-Dichtung) oder Phosphatester (für FPM-Dichtung) |
Merkmale:
▶ Anschlussbild nach DIN 24 340, ab D, ISO 5781 und CETOP – RP 121H
▶ Vorgesteuertes Rückschlagventil, leckagefrei. Das Kontroll-Q-Meter steuert den Rückfluss Q2 im Verhältnis zum Fluss, der in die gegenüberliegende Seite des Aktuators Q1 geleitet wird. Bei Zylindern muss das Flächenverhältnis (Q2=Q1φ) berücksichtigt werden.
▶ Bypassventil, freier Durchfluss in entgegengesetzter Richtung
▶ Optional eingebautes sekundäres Druckbegrenzungsventil (nur für Ventil mit Flanschanschlüssen).
Anwendung:
Die Hauptfunktion der Rückschlagventile FD16 ist die lastunabhängige Beeinflussung der Drehzahlen von Hydraulikmotoren und Zylindern (Verhinderung eines Weglaufens). Darüber hinaus gibt es eine Inselfunktion zur Rohrbruchsicherung.
Das Kontroll-Q-Meter besteht im Wesentlichen aus dem Gehäuse (1), dem Hauptkegel (2), dem Pilotteil (3), dem Pilotkolben (4), dem Dämpfungskolben (5) und der Pilotdämpfung (6).
Aufbau des Rückschlag-Q-Meter-Ventils FD 16
Symbol des Check-Q-Meter-Ventils FD 16
Schaltungsbeispiele
Notiz:
Zwei Check-Q-Meter können nicht zur Steuerung zweier Zylinder verwendet werden, die mechanisch zur gemeinsamen Bewegung gezwungen werden, da die Synchronisierung und der gleiche Druck in jedem Zylinder nicht gewährleistet werden können.
Daher müssen die Zylinder mit zwei vorgesteuerten Rückschlagventilen vom Typ SL ausgestattet sein. Das Rückschlag-Q-Meter ist in einer gemeinsamen Leitung eingebaut.
In diesem Fall darf der Lastdruck 20 MPa nicht überschreiten!
