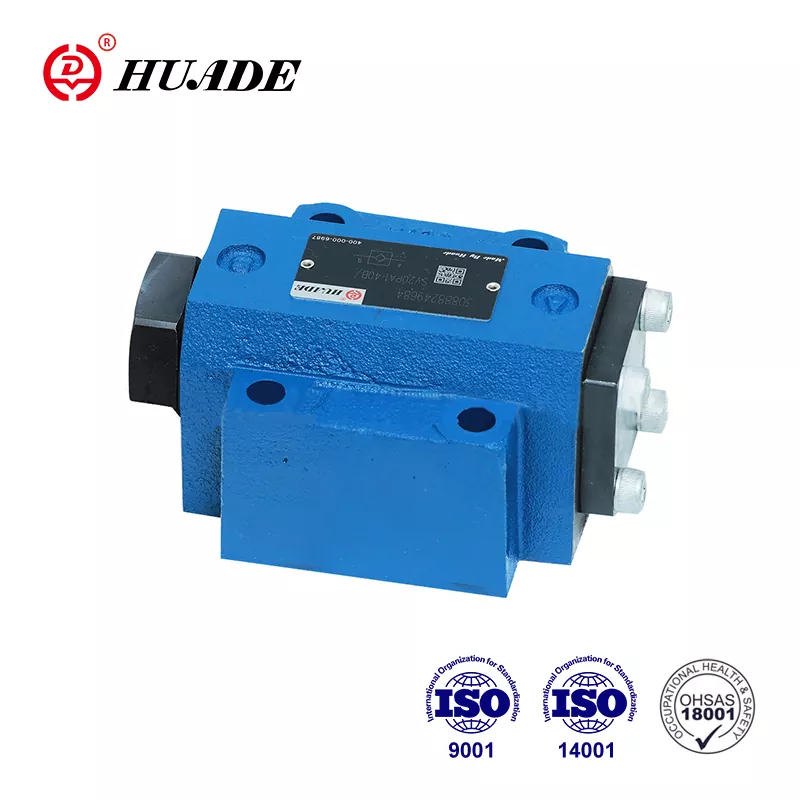

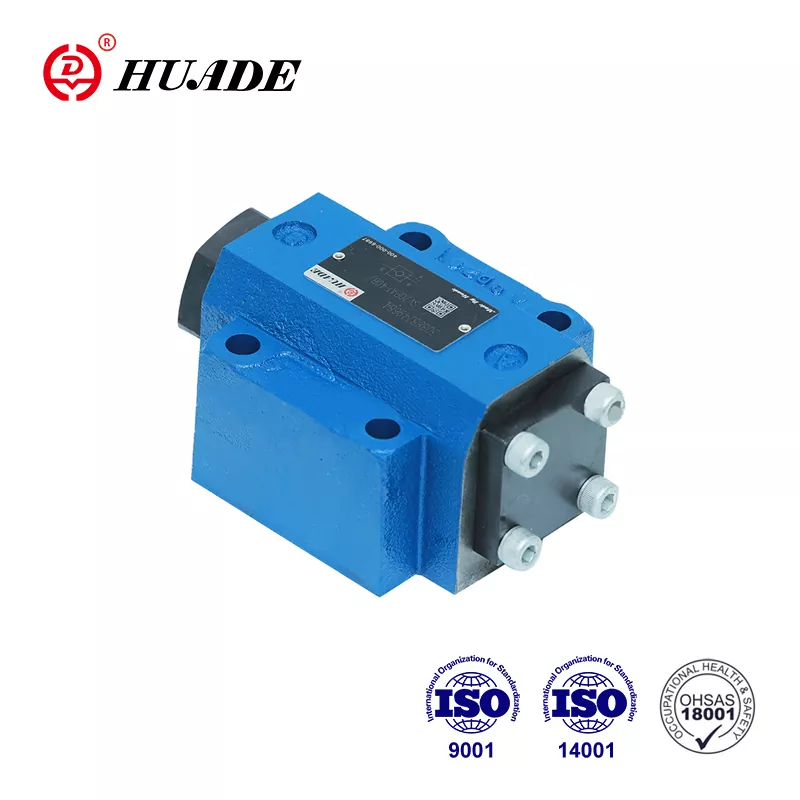

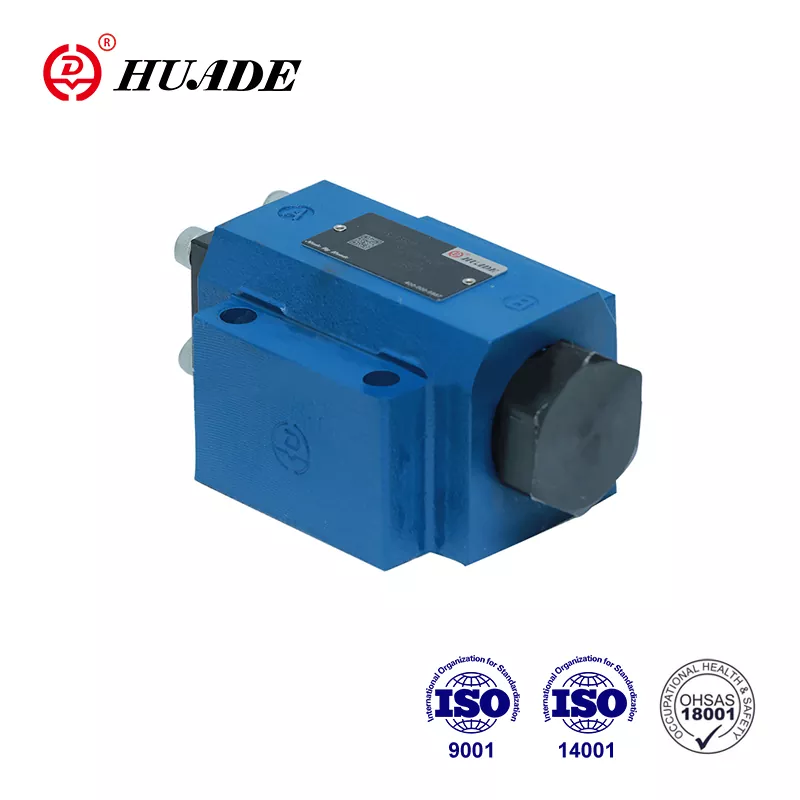

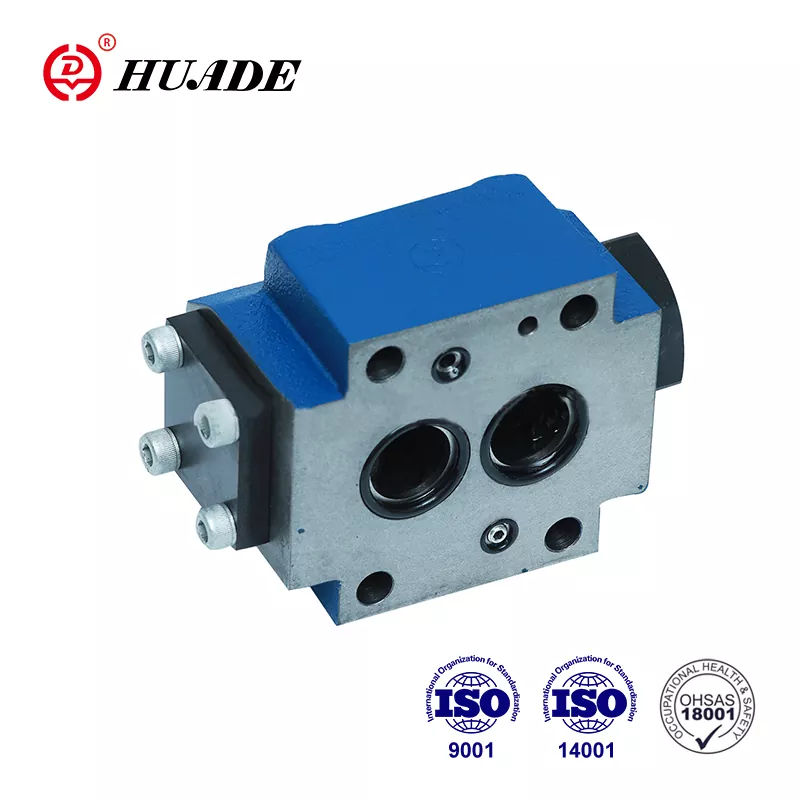

Huade ist eine bekannte Marke in China. Nachdem es festgestellt hatte, hatte es zwei langfristige Zusammenarbeitserfahrungen mit Rexroth. Es kann die von Rexroth angebotene SL -Serie vollständig ersetzen. Der Preis ist vernünftiger. Huade® Check Ventile SL -Serie sind wettbewerbsfähig mit guter Qualität und niedrigerem Preis. Huade belastet die Qualität groß. Die Fabrik hat ISO9001, ISO14001 und OH SAS18001 bestanden. Die hydraulischen Ventile von Huade sind aufgrund der überlegenen Leistung in der Militärindustrie und in anderen Bereichen häufig eingesetzt. Alle Huade® -Scheckventile werden in Standardkartons sowie wasserdichte Kunststoffverpackungen gepackt.
|
Technische Daten |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Gewicht |
Subplate -Montage (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
Gewindeverbindung (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Installationsposition (㎫) |
Optional |
|||||
|
Flussrichtung (㎫) |
Von a bis b frei, von b bis a bis zur Öffnung |
|||||
|
Betriebsdruck, max. (㎫) |
0,5 ~ 315 |
|||||
|
Kontrolldruck, max (㎫) |
0,5 ~ 315 |
|||||
|
Steuervolumen -port x (CM3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrollvolumen -port y (CM3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Kontrollbereiche -Bereich A1 (CM3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-Area A2 (CM3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-Area A3 (CM3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-Area A4 (CM3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Druckflüssigkeit |
Mineralöle (für NBR -Dichtung) oder Phosphatester (für FPM -Dichtung) |
|||||
|
Druckflüssigkeitstemperaturbereich （℃） |
-30 ～+80 |
|||||
|
Viskositätsbereich (mm2/s) |
2,8 bis 500 |
|||||
Merkmale:
▶ Überprüfen Sie das Ventil, das durch Flüssigkeit gesteuert wird
▶ Für die Subplate -Montage, Montagemuster bis DIN 24 340
▶ Subplatte oder Schraubengewindeverbindung
▶ mit oder ohne Leckageanschluss
▶ mit oder ohne Voreröffnung
▶ Typ mit voreröffneter, gedämpfter Dekompression
▶ 4 Öffnungsdruck
▶ Portierung von Pattem auf DIN 24 340 FOM A, 1SO 4401 und CETOP-RP 121H
Checkventile SL sind hydraulisch -pilotbetätigte Scheckventile im Deppet -Typ, das möglicherweise geöffnet werden kann, um in beide Richtungen niedrig zu sein.
Diese Ventile werden zur Isolierung von Betriebskreisen unter Druck verwendet, da sich vor der Absenkung einer Last beim Auftreten einer Linienbreite oder gegen kriechende Bewegungen hydraulisch eingeschlossener Aktuatoren ein Linienbruch auftreten.
Grundsätzlich bestehen diese Ventile aus Gehäuse (1), Pubpet (2), Kompressionsfeder (3), Kontrollspulen (4) sowie einer Voreröffnung als optional als Kugelpapetventil (5).
Das Ventil ermöglicht den freien Fluss von A nach B, in der Counter -Richtung wird der Popet (2) durch den Systemdruck zusätzlich zur Federkraft auf seinem Sitz gehalten.
Durch die Druckverbindung am Kontrollport x wird der Steuerkolben (4) nach rechts bewegt. Dies drückt den Pubpet (2) aus dem Sitz. Jetzt kann das Ventil auch einen Fluss von B nach A haben.
Um die ordnungsgemäße Öffnung des Ventils über den Kontrollkolben (4) zu gewährleisten, ist ein bestimmter minimaler Kontrolldruck erforderlich.
Dieses Ventil hat eine zusätzliche Voreröffnung. Durch Druckverbindung am Kontrollport x wird der Steuerkolben (4) nach rechts gedrückt.
Dies drückt zuerst den Ball (5) und dann den Pubpet (2) aus dem Sitz. Jetzt kann das Ventil aufgrund der Voreröffnung auch eine Strömung von B nach A haben. Es gibt eine gedämpfte Dekompression der Flüssigkeit unter Druck. Durch diese möglichen Druckschocks werden vermieden
Die Funktion dieses Ventils ist hauptsächlich mit dem Ventil SV die gleiche. Die Differenz ist der zusätzliche Leckageport Y. Damit ist der Annulusbereich des Kontrollkolbens (4) von Port A getrennt.
Der Druck, der am Hafen eine einzige Effektfläche A4 des Kontrollkolbens vorliegt (4).
Ausschnittsansicht des Scheckventils Typ SL. .Pb
(mit Leckageanschluss ohne Voreröffnung)
