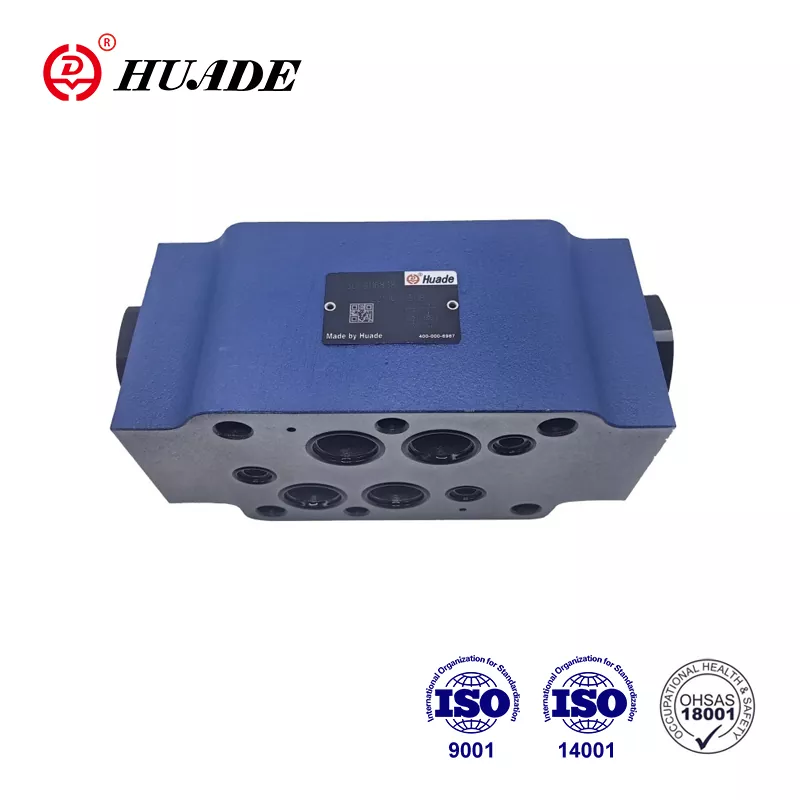

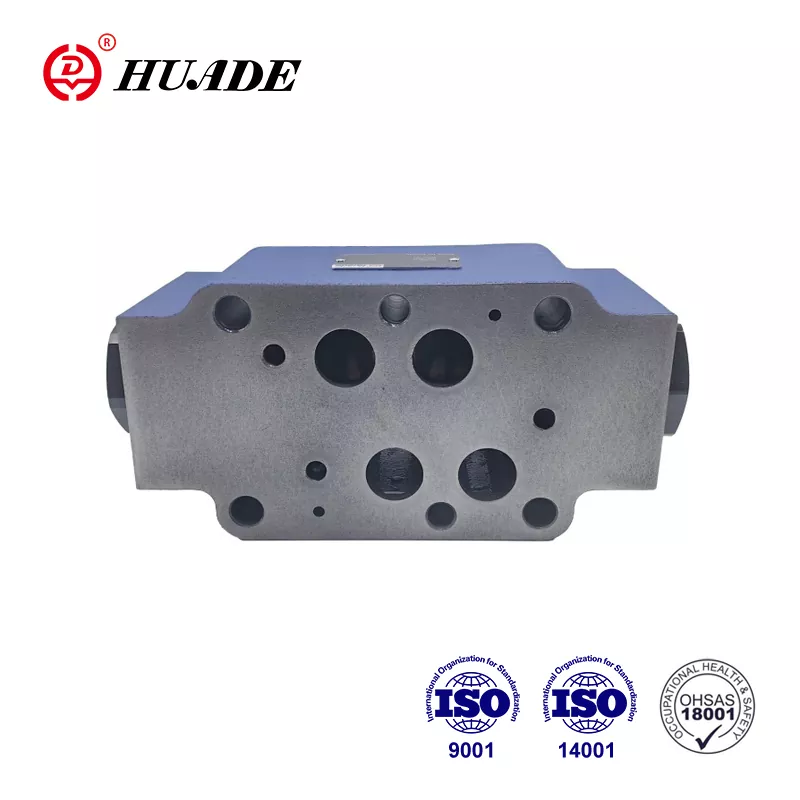

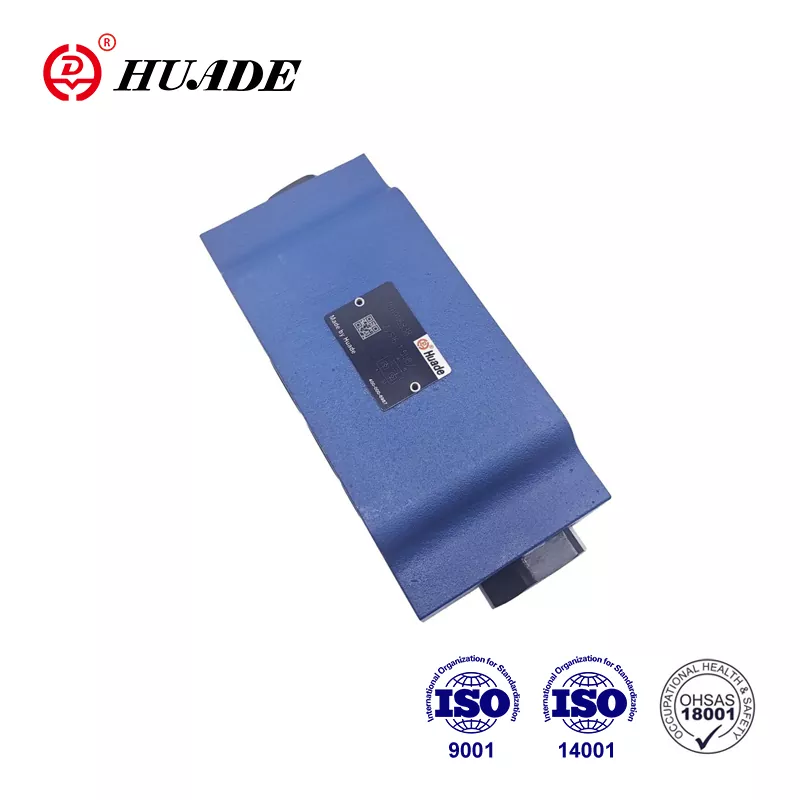

Rückschlagventil-Zwischenplatte Z2S 22

Als Chinas führender Hersteller hydraulischer Getriebe- und Steuerungstechnik verfügt Huade über zwei langjährige Kooperationserfahrungen mit Rexroth. Huade®-Rückschlagventile Z2S 22 sind mit bekannten Produkten mit guter Qualität und niedrigerem Preis konkurrenzfähig. Das Werk hat ISO9001, ISO14001 und OH SAS18001 bestanden. Huade®-Rückschlagventile sind technologisch fortschrittlicher und langlebiger als die ähnlichen Produkte dieser Linie. Es ist eine bekannte nationale Marke in China. Aufgrund der überlegenen Leistung werden die Hydraulikventile von Huade häufig in der Militärindustrie und anderen Bereichen eingesetzt.

Produktparameter der Rückschlagventil-Zwischenplatte Z2S 22

Produktmerkmale und Anwendung der Rückschlagventil-Zwischenplatte Z2S 22

Merkmale:

▶ Zur Verwendung in vertikalen Stapelanordnungen

▶ Zum leckagefreien Verschließen von einem oder zwei Serviceanschlüssen

▶ Anschlussmuster nach DIN 24 340 Form A, ISO4401 und CETOP – RP 121H

Anwendung:

Das Rückschlagventil Z2S 22 wird für den vertikalen Stapeleinbau verwendet. Es kann je nach Bedarf einen oder zwei Arbeitsölanschlüsse ohne Leckage abdichten.

Funktionen, Schnitt, Symbole der Rückschlagventil-Zwischenplatte Z2S 22

Hydraulisch vorgesteuerte Rückschlagventile Z2S 22 sind eine neue Baureihe in Sandwichplattenbauweise. Sie dienen dem leckagefreien Verschluss von einem oder zwei Serviceanschlüssen auch über längere Zeiträume. Der freie Fluss erfolgt von A1 nach A2 oder von B1 nach B2. Durchfluss in A1 B1 die Gegenrichtung ist blockiert. Wenn Flüssigkeit von A1 nach A2 fließt, steht die Spule unter Druck und wird nach rechts gedrückt, wodurch das Kugeltellerventil geöffnet wird, das dann den Teller öffnet. Um ein korrektes Schließen des Ventils zu gewährleisten, müssen die Serviceanschlüsse A2 B2 des Wegeventils in Neutralstellung mit dem Tank verbunden sein.

Symbol von Z2S

Typisches Schaltungsbeispiel von Z2S
