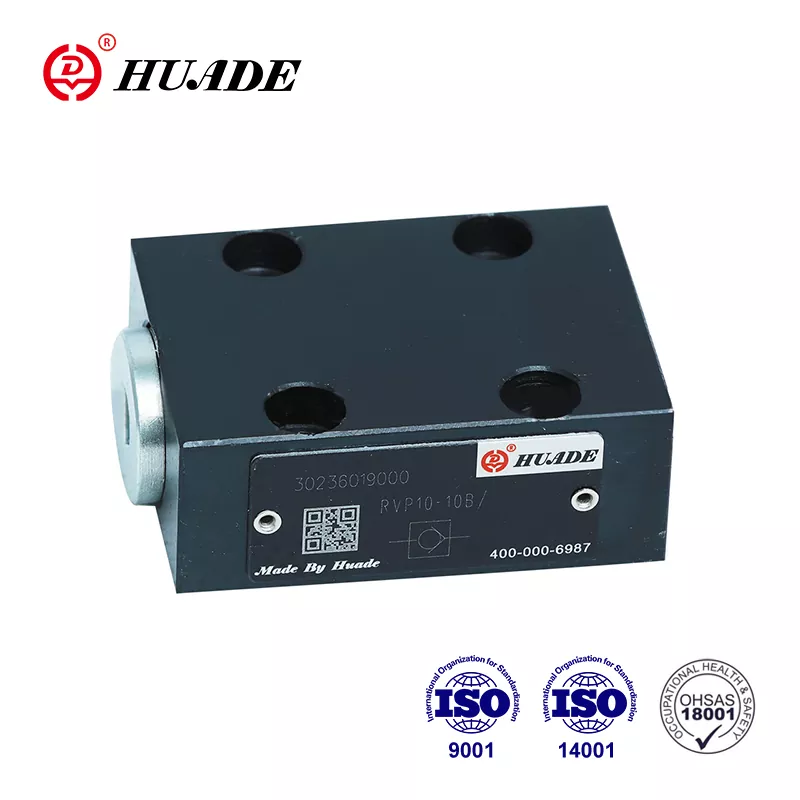

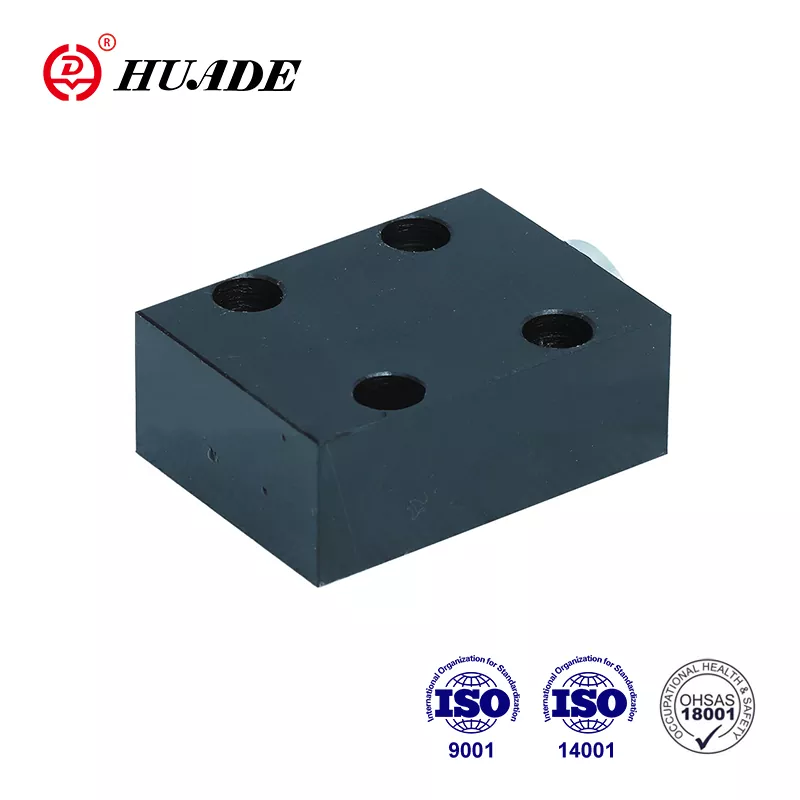

Überprüfen Sie das Ventil RVP 25

Zusammenarbeit mit Rexroth seit mehr als 7 Jahren ab 1979 ist Huade® Check Ventil RVP 25 mit Rexroth RVP 25 mit angemessenem Preis kompatibel. Es besteht aus haltbarem Stahl. Alle Huade® -Produkte werden strengen Tests unterzogen, bevor sie die Fabrik verlassen, um eine hohe Qualität zu gewährleisten und eine Jahresgarantie zu erhalten. Innerhalb der Garantiezeit ist es frei zu reparieren. Huades Commodity erfüllt internationale Standards, nämlich ISO9001, ISO14001 und ISO45001. Huade® Checkventile werden in den Bereichen Ingenieur- und Baumaschinen, Metallurgie, Werkzeugmaschine usw. häufig eingesetzt. Dies ist eine alte nationale Marke in China.

Produktparameter des Scheckventils RVP 25

Produktfunktion und Anwendung des Scheckventils RVP 25

Merkmale:

▶ Subplate -Verbindung

▶ Leckage-freier Verschluss in eine Richtung

Anwendung:

Das Überprüfventil -RVP 25 wird hauptsächlich am Auslass der Pumpe als Rückdruckventil und Bypassventil verwendet.

Produktionsdetails zum Checkventil RVP 25

Das RVP 25 des Scheckventils kann in verschiedenen industriellen Umgebungen mit hohem Druck verwendet werden. Es hat die Aufgabe, vorzugsweise einen Strömungsleck in eine Richtung zu schließen und den freien Fluss in die entgegengesetzte Richtung zu ermöglichen. Das Strukturdiagramm lautet wie folgt. Es besteht im Grunde genommen aus dem Gehäuse (1), der Popet (2) Kompressionsfeder (3) und des Federsitzes (4). Der Hub des Pubpets (2), der am Außendurchmesser geführt wird, ist durch einen mechanischen Stopp begrenzt. Die eingebaute Kompressionsfeder (3) unterstützt die Schlussbewegung. Darüber hinaus hält die Kompressionsfeder (3) den Pubpet (2) in der geschlossenen Position, selbst wenn kein Durchfluss durch das Ventil vorliegt.

Symbol

Strukturdiagramm

①housing ②poppet ③spring ④spring

Bekanntmachung des Scheckventils RVP 25

1. Die Flüssigkeit muss gefiltert werden. Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss versiegeln und ein Luftfilter muss am Lufteingang installiert werden.

3. Produkte ohne Unterlage, wenn Sie die Fabrik verlassen, wenn benötigt wird, bestellen Sie bitte speziell.

4. Die Ventilfestigungsschrauben müssen hohe Intensitätsniveau sein (Klasse 10.9). Bitte wählen Sie sie gemäß dem im Beispielbuch aufgeführten Parameter aus und verwenden Sie sie.

5. Rauheit der mit dem Ventil verbundenen Oberfläche ist auf 0,8 erforderlich.

6. Oberflächenfinish des Paarungsstücks ist auf 0,01/100 mm erforderlich.
