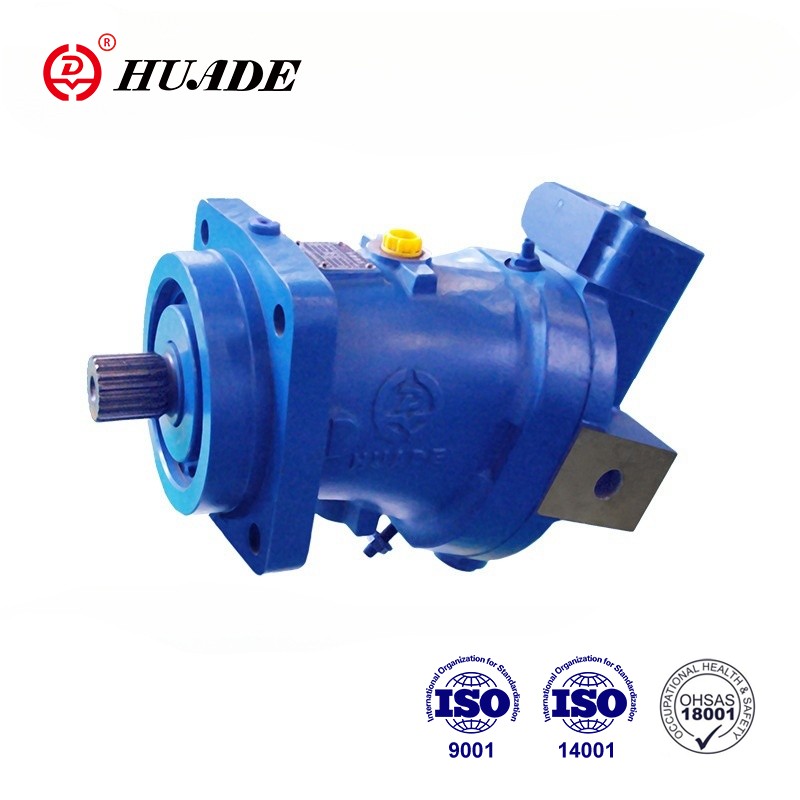

Axialkolben variabler Motor A6V

Der variable Verschiebungsmotor A6V wurde speziell für hydrostatische Laufwerke mit sekundären Kontrollen ausgelegt. Eine vollständige Kontrollbaugruppe für einen maximalen Schwenkbereich von VMAX/VMIN = 3,47 ist angepasst. Der A6V -Motor von Huade wird häufig im Hydrauliksystem für Meereslenker, im hydraulischen Kranhydrauliksystem und des einstellbaren Pitch -Propeller -Hydrauliksystems eingesetzt.

Produktparameter des axialen Kolbenvariablenmotors A6V

Technische Daten

▶ Betriebsdruckbereich

Druck am Port A oder B:

Nenndruck p_n= 31,5mpa

Peak Pressun p_Max= 35mpa

Die Summe des Drucks an Ports A und B sollte 63 MPa nicht überschreiten

(Individueller Druck an Port max.35MP)

▶ Leckageöldruck:

Maximal zulässiger Leckageöldruck (am Anschluss T):

P_ABS= 0,2 MP

▶ Flüssigkeitstemperaturbereich:

t_min= - 25 ℃

t_Max= +80 ℃

▶ Viskositätsbereich:

V_min= 10 mm²/S

V_Max= (für kurze Zeiträume) 1000 mm²/S

▶ Optimale Betriebsviskosität:

V_opt= 16-36 mm²/S

▶ Flüssigkeitsempfehlung

Betrieb empfohlen

Temperatur der Viskositätsqualität zu DIN51519 Bereich ISO (VG)

Produktmerkmal und Anwendung des axialen Kolbenvariablenmotors A6V

Merkmale:

▶ Große Kontrollbereich mit hydrostatischen Übertragungen.

▶ Sekundärsteuerungsverordnung mit verschiedenen Steuerelementen

▶ Erhöhte maximale Ausgabe. Geschwindigkeiten beim Schwenkwinkel reduzieren

▶ Kostensparende Kosten aufgrund der Möglichkeit, kleinere Pumpen zu verwenden

▶ Vermeidet die Multispeed -Verhältnis -Zahnradantriebe.

▶ Hochleistungsdichte.

▶ Optionale Montageposition

▶ Hocheffizient.

▶ Ausgezeichnete Starteigenschaften.

▶ Niedrige Trägheit.

Anwendung:

Axialkolben variabler Motor A6V ist für offene und geschlossene Schaltungen ausgelegt.
