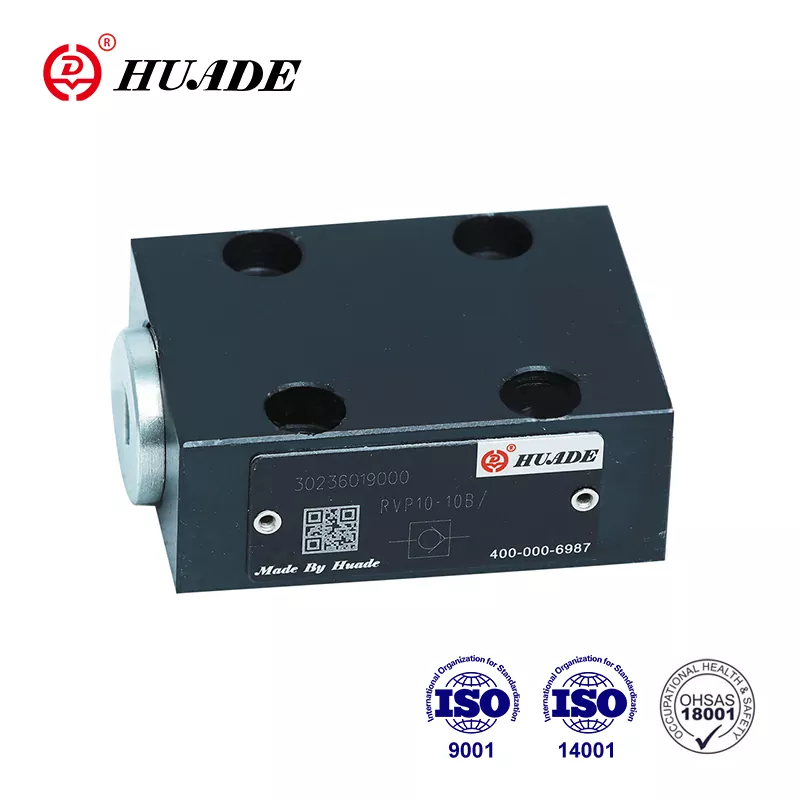

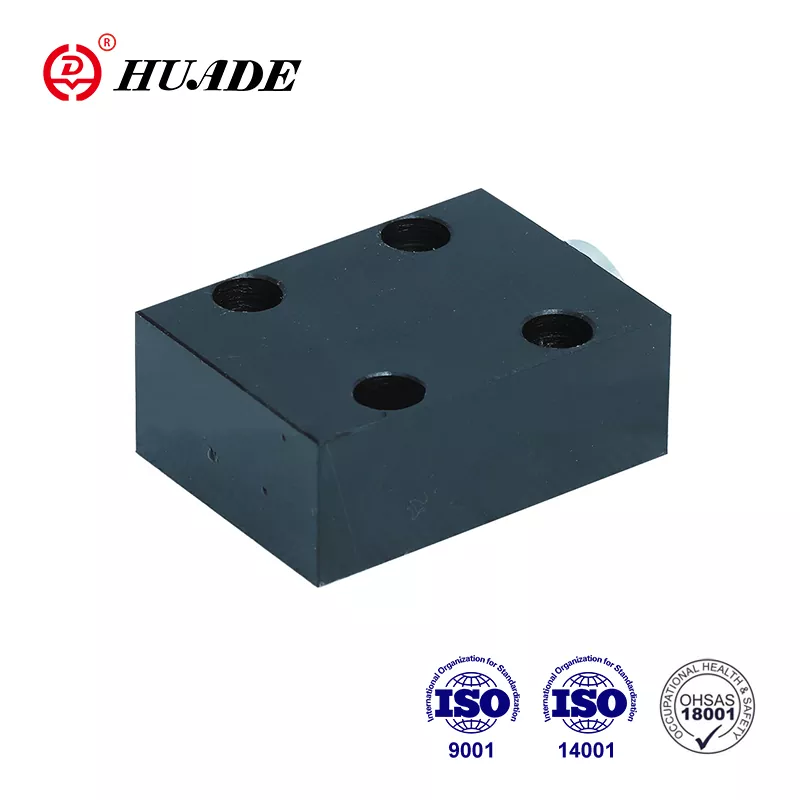

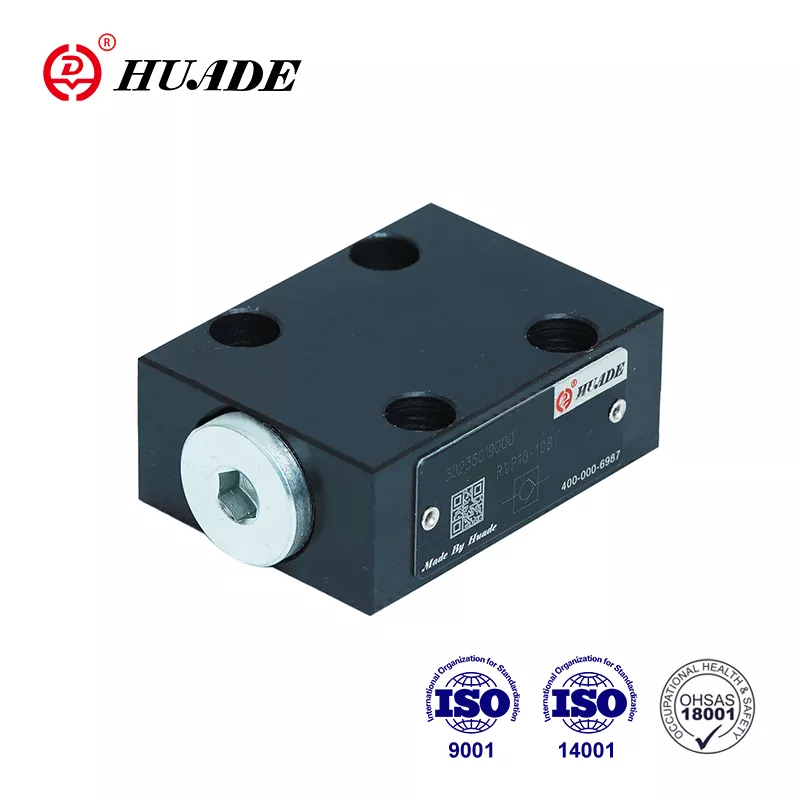

Überprüfen Sie das Ventil RVP 16

Als Chinas führender Hersteller von Hydraulikübertragungs- und -kontrolltechnologie ist Huade seit mehr als 7 Jahren ab 1979 eine Zusammenarbeit mit Rexroth. Huade® Check Ventil RVP 16 kann Rexroths RVP 16 vollständig neu verändern. Huades Ware erfüllt die internationalen Standards, nämlich ISO9001, ISO14001 und OH SAS18001. Die Fabrik hat ein gutes Inspektionssystem, um eine hervorragende Qualität aller Produkte zu gewährleisten, bevor die Fabrik verlässt. Huade® Check Ventil RVP 16 kann in den Bereichen Ingenieur- und Baumaschinen, Metallurgie, Werkzeugmaschinen, Umweltschutz, Schiffbau, Luft- und Raumfahrt, Schienenverkehr, Erdöl- und Petrochemikal-, Militärindustrie und andere Bereiche häufig eingesetzt werden. Dies ist eine bekannte nationale Marke in China.

Produktparameter des Scheckventils RVP 16

Produktfunktion und Anwendung des Scheckventils RVP 16

Merkmale:

▶ Subplate -Verbindung

▶ Leckage-freier Verschluss in eine Richtung

Anwendung:

Das Scheckventil -RVP 16 wird hauptsächlich am Auslass der Pumpe als Rückdruckventil und Bypassventil verwendet.

Produktionsdetails zum Checkventil RVP 16

Es handelt sich um eine Toppet -Ventilstruktur mit geringem Druckverlust. Das Symbol- und Strukturdiagramm sind wie unten dargestellt. Dieses Scheckventil -RVP 16 hat die Aufgabe, vorzugsweise einen fließenden Leck in eine Richtung zu schließen und den freien Fluss in die entgegengesetzte Richtung zu ermöglichen. Grundsätzlich umfasst es im Grunde genommen das Gehäuse (1), den Popet (2) Kompressionsfeder (3) und den Federsitz (4). Der Hub des Pubpets (2), der am Außendurchmesser geführt wird, ist durch einen mechanischen Stopp begrenzt. Die eingebaute Kompressionsfeder (3) unterstützt die Schlussbewegung. Darüber hinaus hält die Kompressionsfeder (3) den Pubpet (2) in der geschlossenen Position, selbst wenn kein Durchfluss durch das Ventil vorliegt.

Symbol

Strukturdiagramm

①housing ②poppet ③spring ④spring

Bekanntmachung des Scheckventils RVP 16

1. Die Flüssigkeit muss gefiltert werden. Mindestfilterfeinheit beträgt 20 ㎛.

2. Der Tank muss sich versiegeln und ein Luftfilter muss am Lufteingang installiert werden

3. Produkte ohne Unterlage, wenn Sie die Fabrik verlassen, wenn benötigt wird, bestellen Sie bitte speziell.

4. Die Ventilfestigungsschrauben müssen hohe Intensitätsniveau sein (Klasse 10.9). Bitte wählen Sie sie gemäß dem im Beispielbuch aufgeführten Parameter aus und verwenden Sie sie

5. Rauheit der mit dem Ventil verbundenen Oberfläche ist auf 0,8 erforderlich.

6. Oberflächenfinish des Paarungsstücks ist auf 0,01/100 mm erforderlich.
